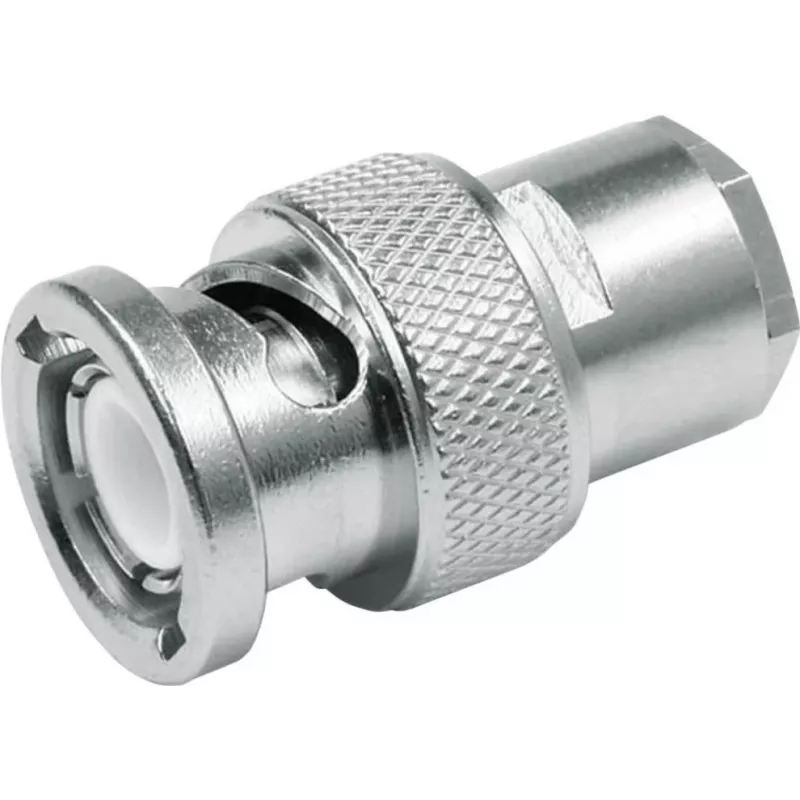

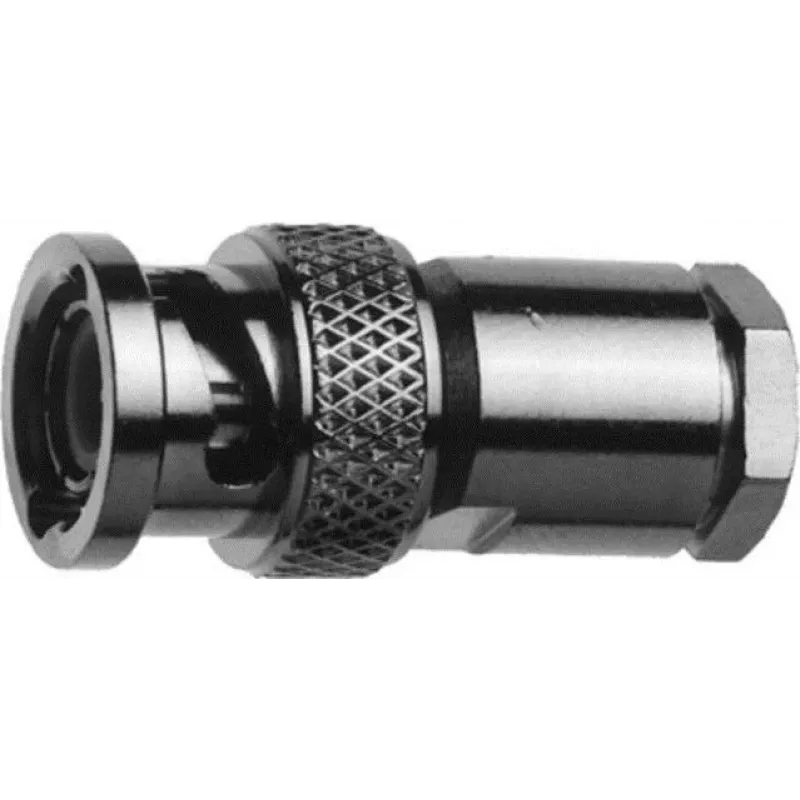

Telegärtner BNC tiesus kištukas G1 (RG-58C/U) su spaudžiamąja mova J01000A0608

Preciziškai apdirbtas žalvarinis korpusas ir auksu padengtas centrinis kontaktas – štai kas pirmiausia išduoda, kad šis Telegärtner BNC kištukas skirtas profesionaliam naudojimui. BNC fiksavimas sukamuoju užraktu (ne sriegiu) užtikrina greitą ir patikimą sujungimą, o spaudžiamoji mova – tvirtą kabelio laikymą net ir vibracijų sąlygomis.

Kodėl verta rinktis šį BNC kištuką

• 50 omų varža – optimalus signalo perdavimas RF grandinėse
• Auksu dengtas centrinis kontaktas – atsparumas korozijai ir pastovus laidumas
• PTFE izoliatorius – didelis atsparumas temperatūrai ir maži dielektriniai nuostoliai
• Spaudžiamoji mova – patvarus, vibracijoms atsparus kabelio tvirtinimas
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C

Kasdienis naudojimas

Šis tiesus BNC kištukas idealiai tinka RG-58C/U koaksialiniam kabeliui užspausti vaizdo, RF ir testavimo įrangoje. Nikeliu padengtas žalvarinis korpusas užtikrina mechaninį tvirtumą, o spaudžiamoji mova – įtempimo mažinimą. Esant VSWR ≤ 1,3 esant 3 GHz, išlaikoma puiki signalo kokybė aukštadažnėse grandinėse.

Techninės specifikacijos

• Jungties tipas: BNC
• Jungties lytis: kištukas (vyriškoji)
• Korpuso forma: tiesus
• Varža: 50 omų
• Kabelių grupė: G1
• Suderinami kabelių tipai: RG-58C/U, RG-58A/U, RG-141A/U, LMR-195
• Tvirtinimo būdas: užspaudimas (išorinio ir vidinio laidininko)
• Kontakto danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos nominalas: 500 V (pikinė)
• VSWR: ≤ 1,3 esant 3 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: žalvaris
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimų ciklai: ≥ 500

Kam tinka

Šis kištukas skirtas inžinieriams, montuotojams ir technikams, kurie dirba su RF, vaizdo ar testavimo įranga ir reikalauja ilgaamžių, patikimų jungčių. Tinka tiek stacionariose sistemose, tiek mobiliose konfigūracijose, kur svarbus atsparumas vibracijoms.

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite spaudžiamąją movą, užspauskite centrinį laidininką ir išorinį ekraną specialiais įrankiais. Užmaukite korpusą ir užfiksuokite BNC sujungimą pasukdami 90 laipsnių kampu, kol išgirsite spragtelėjimą.

Patarimas: prieš užspausdami kabelį, įsitikinkite, kad mova ir centrinis kontaktas atitinka kabelio skersmenį. Naudokite tik tam skirtus įrankius – taip išvengsite signalo nuostolių ir prailginsite jungties tarnavimo laiką.
