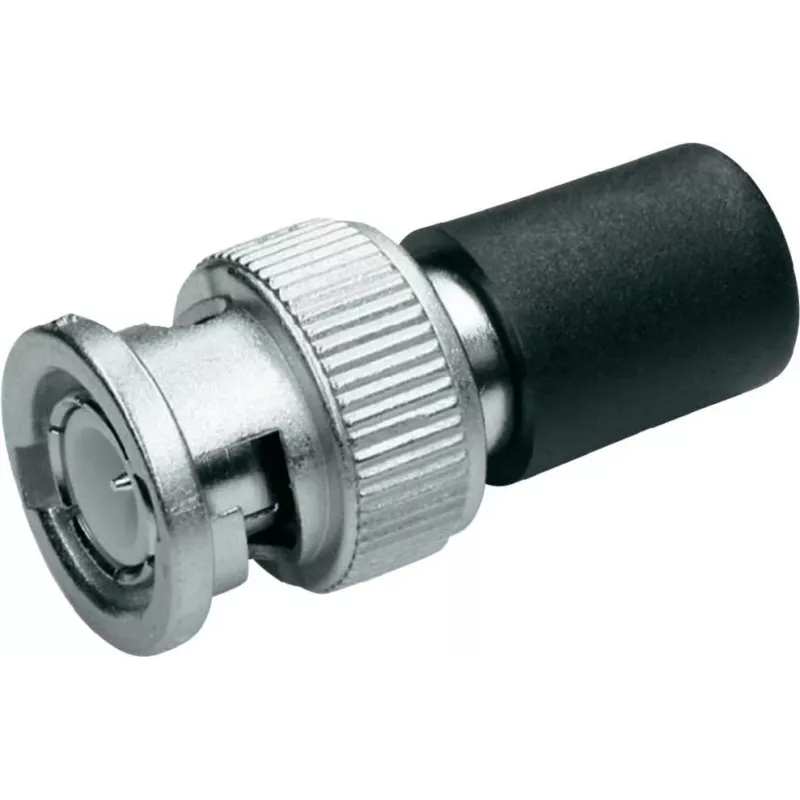

Telegärtner J01006A1373 BNC 93 omų koaksialinė jungtis, vyriškoji, crimp/lituoti, nikeliuotas žalvaris

Nikeliuoto žalvario korpusas su auksu padengtu centriniu kontaktu ir PTFE izoliatoriumi – ši Telegärtner BNC jungtis skirta tiems, kuriems reikia patikimo 93 omų varžos sujungimo iki 1 GHz dažnių juostoje. Korpuso dangos ir kontaktų medžiagos parinktos taip, kad atlaikytų ilgalaikį naudojimą net ir reikliose profesionaliose aplinkose.

Kam skirta

RF inžinieriams, tinklo technikams ir elektronikos specialistams, kurie patys gamina kabelių mazgus transliavimo, telekomunikacijų ar matavimo įrangoje. Ši jungtis – tinkamas pasirinkimas, kai reikia tiksliai suderintos 93 omų perdavimo linijos su RG-179, RG-179B/U, RG-187 arba RG-187A/U kabeliais.

Pagrindinės savybės

• BNC vyriškoji jungtis su 93 omų varža, užtikrinanti suderintą perdavimo liniją.
• Tiesaus korpuso konstrukcija, skirta tiesioginiam kabelio prijungimui.
• Išorinis crimp žiedas ir lituojamas centrinis kontaktas – patvarus ir mažų nuostolių sujungimas.
• Nikeliuotas žalvarinis korpusas ir auksu (0,5 µm) padengtas kontaktas atsparūs korozijai, užtikrina gerą laidumą.
• PTFE izoliatorius pasižymi mažais dielektriniais nuostoliais ir aukštu temperatūriniu stabilumu.
• Palaiko 2,8 mm kabelio dielektriko skersmenį.
• Veikia nuo DC iki 1 GHz, 500 V (RMS) įtampos vertė.
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C.

Specifikacijos

• Jungčių serija: BNC
• Varža: 93 omų
• Lytis: vyriškoji
• Korpuso tipas: tiesus
• Montavimo tipas: kabelio
• Jungimo būdas: crimp (išorinis), lituoti (centrinis)
• Suderinamų kabelių grupės: RG-179, RG-179B/U, RG-187, RG-187A/U
• Kabelio dielektriko skersmuo: 2,8 mm
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontakto medžiaga: žalvaris
• Kontakto danga: auksas (0,5 µm)
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–1 GHz
• Įtampos vertė: 500 V (RMS)
• Dielektrinė atsparumo įtampa: 1500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Atitinka standartus: IEC 60169-8, MIL-STD-348
• RoHS: taip

Naudojimas

Prieš montuodami įsitikinkite, kad kabelio dielektriko skersmuo atitinka 2,8 mm. Nuimkite izoliaciją, užmaukite crimp žiedą, įstatykite centrinį laidininką ir lituokite, tada užspauskite žiedą specialiomis crimp replėmis su tinkamu štampu. BNC jungtis fiksuojama pasukamuoju bajoneto užraktu – nereikia srieginio sujungimo.

Patarimas: visada naudokite crimp įrankį su tinkamo dydžio štampu, atitinkančiu žiedo matmenis – tai užtikrins patikimą mechaninį ir elektrinį kontaktą. Prieš lituodami centrinį kontaktą, įsitikinkite, kad kabelio ekranas nepaliečia centrinio laidininko. Laikymo metu saugokite jungtis nuo drėgmės ir mechaninių pažeidimų.
