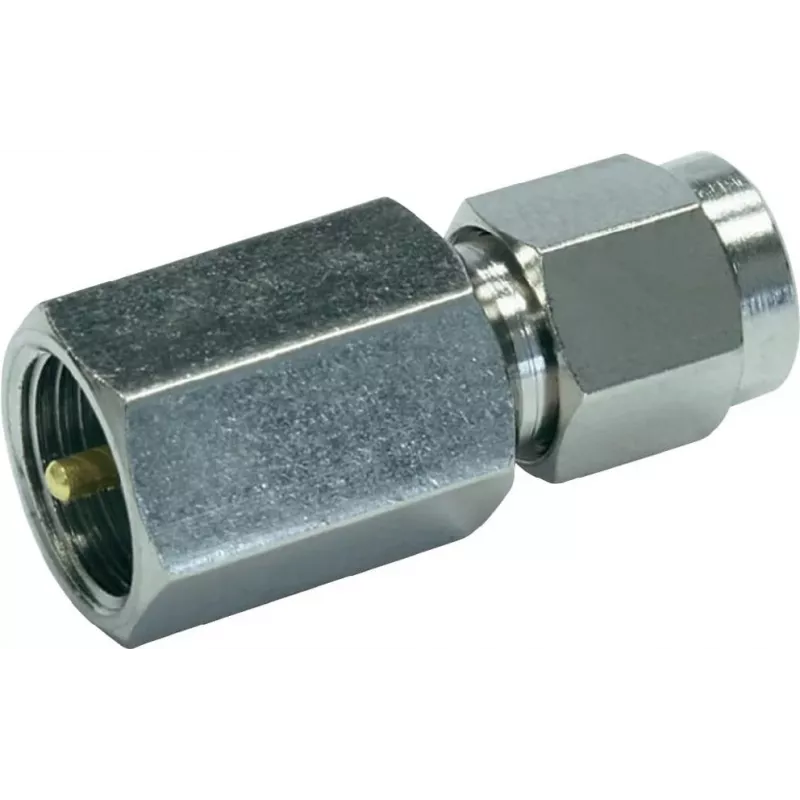

Telegärtner Inter-Series koaksialinis adapteris SMA male į FME male, 50 omų

Kai reikia sujungti SMA ir FME jungtis, kiekvienas papildomas perėjimas gali pabloginti signalą. Telegärtner Inter-Series adapteris J01703A0009 leidžia tai padaryti tiesiogiai, išvengiant papildomų kabelių ir praradimų. Jo konstrukcija užtikrina minimalų įterpimo slopinimą ir atspindžius iki 3 GHz, todėl jis puikiai tinka profesionalioms RF sistemoms.

Kodėl verta rinktis šį adapterį

• Auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir ilgaamžiškumą.
• Nikeliuotas žalvarinis korpusas atsparus korozijai ir mechaniniam poveikiui.
• PTFE izoliatorius išlaiko stabilias dielektrines savybes plačiame temperatūrų diapazone.
• 50 omų varža suderinta su standartinėmis RF sistemomis, VSWR ≤ 1,3 iki 3 GHz.
• Tiesi, laisvai kabanti konstrukcija leidžia lengvai integruoti į kabelių trasas.

Kas tai naudos

Šis adapteris skirtas inžinieriams, technikams ir montuotojams, dirbantiems su korinio ryšio, „Wi-Fi“, telemetrijos ar antenų sistemomis. Jis leidžia greitai pereiti nuo SMA prie FME jungčių neperlituojant kabelių. Auksu padengtas kontaktas ir nikeliuotas korpusas atsparūs oksidacijai, todėl net dažnai jungiant ir atjungiant signalo kokybė išlieka stabili. Dėl darbo temperatūrų diapazono nuo -40 °C iki +85 °C adapteris tinka lauko įrenginiams ir transporto priemonėms.

Techninės specifikacijos

• Adapterio tipas: koaksialinis RF adapteris, tiesus, laisvai kabantis
• Jungtis A: SMA male (kištukas)
• Jungtis B: FME male (kištukas)
• Varža: 50 Ω
• Dažnių diapazonas: nuo DC iki 3 GHz
• VSWR: ≤ 1,3 esant 3 GHz
• Dielektrinė testavimo įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 3 mΩ
• Išorinio kontakto varža: ≤ 2 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Kaip naudoti

Adapteris prisukamas prie SMA lizdo, o kitoje pusėje gaunama FME male jungtis, prie kurios galima greitai prijungti FME anteną ar kabelį. Rekomenduojama naudoti veržliarakčius, kad būtų išvengta per didelio priveržimo ir jungčių pažeidimo. Prieš montuodami įsitikinkite, kad jungtys švarios ir sausos.

Patarimas: norėdami išlaikyti optimalias elektros charakteristikas, venkite dažno adapterio atsukimo ir vėl prisukimo; jei įmanoma, palikite jį nuolat prijungtą. Taip pat rekomenduojama periodiškai apžiūrėti kontaktus dėl oksidacijos ar mechaninių pažeidimų.
