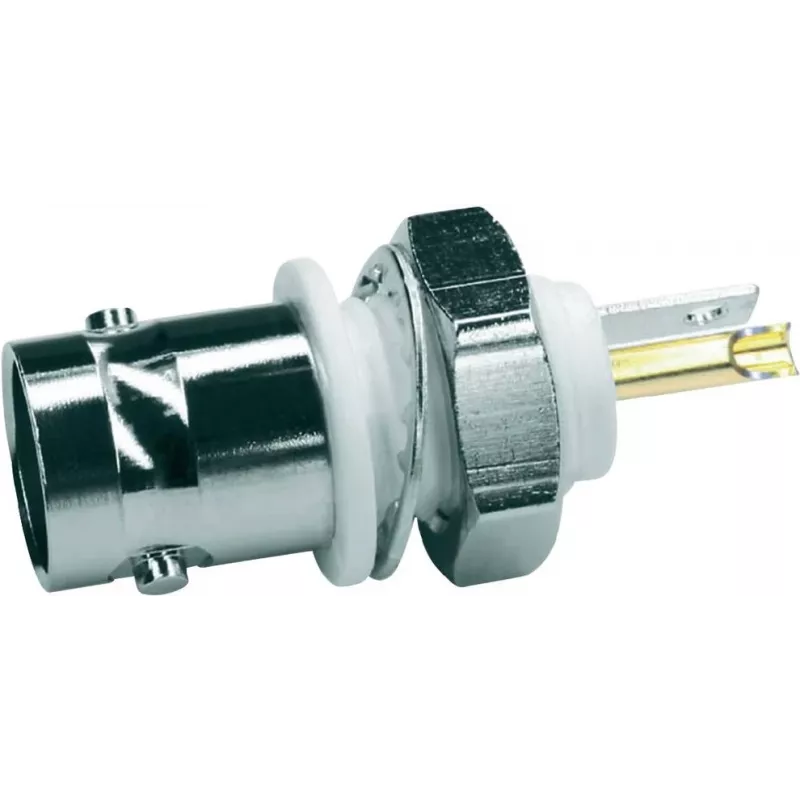

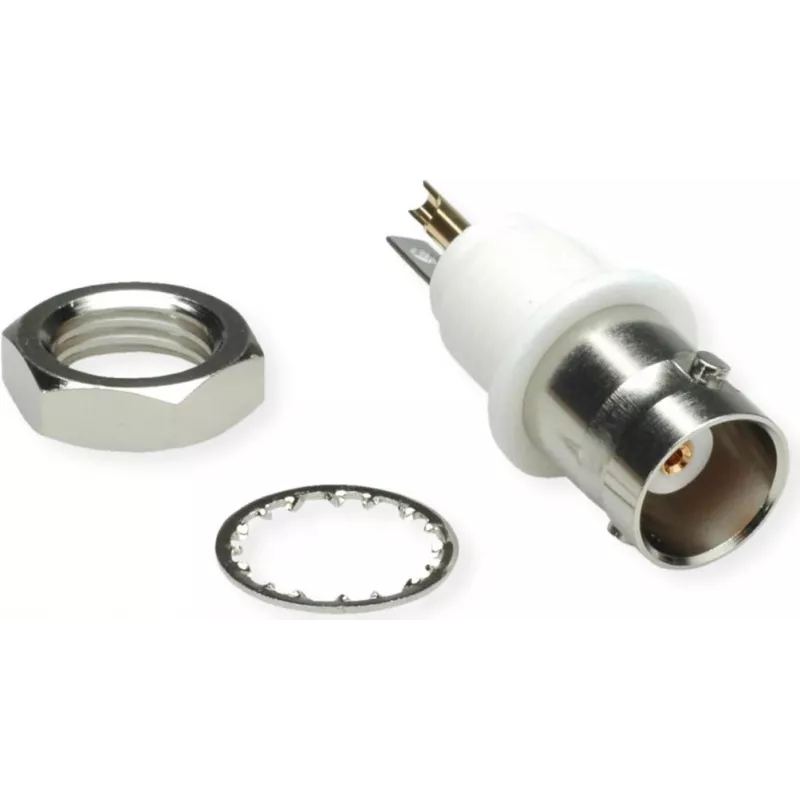

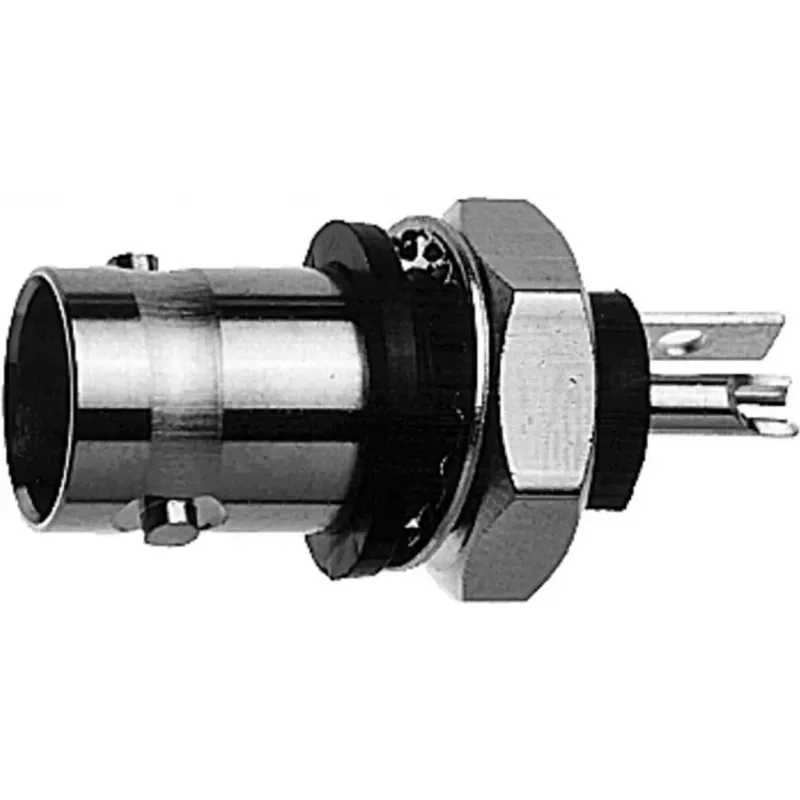

Telegärtner BNC izoliuotas 50 omų kištukinis lizdas su baltu izoliaciniu flanšu, Z01 - 1 vnt. (J01001A0043)

Profesionalioje garso ir vaizdo įrangoje, radijo dažnių laboratorijose bei telekomunikacijų spintose patikimas 50 omų sujungimas per skydą tampa kasdienybės dalimi. Šis Telegärtner BNC kištukinis lizdas su izoliuotu baltu flanšu užtikrina švarų signalo perdavimą ir apsaugo nuo įžeminimo kilpų, kurios gali sutrikdyti jautrius matavimus.

Kodėl verta rinktis

Izoliuotas flanšas neleidžia korpusui liestis su įžemintu skydeliu – tai sumažina triukšmą ir elektromagnetines interferencijas. Auksu padengtas centrinis kontaktas ir PTFE dielektrikas garantuoja mažus nuostolius bei ilgaamžiškumą net intensyvaus naudojimo sąlygomis. Dėl plačiojo temperatūrų diapazono (-55 °C iki +155 °C) jungtis tinka tiek šildomose patalpose, tiek lauko instaliacijose.

Techniniai duomenys

• Jungties tipas: BNC lizdas (moteriškas)
• Impedansas: 50 omų
• Montavimas: skydinis / per pertvarą su izoliuotu flanšu
• Flanšo spalva: balta
• Kontakto prijungimas: litavimas
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• VSWR: ≤ 1,2 (nuo nuolatinės srovės iki 2 GHz)
• Dielektriko atsparumas įtampai: 1,5 kVeff
• Darbinė įtampa: 500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Temperatūrų diapazonas: -55 °C iki +155 °C
• Kontakto danga: auksas (Au)
• Korpuso danga: nikelis (Ni)
• Dielektriko medžiaga: PTFE
• Sujungimų ciklai: ≥ 500
• Atitinka RoHS reikalavimus

Kam tinka

• Transliacijų studijų ir garso įrangos skydams
• RF testavimo ir matavimo stendams
• Telekomunikacijų infrastruktūrai
• Pramoninėms valdymo sistemoms
• Mėgėjiškiems radijo projektams

Naudojimo patarimai

Prieš lituodami centrinį kontaktą, įsitikinkite, kad koaksialinis kabelis yra tinkamai paruoštas – nuimkite izoliaciją ir ekraną taip, kad litavimo vieta būtų švari. Izoliuotą flanšą pritvirtinkite prie skydo varžtais, bet neperveržkite, kad nepažeistumėte dielektriko. Jei naudojate kelis izoliuotus lizdus viename skydelyje, pažymėkite juos, kad išvengtumėte painiavos. Reguliariai tikrinkite sujungimų kokybę – tai padės išlaikyti stabilią signalo kokybę ilgus metus.

Tiekiama po 1 vienetą. Litavimo prijungimas užtikrina patikimą ryšį su koaksialiniu kabeliu, o baltas izoliacinis flanšas leidžia lengvai atpažinti izoliuotus portus. Telegärtner kokybė garantuoja nuoseklią veikimą per visą sujungimų ciklų skaičių.
