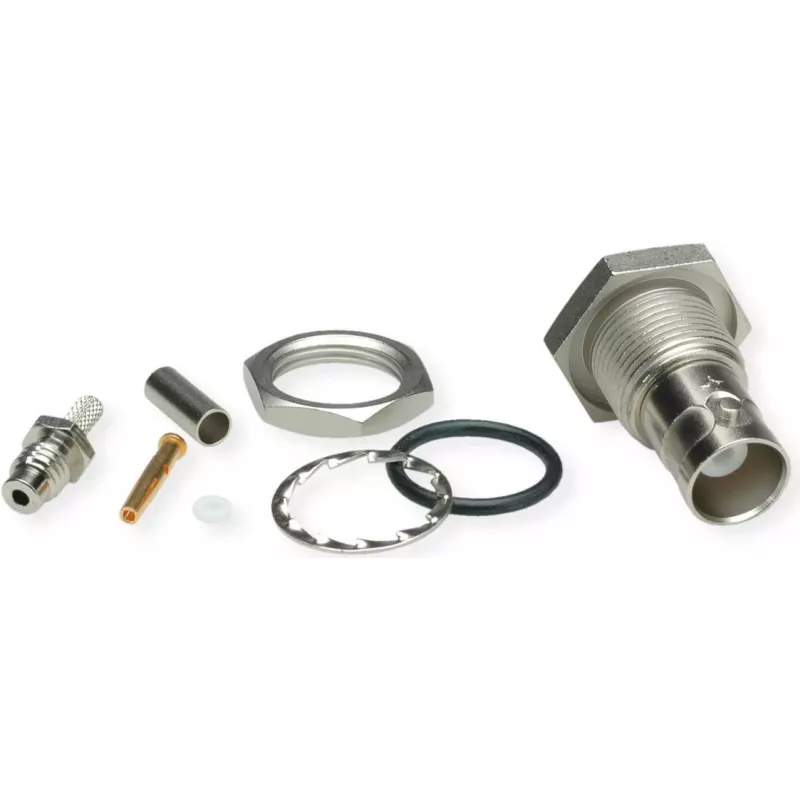

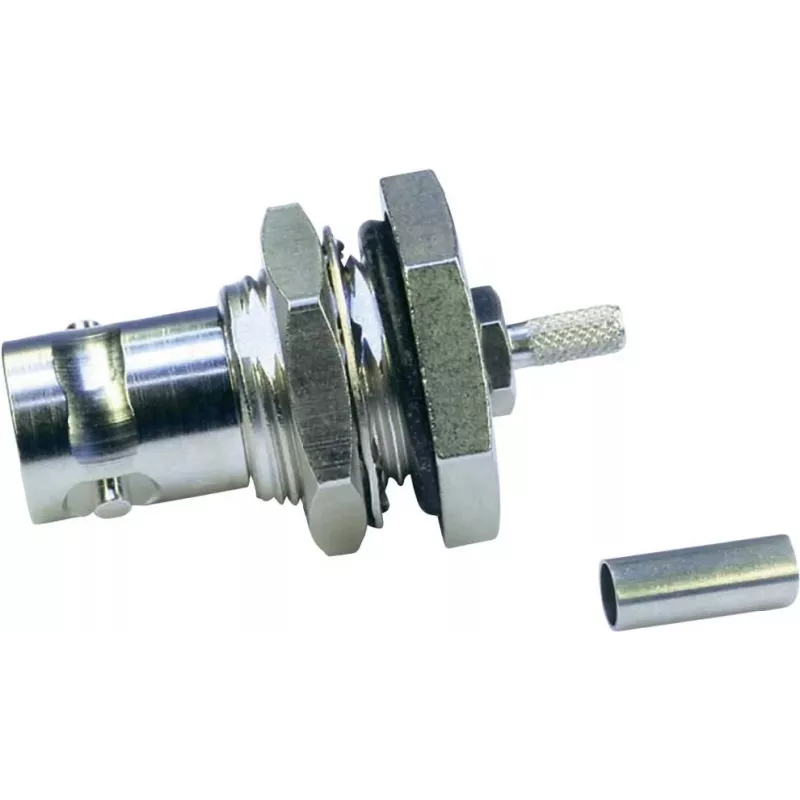

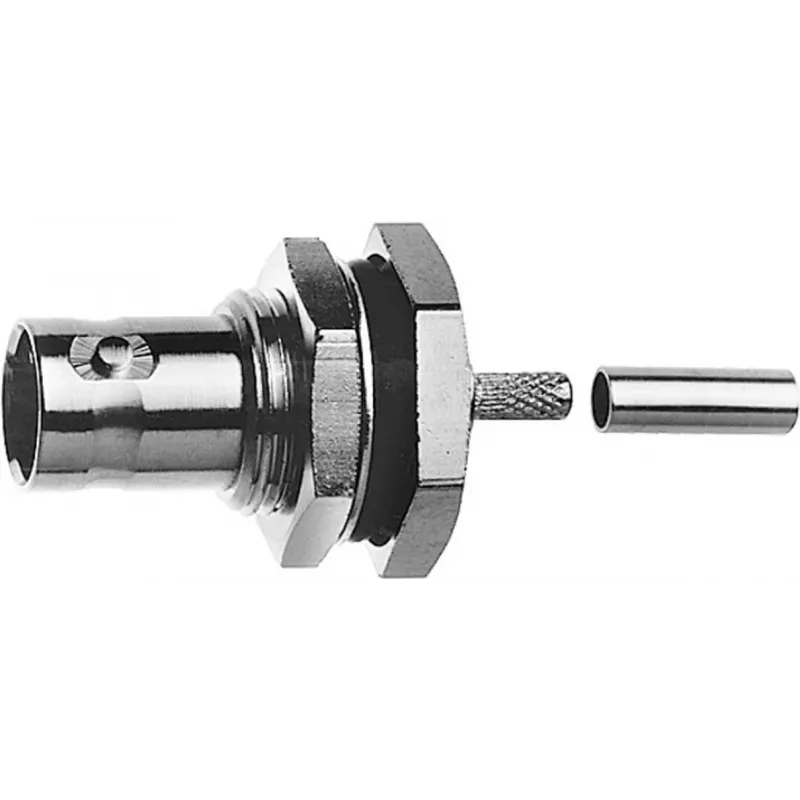

Telegärtner BNC kištukinis lizdas, tvirtinamas skydelyje, crimp/crimp, 50 omų, RG-316/U, nikelis/auksas

Nikeliuotas žalvarinis korpusas ir auksu padengtas berilio vario centrinis kontaktas – štai kas pirmiausia išduoda, kad šis BNC lizdas skirtas ne buitiniam, o profesionaliam RF darbui. Telegärtner BNC kištukinis lizdas tvirtinamas skydelyje ir abiejuose kontaktuose sujungiamas crimp būdu, todėl RG-316/U kabelį galima užbaigti greitai, be litavimo ir pakartojamai – net ankštose skydelio vietose.

Kodėl verta rinktis

• Crimp/crimp sujungimas leidžia montuoti vietoje be litavimo ir išlaikyti vienodą kokybę kiekvieną kartą.
• Tvirtinimas skydelyje tinka plokštėms iki 4 mm storio.
• PTFE izoliacija užtikrina stabilią varžą visame temperatūrų diapazone.
• Nikeliuotas žalvaris ir auksu dengtas berilio vario kontaktas – ilgaamžiškumas ir patikimas signalo vientisumas.

Techniniai duomenys

• Jungties tipas: BNC lizdas (moteriškas), tvirtinamas skydelyje
• Varža: 50 omų
• Sujungimas: crimp/crimp, skirtas RG-316/U (G07 grupė)
• Korpusas: žalvaris, nikeliuotas; centrinis kontaktas: berilio varis, auksuotas
• Dažnių diapazonas: nuo DC iki 4 GHz; VSWR ≤ 1,25 esant 3 GHz
• Įtampa: 500 V RMS; darbinė temperatūra: nuo -40 °C iki +85 °C
• Pakuotė: 1 vnt.

Kam tinka

RF testavimo stendams ir laboratorinei įrangai, skydelyje montuojamiems antenų tiektuvams ir transliavimo įrangai, pramoninėms duomenų linijoms su RG-316/U kabeliu. Tinka inžinieriams ir montuotojams, kurie vertina greitą, patikimą ir pakartojamą kabelio užbaigimą.

Naudojimas

Nustatykite reikiamą kabelio ilgį, nuimkite izoliaciją pagal crimp įrankių reikalavimus, užmaukite korpuso dalis ir sutvirtinkite centrinį bei išorinį kontaktus crimp įrankiu. Tada įstatykite lizdą į skydelio angą ir pritvirtinkite. Sujungimas su standartiniais BNC kištukais atliekamas pasukamuoju fiksavimo mechanizmu.

Patarimas: crimp įrankį rinkitės pagal RG-316/U kabelio skersmenį – netinkamas įrankis sugadina tiek kabelį, tiek kontaktą. Prieš montuodami skydelyje patikrinkite angos storį (iki 4 mm) ir palikite šiek tiek laisvo kabelio, kad būtų lengviau prijungti. Gamintojo vidinis kodas – A2903.
