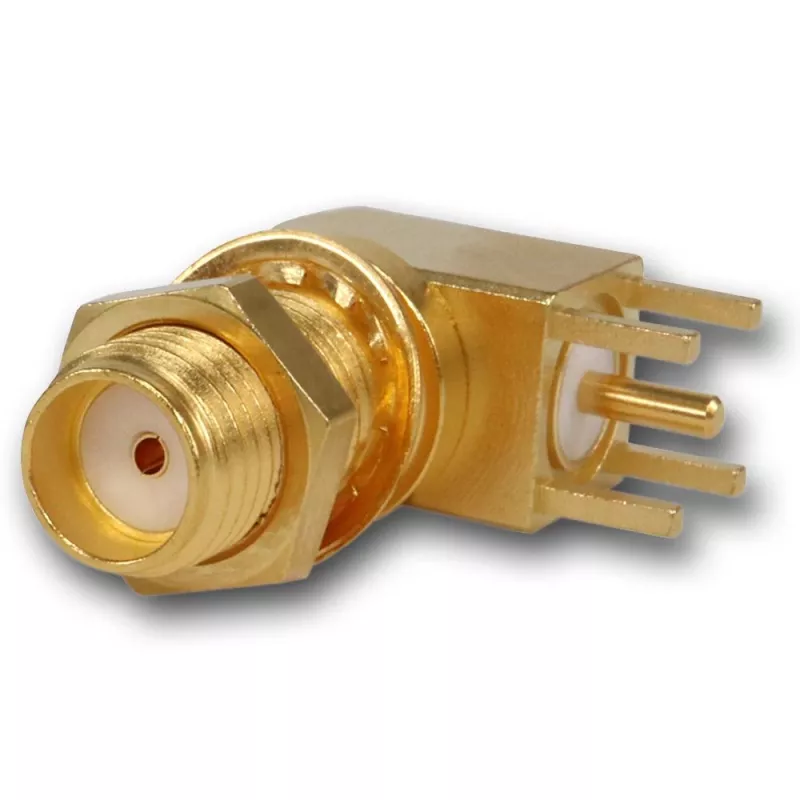

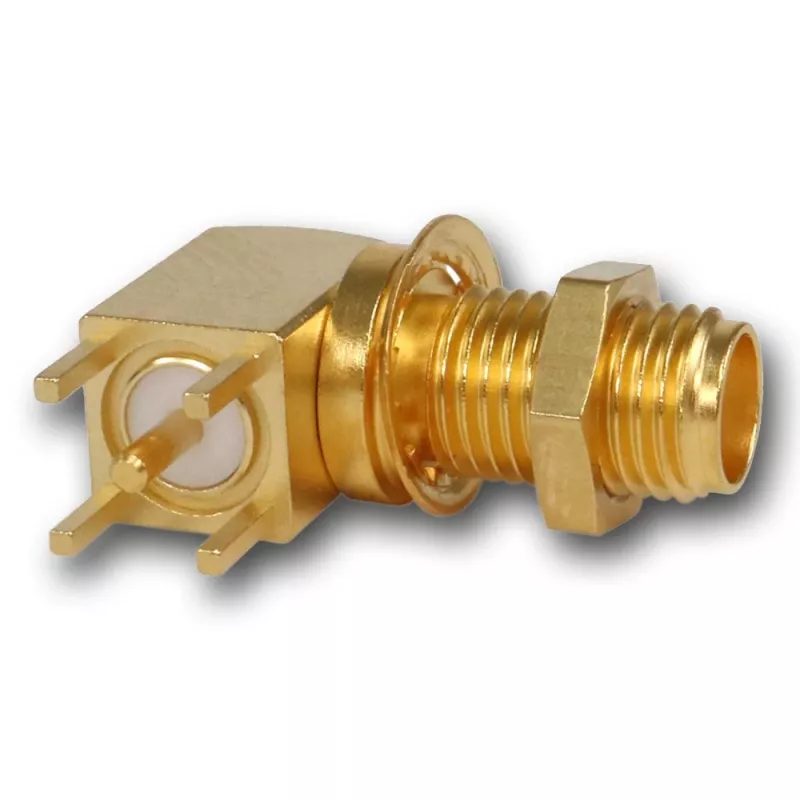

Telegärtner SMA stačiu kampu montuojamas lizdas, 50 omų, auksuotas, Z25/Z55 J01151A0201Z

Kai reikia patikimo stačiu kampu SMA jungties, kuri tilptų į Telegärtner Z25 ir Z55 skydelio išpjovas, šis lizdas yra sprendimas. Jis užtikrina mažus nuostolius iki 18 GHz dėka auksuoto žalvario korpuso ir PTFE izoliatoriaus.

Pagrindinės specifikacijos

• Jungčių serija: SMA
• Jungties tipas: Lizdas (moteriškas)
• Orientacija: Stačiu kampu
• Montavimo tipas: Skydinis / panelinis
• Jungimo būdas: Litavimas
• Varža: 50 omų
• Dažnių diapazonas: DC – 18 GHz
• VSWR: ≤ 1,25 (DC – 18 GHz)
• Korpuso medžiaga: Žalvaris
• Korpuso danga: Auksas
• Centrinio kontakto medžiaga: Berilio varis
• Centrinio kontakto danga: Auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Montavimo angos tipas: D formos išpjova
• Montavimo angos skersmuo: 6,4 mm
• Skydelio storio suderinamumas: Z25 / Z55

Kodėl verta rinktis

Stačiu kampu konstrukcija taupo vietą ankštuose korpusuose, o auksuoti kontaktai užtikrina ilgaamžiškumą ir atsparumą korozijai. VSWR ≤ 1,25 visame dažnių diapazone išlaiko signalo kokybę reikliose RF sistemose.

Idealiai tinka

• Skydiniams RF sujungimams bandymų įrangoje
• Antenų įvadams individualiuose korpusuose
• Kompaktiškoms radijo ir telemetrijos sistemoms

Gera žinoti

Jungtis sukurta Telegärtner Z25 ir Z55 skydelio išpjovoms, su 6,4 mm skersmens D formos montavimo anga. Litavimo jungtis užtikrina patikimą ir ilgalaikį kontaktą.

Patarimas: prieš lituodami nuvalykite kontaktų paviršius ir naudokite kokybišką lydmetalį, kad išvengtumėte šalto lydymosi. Montuodami skydelyje, priveržkite veržlę iki rekomenduojamo sukimo momento, kad išlaikytumėte 50 omų varžą ir išvengtumėte signalo atspindžių.
