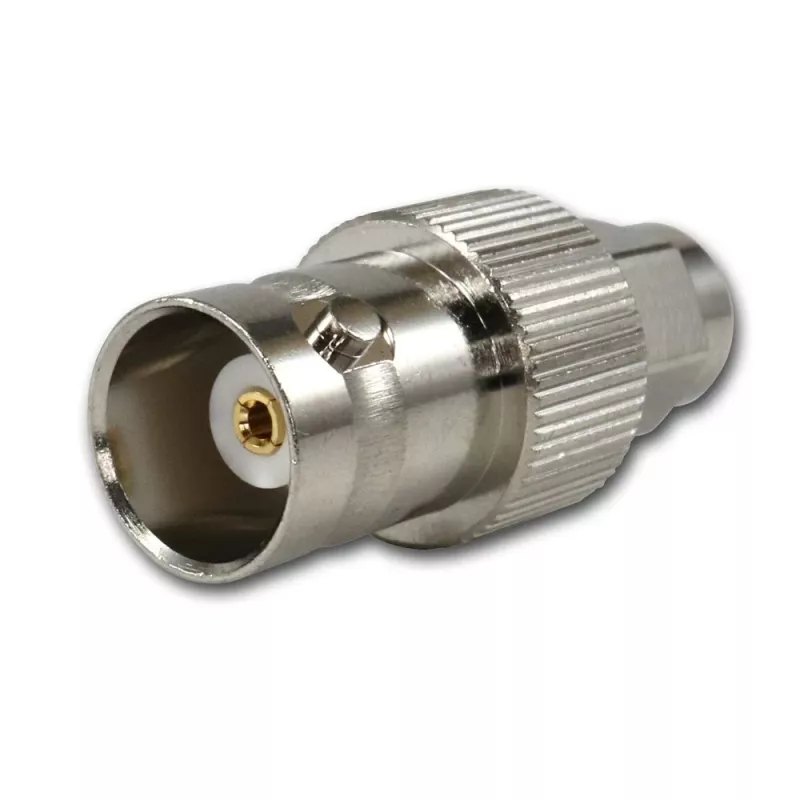

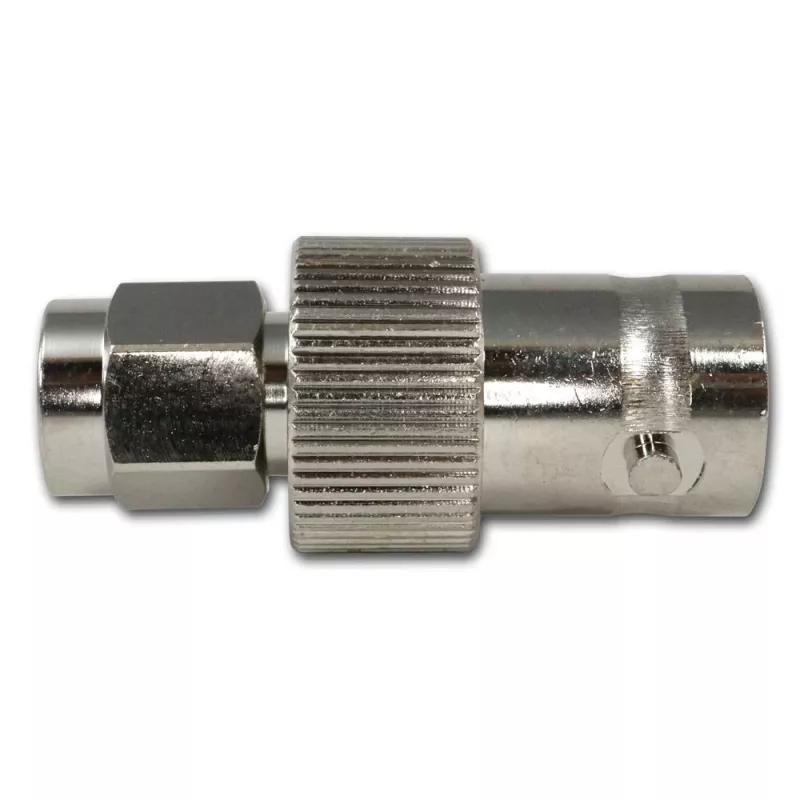

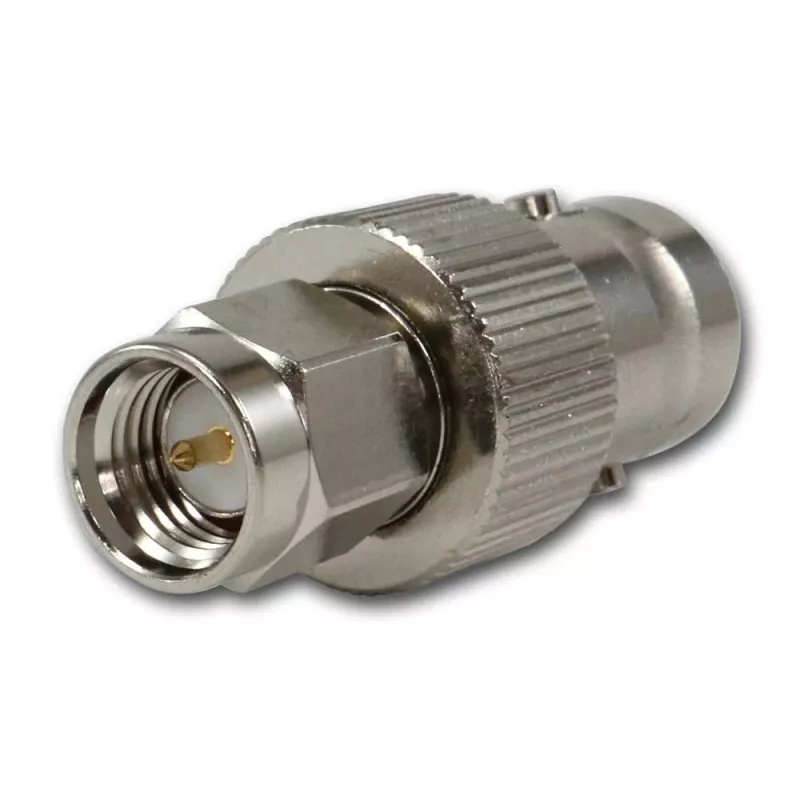

Telegärtner BNC lizdas – SMA kištukas RF koaksialinis adapteris, 50 omų, DC–4 GHz, nikeliuotas žalvaris, J01008A0025

Kai reikia sujungti BNC ir SMA koaksialinius komponentus, šis Telegärtner adapteris užtikrina stabilų 50 omų impedansą nuo DC iki 4 GHz. Jis pašalina poreikį naudoti papildomus perėjimus ar keisti jungtis, todėl matavimo, ryšio ir testavimo įranga veikia patikimai net ir aukšto dažnio diapazone.

Kodėl verta rinktis

• Platus dažnių diapazonas: DC–4 GHz
• Žemas VSWR: ≤ 1,25 esant 4 GHz
• Ilgaamžė konstrukcija: nikeliuoto žalvario korpusas, auksuoti berilio vario kontaktai
• Aukšta izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Atsparumas dielektrinei įtampai: 1500 Vrms
• Atitinka RoHS reikalavimus

Techninė specifikacija

• Jungtis A: BNC lizdas (female)
• Jungtis B: SMA kištukas (male)
• Impedansas: 50 omų
• Korpuso forma: tiesus
• Montavimo tipas: linijinis (in-line)
• Dažnių diapazonas: DC–4 GHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontaktų medžiaga: berilio varis
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Atsparumas dielektrinei įtampai: 1500 Vrms
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• VSWR: ≤ 1,25 @ 4 GHz
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Standartų atitiktis: IEC 60169-8 (BNC), IEC 60169-15 (SMA)

Kam tinka

Šis adapteris skirtas inžinieriams, technikams ir įmonėms, kurios dirba su RF testavimo įranga, telekomunikacijų sistemomis, matavimo prietaisais ar belaidžio ryšio moduliais. Jis pravers, kai reikia sujungti BNC tipo lizdą su SMA tipo kištuku neprarandant signalo kokybės.

Kaip naudoti

Adapteris yra tiesioginio prijungimo – vienas galas jungiamas prie BNC lizdo, kitas – prie SMA kištuko. Dėl kompaktiškos konstrukcijos jis lengvai telpa net ir tankiai sukomplektuotose įrangos lentynose. Prieš jungdami įsitikinkite, kad abi jungtys yra švarios ir tinkamai priveržtos.

Patarimas: norėdami išlaikyti žemą VSWR ir ilgą tarnavimo laiką, venkite per didelės jėgos sukant SMA jungtį – užtenka ranka priveržti. Laikykite adapterį sausą ir apsaugotą nuo dulkių, ypač kai jis nenaudojamas.
