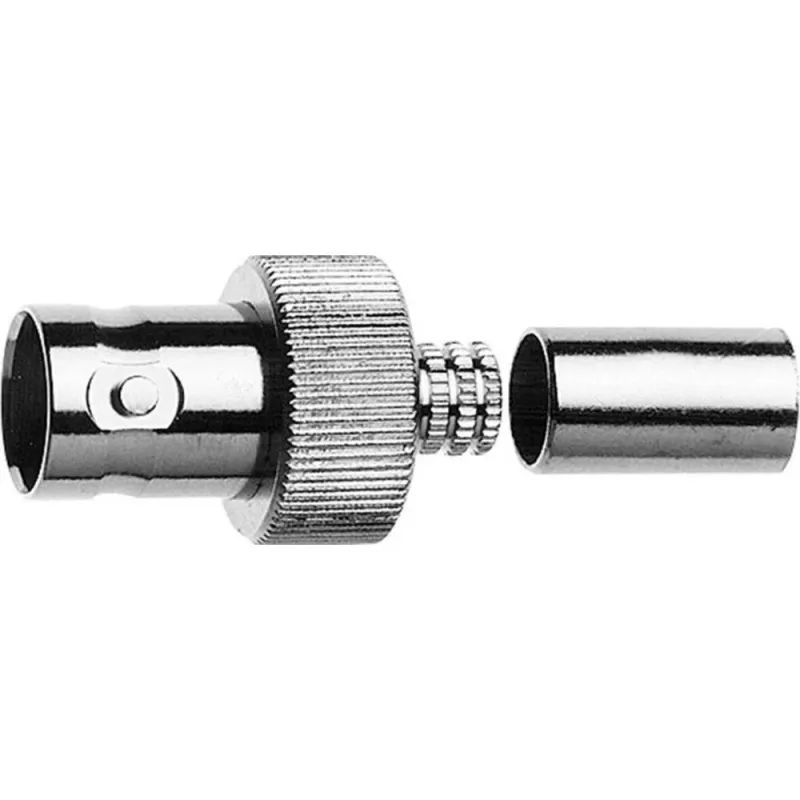

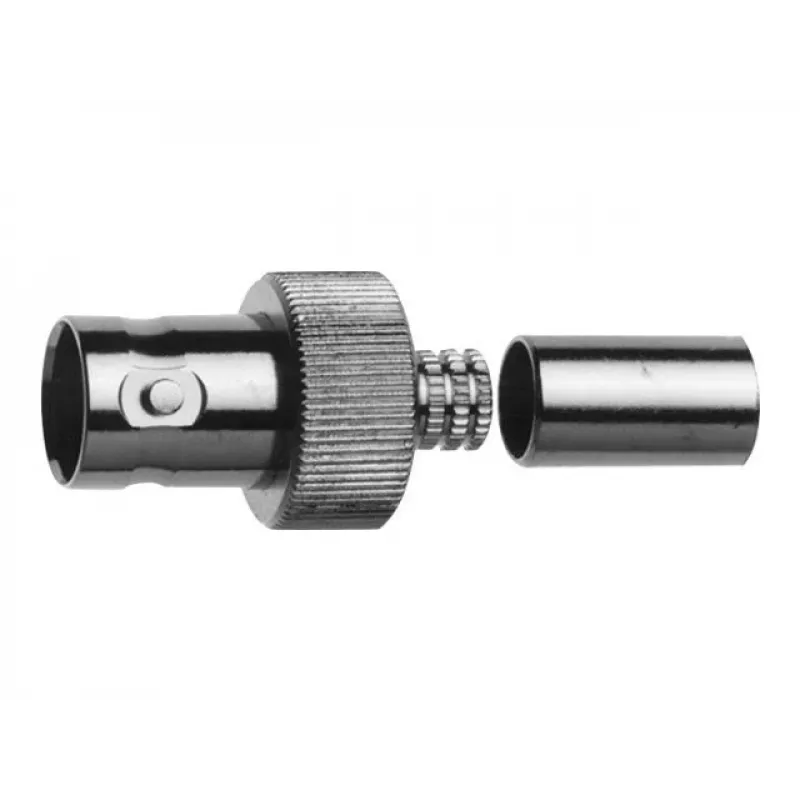

Telegärtner BNC moteriškas crimp jungtis RG-62 koaksialiniam kabeliui, 93 Ohm, nikeliuotas žalvaris J01003A1262

Nikeliuotas žalvaris ir auksu padengtas centrinis kontaktas – tai detalės, kurios iš karto išduoda, kad ši BNC jungtis skirta ilgam ir stabiliai veikimui. Telegärtner J01003A1262 – moteriška (lizdinė) crimp jungtis, sukurta RG-62 koaksialiniam kabeliui su 93 Ohm varža. Ji užtikrina patikimą signalo perdavimą iki 1 GHz dažnio, todėl tinka tiek senesnėms duomenų perdavimo sistemoms, tiek vaizdo signalo aplikacijoms.

Kodėl verta rinktis

Preciziškai apdirbtos žalvarinės dalys su nikelio ir aukso dangomis atsparios korozijai, o PTFE izoliatorius išlaiko stabilią varžą ir mažus signalo nuostolius net esant ekstremalioms temperatūroms – nuo -40 °C iki +85 °C. Crimp tvirtinimas tiek centriniam kontaktui, tiek pynimui užtikrina patikimą mechaninį ir elektrinį ryšį, kuris ilgainiui nesusilpnėja.

Kam tinka

• Seniems tinklo sprendimams, tokiems kaip IBM 3270
• Vaizdo perdavimui RG-62 koaksialiniu kabeliu
• Laboratorijoms ir testavimo aplinkoms, kuriose reikalinga 93 Ohm varža

Pagrindinės specifikacijos

• Jungties tipas: BNC moteriška (lizdinė)
• Varža: 93 Ohm
• Suderinamas kabelis: RG-62
• Tvirtinimas: crimp (centrinis kontaktas ir pynimas)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: nuo DC iki 1 GHz
• Įtampos nominalas: 500 V piko
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Nuluokite RG-62 kabelio galą pagal crimp jungties instrukcijas, įstatykite centrinį laidininką į kontaktą, o pynimą – į korpusą. Naudokite RG-62 jungtims kalibruotą crimp įrankį ir po užspaudimo patikrinkite matmenis. Tinkamai sumontuota jungtis užtikrins patikimą ryšį visą įrenginio eksploatavimo laiką.

Patarimas: prieš pradedant masinį montavimą, atlikite bandomąjį sujungimą ir patikrinkite signalo kokybę. Laikykite jungtis sausose patalpose, kad išvengtumėte kontaktų oksidacijos. Jei kabelis senas, rekomenduojame nupjauti pažeistą dalį – taip išlaikysite 93 Ohm varžą ir išvengsite atspindžių.
