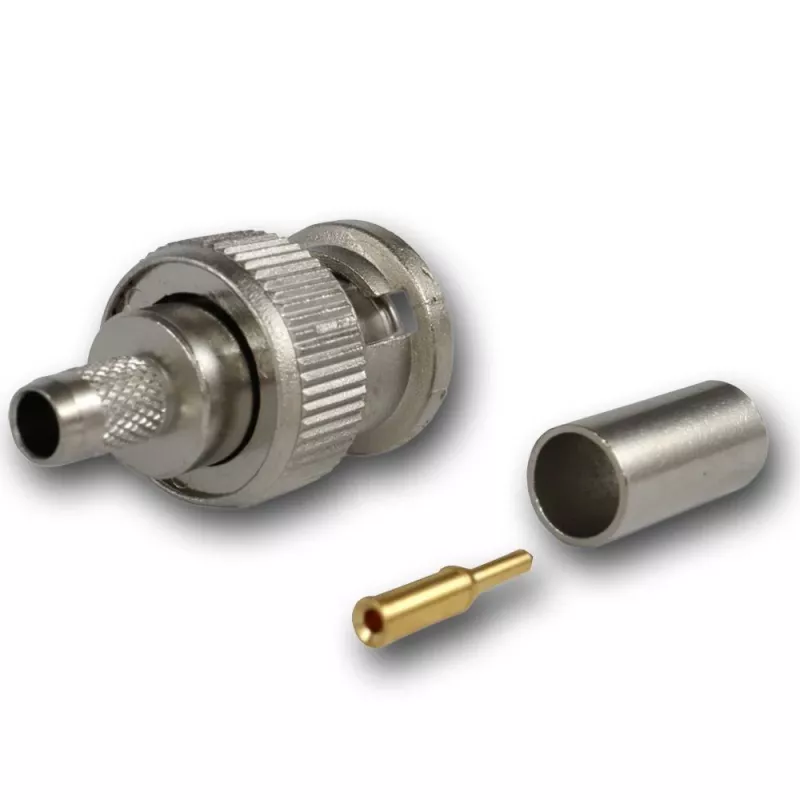

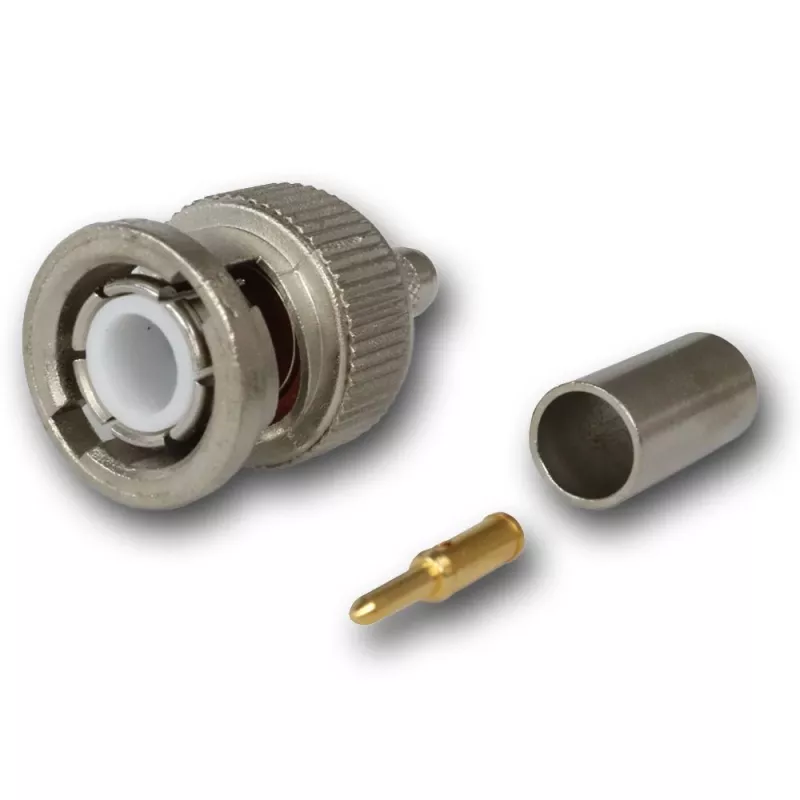

Telegärtner BNC crimp plug 50 Ohm, skirtas RG-58 C/U, tiesus, auksu/nikeliu dengtas, 1 vnt. J01000A1255Z

Kai reikia patikimai užspausti RG-58 C/U koaksialinį kabelį, Telegärtner BNC crimp plug užtikrina stabilų 50 omų ryšį iki 4 GHz. Šis tiesus BNC kištukas su bajoneto fiksavimu yra skirtas profesionalams, kurie vertina signalo vientisumą ir ilgaamžiškumą.

Kodėl verta rinktis

• Auksu dengtas vidinis kontaktas ir nikeliu dengtas korpusas atsparūs korozijai, užtikrina mažą kontaktinę varžą.
• PTFE izoliacija išlaiko stabilias elektrines savybes plačiame temperatūrų diapazone.
• 500 sujungimų ciklų patvarumas – tinka dažnam prijungimui ir atjungimui.
• Bajoneto fiksavimas leidžia greitai ir patikimai prijungti bei atjungti, nereikalauja srieginio sujungimo.

Techninės specifikacijos

• Jungties tipas: BNC kištukas (male), tiesus
• Impedancija: 50 Ohm
• Montavimas: crimp (centrinis laidas ir ekranas)
• Suderinamas kabelis: RG-58 C/U, YR 23092 Belden, UG-1785/U
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 500 V (pikinė)
• Kontaktų danga: auksas (vidinis), nikelis (korpusas)
• Izoliacija: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Patvarumas: 500 sujungimų ciklų

Kam tinka

Šis jungtis idealiai tinka CCTV kamerų, transliacijų ir vaizdo signalų perdavimo sistemoms, taip pat matavimo įrangai ir pramoniniams RF sprendimams. Rekomenduojama naudoti su RG-58 C/U kabeliu ir atitinkamu crimp įrankiu.

Naudojimo instrukcija

Nuimkite kabelio izoliaciją, atidengdami centrinį laidą ir ekraną. Užmaukite jungties korpusą ant kabelio, užspauskite centrinį kontaktą ir ekraną specialiu crimp įrankiu. Įsitikinkite, kad jungtis tvirtai laikosi ir nėra trumpojo jungimo.

Patarimas: prieš užspausdami patikrinkite, ar kabelio skersmuo atitinka RG-58 C/U specifikaciją. Naudokite tik kokybišką crimp įrankį, kad būtų užtikrintas patikimas kontaktas ir ilgaamžiškumas.
