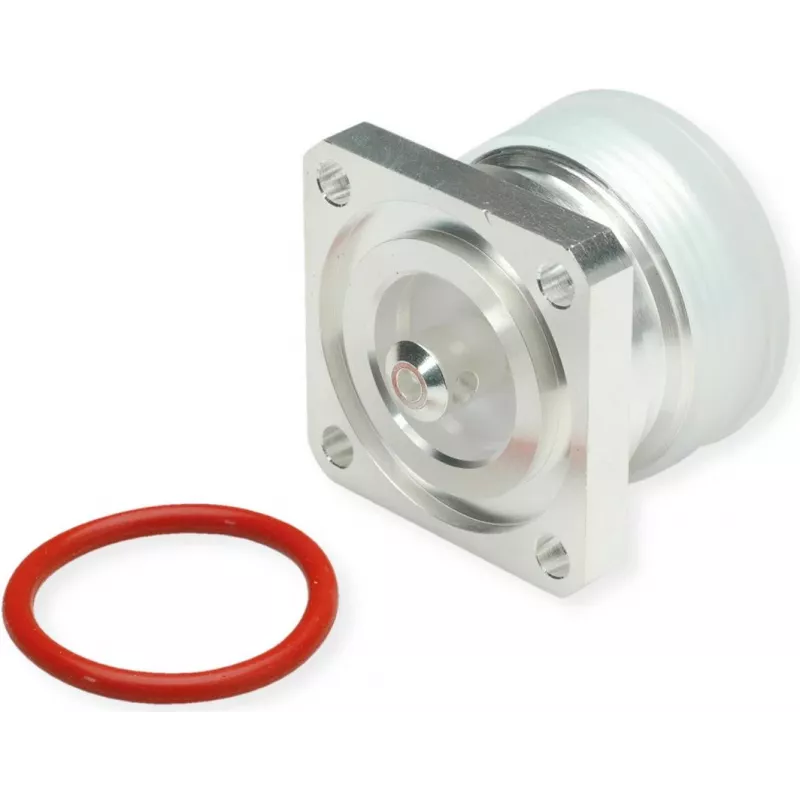

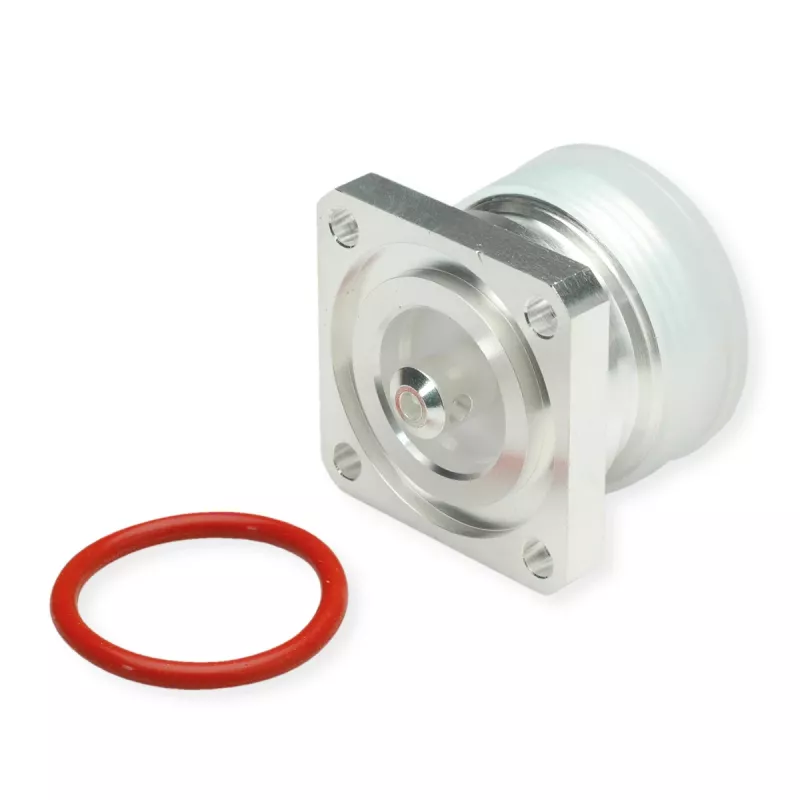

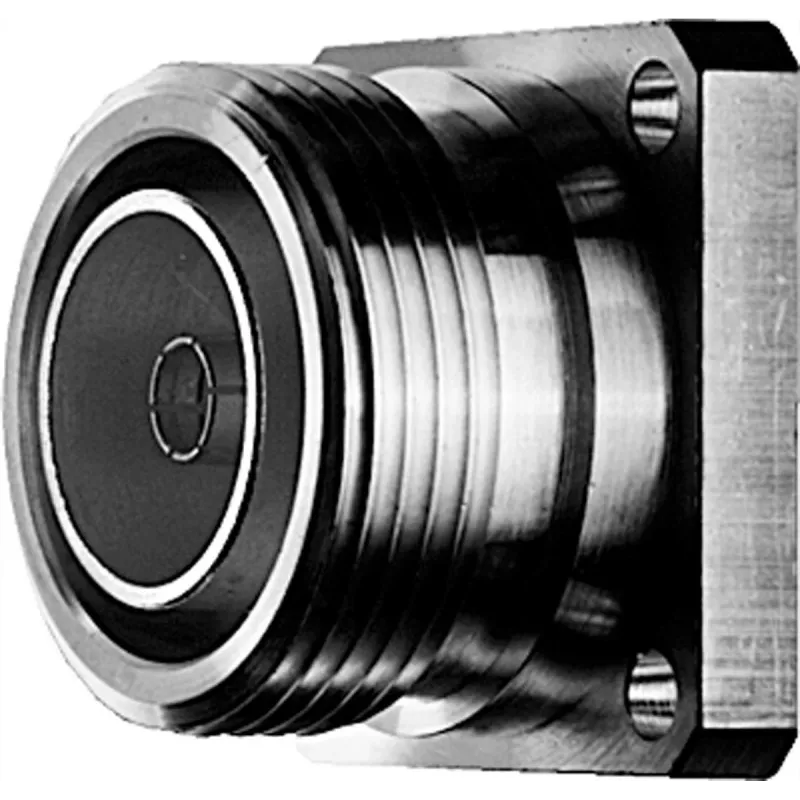

Telegärtner 7-16 DIN lizdinė jungtis, skydinio montavimo, 50 omų, sidabrinė

Kai reikia stabilaus signalo perėjimo didelės galios RF sistemose, ši Telegärtner 7-16 DIN lizdinė jungtis užtikrina patikimą ir ilgaamžį ryšį net ir sudėtingomis sąlygomis. Jos žemas VSWR (≤1,05 iki 3 GHz) ir maži įterpimo nuostoliai (≤0,05 dB esant 3 GHz) leidžia išvengti signalo atspindžių, kurie galėtų trikdyti perdavimą.

Kodėl verta rinktis

• Puikūs elektros parametrai: VSWR ≤1,05 (DC–3 GHz), ≤1,10 (3–6 GHz), ≤1,15 (6–7,5 GHz).
• Maži įterpimo nuostoliai: ≤0,05 dB esant 3 GHz.
• Didelė izoliacijos varža: ≥10 GΩ.
• Sidabru padengti kontaktai užtikrina mažą varžą ir atsparumą korozijai.
• PTFE izoliatorius atlaiko aukštą temperatūrą.
• Skydinis montavimas su 4 skylių flanšu – tvirtas ir patikimas įrengimas.

Techniniai duomenys

• Jungčių serija: 7-16 DIN
• Jungties tipas: lizdinė (female)
• Montavimo tipas: skydinis, 4 skylių flanšas
• Varža: 50 omų
• Dažnių diapazonas: DC–7,5 GHz
• Dielektrinė atsparumo įtampa: 4 kVeff (jūros lygyje)
• Maksimali darbinė įtampa: 2,7 kVeff (jūros lygyje)
• Centrinio kontakto varža: ≤0,4 mΩ
• Išorinio kontakto varža: ≤0,2 mΩ
• Centrinio kontakto prijungimas: lituojamas
• Išorinio kontakto prijungimas: lituojamas
• Korpuso medžiaga: žalvaris
• Korpuso danga: sidabras
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥500
• IP klasė (sujungus): IP68

Kam tinka

Ši jungtis skirta profesionaliems ryšių inžinieriams, telekomunikacijų technikams ir įmonėms, kurios diegia ar prižiūri bazinių stočių, palydovinio ryšio, radiolokacijos ar kitą didelės galios RF įrangą. Ji puikiai tinka tiek lauko, tiek pramoninėms sąlygoms dėl atsparumo aplinkos poveikiui (IP68) ir plačiam temperatūrų diapazonui.

Kaip naudoti

Jungtis montuojama į skydą ar korpusą per 4 skylių flanšą. Centrinis ir išorinis kontaktai lituojami prie koaksialinio kabelio. Užtikrinkite, kad sujungimo metu jungtis būtų švari ir sausa – taip pasieksite IP68 apsaugos lygį. Rekomenduojama naudoti tinkamo diametro kabelį ir laikytis gamintojo instrukcijų dėl lituojamų jungčių paruošimo.

Mūsų verdiktas

Patikima 7-16 DIN jungtis, sukurta ilgam darbui reikliose aplinkose. Jos elektrinės savybės ir tvirta konstrukcija užtikrina stabilų ryšį net ir sudėtingomis sąlygomis.
