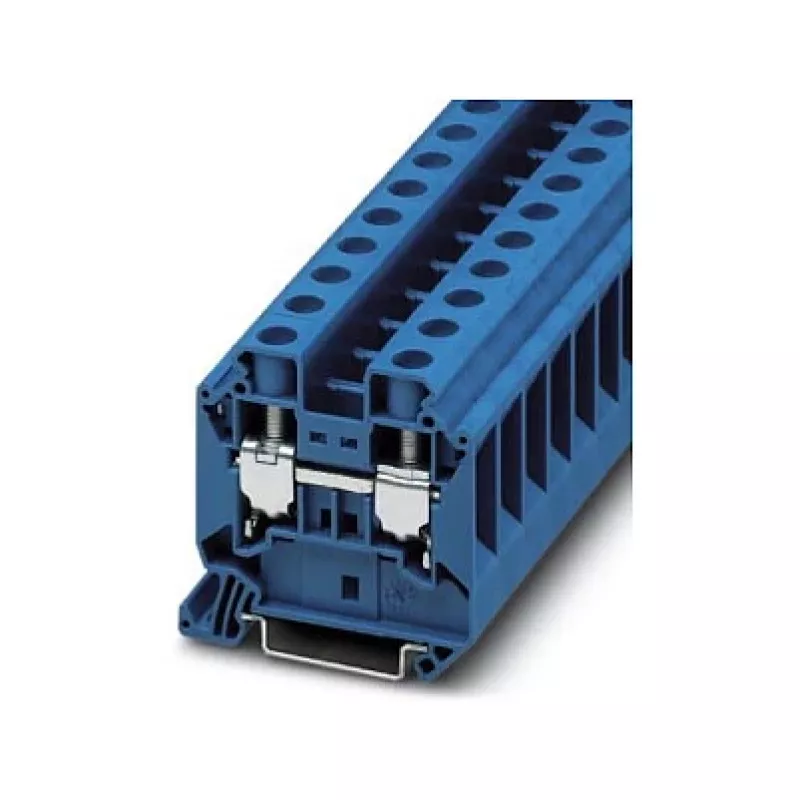

Phoenix 3044209 UT 16 BU praėjimo gnybtų blokas, varžtinis sujungimas, 16 mm², mėlynas

Kai pramoniniame valdymo skydelyje ar skirstomojoje dėžėje reikia užtikrinti patikimą didelės srovės perdavimą, „Phoenix 3044209 UT 16 BU“ praėjimo gnybtų blokas yra sprendimas, į kurį galite pasikliauti. Šis mėlynas gnybtų blokas, pritaikytas laidams iki 16 mm², naudoja tvirtą varžtinį sujungimą, garantuojantį stabilų elektros paskirstymą net ir sudėtingomis eksploatavimo sąlygomis.

Pagrindinės specifikacijos

• Vardinis skerspjūvis: 16 mm²
• Sujungimo būdas: varžtinis sujungimas
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Vardinė viršįtampio įtampa: 8 kV
• Izoliacinė medžiaga: poliamidas (PA)
• Tvirtinimo būdas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Nuėmimo ilgis: 18 mm
• Varžto sriegis: M5
• Prisukimo momentas: 2,5 Nm – 3 Nm
• Vientiso laido skerspjūvis: 0,5 mm² – 25 mm²
• Suviyto laido skerspjūvis: 0,5 mm² – 16 mm²
• Laido skerspjūvis AWG: 20 – 4 AWG
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Taršos laipsnis: 3
• Degumo klasė: UL 94 V0

Kodėl verta rinktis

UT 16 BU pasižymi kompaktiška konstrukcija ir didele srovės galia, todėl idealiai tinka montuoti ribotos erdvės sąlygomis. Varžtinis sujungimas užtikrina atsparumą vibracijai ir nereikalauja priežiūros, o poliamido korpusas garantuoja ilgaamžiškumą ir puikias izoliacines savybes. Mėlyna spalva palengvina identifikavimą sudėtingose laidų schemose.

Idealiai tinka

• Energijos paskirstymui pramoniniuose valdymo skyduose
• Variklių valdymo centruose
• Pastatų automatikos sistemose
• Geležinkelio signalizacijos įrangoje
• Atsinaujinančios energijos įrenginiuose

Naudinga žinoti

Gnybtų blokas skirtas variniams laidams ir tinka tiek vientisiems, tiek suvytiems laidams. Jis montuojamas ant standartinių 35 mm DIN bėgelių, todėl suderinamas su įvairiais korpusais. Platus darbinės temperatūros diapazonas leidžia naudoti atšiauriomis sąlygomis.

Patarimas: prieš priverždami varžtą, įsitikinkite, kad laido galas yra tinkamai nuimtas iki 18 mm ilgio, ir naudokite rekomenduojamą 2,5–3 Nm sukimo momentą, kad užtikrintumėte ilgaamžį ir patikimą kontaktą.
