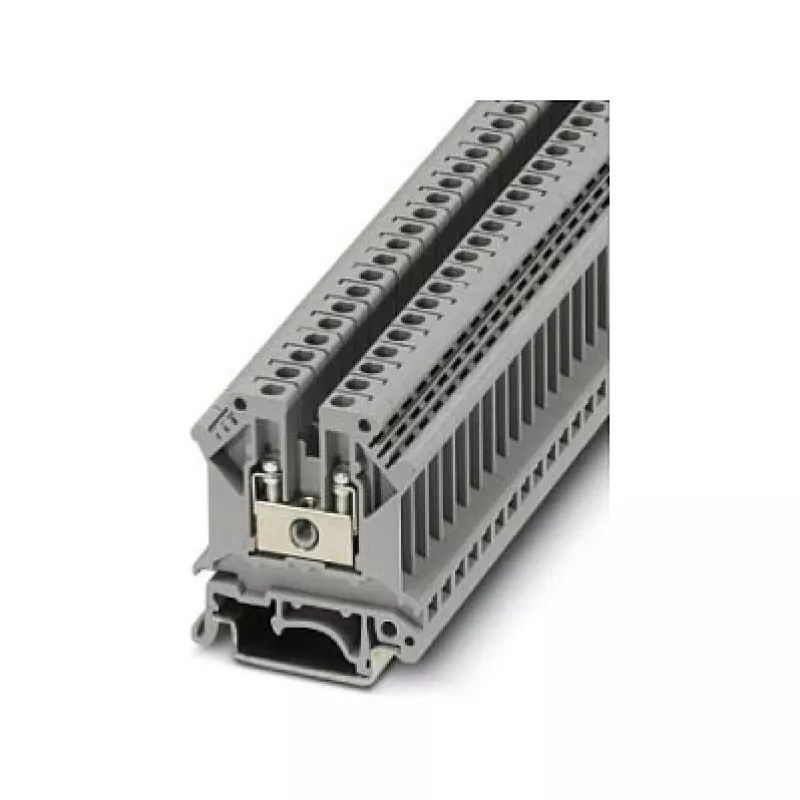

Phoenix Contact UK 5 Prakišamoji gnybtų jungtis, varžtinis sujungimas, 4 mm², 800 V, 32 A, pilka, tvirtinimui ant DIN bėgelio

Pirmas dalykas, kurį pastebėsite paėmę į rankas Phoenix Contact UK 5 – tai tvirta, kompaktiška poliamido (PA) korpuso konstrukcija, sukurta ilgaamžiškumui pramoninėje aplinkoje. Ši prakišamoji gnybtų jungtis su varžtiniu sujungimu užtikrina patikimą laidų kontaktą, atsparų vibracijai, net ir esant intensyviam eksploatavimui. Ji skirta profesionalams, kuriems svarbus stabilus ryšys valdymo spintose ir skirstomuosiuose įrenginiuose.

Kam skirta

Ši gnybtų jungtis yra idealus pasirinkimas elektros inžinieriams, skydų gamintojams ir priežiūros specialistams, dirbantiems su mašinų gamyba, procesų valdymu ir energijos paskirstymu. Ji atitinka griežtus IEC reikalavimus ir tinka tiek maitinimo grandinėms, tiek signalų perdavimui.

Privalumai

• Varžtinis sujungimas su M3 sriegiu – dujoms nepralaidus, patvarus kontaktas
• Vardinė 4 mm² skerspjūvio galia, palaiko vientisus laidus nuo 0,2 iki 6 mm² ir suvytusius nuo 0,2 iki 4 mm²
• 800 V ir 32 A vardinės vertės (pagal IEC) – tinka daugumai žemos įtampos grandinių
• Vienas potencialas su dviem jungimo taškais – paprastas prakišamas sujungimas
• Pilka poliamido (PA) korpuso medžiaga, be halogenų, atitinka UL 94 V0 degumo klasę
• Tvirtinama ant standartinių DIN bėgelių: NS 35/7,5, NS 35/15 ir NS 32
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C – atspari atšiaurioms sąlygoms
• Atitinka IEC 60947-7-1, UL, CSA, VDE, EAC ir cULus Recognized reikalavimus

Specifikacijos

• Sujungimo technologija: varžtinis
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Vardinis skerspjūvis: 4 mm²
• Vientiso laido skerspjūvis: 0,2 – 6 mm²
• Suvyto laido skerspjūvis: 0,2 – 4 mm²
• AWG laido dydis: 24 – 10
• Nuėmimo ilgis: 9 mm
• Sriegis: M3
• Prigriežimo momentas: 0,6 – 0,8 Nm
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 32 A
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Tvirtinimas: DIN bėgelis (NS 35/7,5, NS 35/15, NS 32)
• Darbinė temperatūra: -60 °C iki +105 °C
• Standartai / sertifikatai: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Naudojimo patarimai

Norėdami užtikrinti patikimą kontaktą, naudokite dinamometrinį atsuktuvą, nustatytą 0,6–0,8 Nm. Suvytiems laidams rekomenduojama naudoti žiedinius antgalius, kad būtų išvengta laidų išsiskleidimo. Gnybtų bloką galima grupuoti su kitais UK 5 blokais, naudojant standartinius galinius dangtelius ir pertvaras – taip gausite tvarkingą ir organizuotą mazgą.
