WAGO 2002-1671 2 laidų atjungimo ir testavimo gnybtų blokas su Push-in CAGE CLAMP, pilkas | Kur.lt

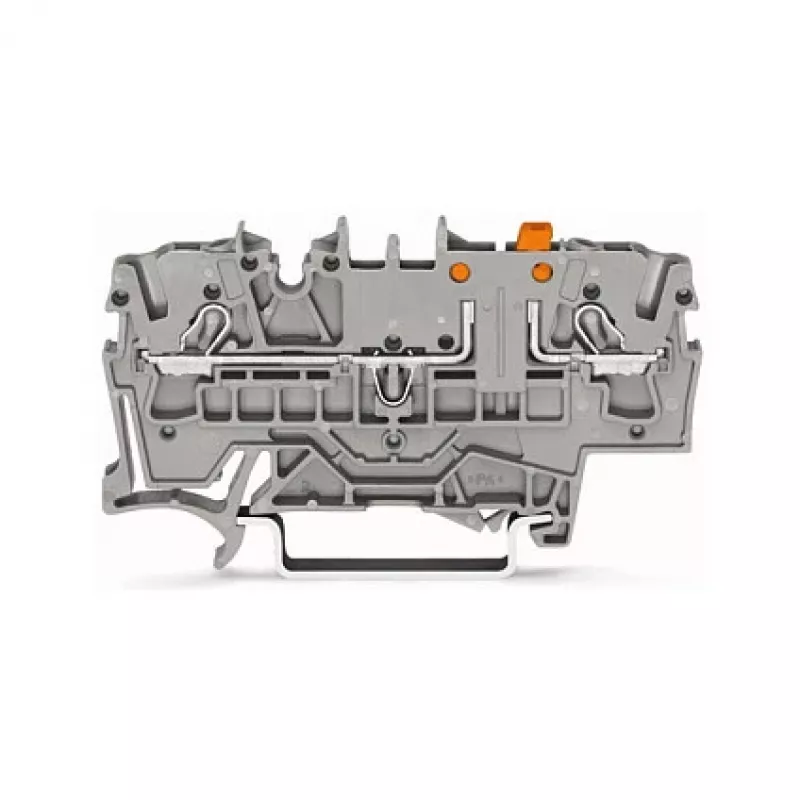

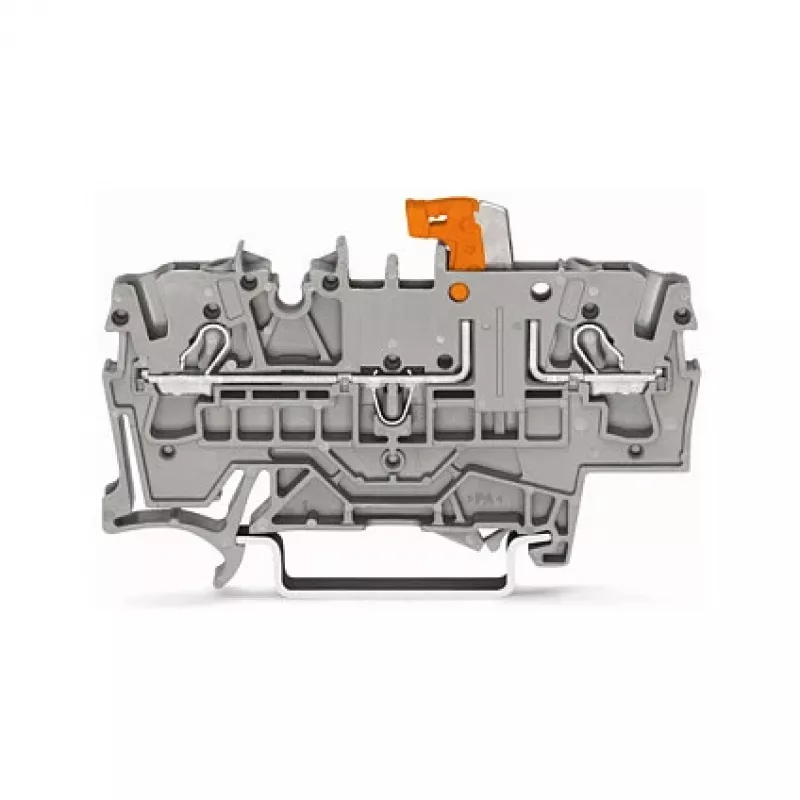

800 V vardinė įtampa ir 20 A srovė – tai ne tik specifikacijos, bet ir patikimumo garantija, kai kalbama apie valdymo spintų ir skirstomųjų dėžių priežiūrą. WAGO 2002-1671 yra dviejų laidų atjungimo ir testavimo gnybtų blokas, kuris leidžia saugiai atjungti grandinę ir atlikti matavimus be papildomų įrankių – tiesiog įkišus 2 mm skersmens testavimo kištuką. Šis pilkas TOPJOB® S serijos gnybtas montuojamas ant DIN bėgelio ir sukurtas profesionalams, kuriems svarbus greitis, tikslumas ir ilgaamžiškumas.

Kam jis skirtas

Šis gnybtų blokas – idealus pasirinkimas elektrikams, skydų gamintojams ir priežiūros specialistams, dirbantiems su valdymo grandinėmis, PLC sąsajomis ar maitinimo paskirstymo įrenginiais. Jis praverčia ten, kur reikia dažnai testuoti, ieškoti gedimų ar izoliuoti signalus, o erdvė yra ribota.

Pagrindiniai privalumai

• 2 laidų atjungimo ir testavimo gnybtų blokas su viena potencialo grupe
• Push-in CAGE CLAMP® technologija – greitas ir atsparus vibracijoms laidų sujungimas
• Integruotas 2 mm skersmens testavimo lizdas – matavimai be laidų atjungimo
• Vardinė įtampa 800 V, vardinė srovė 20 A (esant 2,5 mm² laidams)
• Tinka kietiems ir ploniems laidams nuo 0,25 iki 4 mm² (22–12 AWG)
• Kompaktiškas pilkas korpusas iš poliamido (PA 66), degumo klasė V0 pagal UL94
• Montuojamas ant standartinio 35 mm DIN bėgelio
• Darbinė temperatūra: nuo -35 °C iki +85 °C

Specifikacijos

• Gamintojas: WAGO
• Modelis: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Serija: TOPJOB® S
• Sujungimo technologija: Push-in CAGE CLAMP®
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Vardinė įtampa (UN): 800 V
• Vardinė impulsinė įtampa (Up): 8 kV
• Vardinė srovė (IN): 20 A (esant 2,5 mm²)
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidų skerspjūvis: 0,25–4 mm² (22–12 AWG)
• Plonų laidų skerspjūvis: 0,25–4 mm² (22–12 AWG)
• Ploni laidai su užspaudžiama įvore: 0,25–2,5 mm² (22–14 AWG)
• Nuimamos izoliacijos ilgis: 9–11 mm (0,35–0,43 colio)
• Montavimo būdas: DIN bėgelis 35 mm
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Testavimo galimybė: 2 mm Ø testavimo lizdas
• Atjungimo tipas: atjungimo ir testavimo gnybtų blokas
• Taršos laipsnis: 3
• Degumo klasė: V0 pagal UL94
• Darbinė temperatūra: -35 ... +85 °C

Naudojimo patarimai

Norėdami užtikrinti patikimą kontaktą, nuimkite izoliaciją iki 9–11 mm ir, jei reikia, naudokite įvores ploniems laidams. Norėdami atlikti matavimus, įkiškite standartinį 2 mm testavimo kištuką į lizdą – laidų atjungti nereikia. Prieš bet kokius priežiūros darbus įsitikinkite, kad grandinė yra atjungta nuo įtampos. Didesnėms srovėms rinkitės 4 mm² variantą.

Patarimas: naudokite WAGO 2002-1671 gnybtų bloką ten, kur reikia dažnai testuoti grandines – tai sutaupys laiko ir sumažins klaidų riziką.
