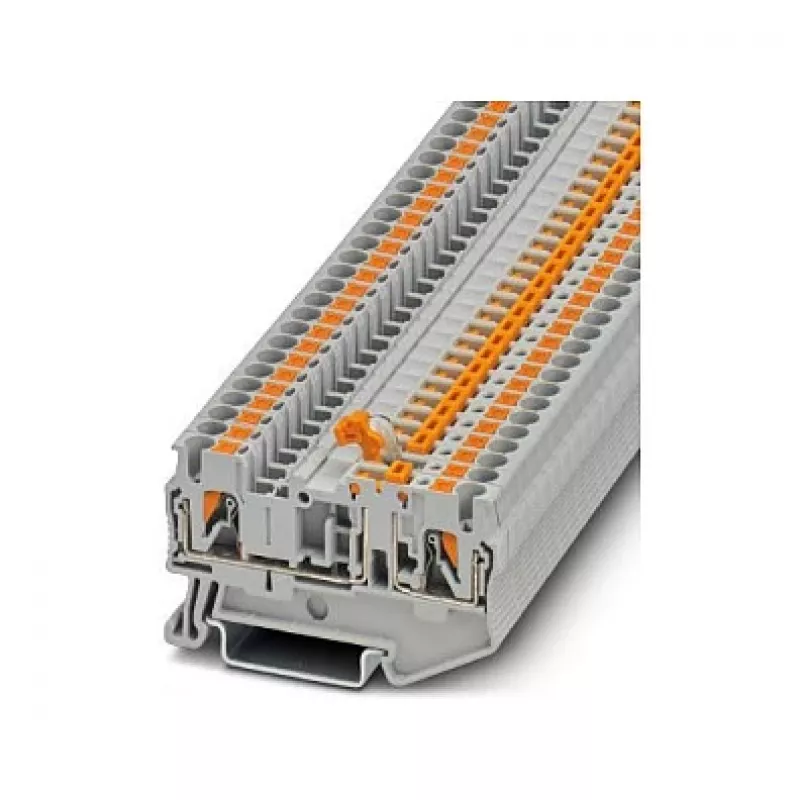

Phoenix 3210156 PT 2,5-MT matavimo atjungimo gnybtų blokas, Push-in, pilkas

Inžinieriams ir techninės priežiūros specialistams, dirbantiems su valdymo spintomis ir skirstomaisiais įrenginiais, „Phoenix 3210156 PT 2,5-MT“ matavimo atjungimo gnybtų blokas yra patikimas sprendimas, kai reikia saugiai atjungti grandinę testavimui ar techninei priežiūrai. Šis pilkas, push-in tipo gnybtų blokas leidžia atskirti srovės kelią slankiojančiu atjungikliu, įkišti 2,3 mm matavimo kištuką ir patikrinti signalus neardant laidų. Kompaktiškas 5,2 mm plotis taupo vietą DIN bėgyje, o įrankiams nereikalingas push-in sujungimas pagreitina montavimą su kietais ir suvytiniais laidininkais iki 2,5 mm².

Pagrindinės specifikacijos

• Tipas: matavimo atjungimo gnybtų blokas
• Sujungimo technologija: Push-in
• Pozicijų skaičius: 1
• Sujungimų skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 20 A
• Kieto laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Suvyto laidininko skerspjūvis: 0,14 mm² – 2,5 mm²
• AWG diapazonas: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Korpuso medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN bėgis NS 35/7,5 arba NS 35/15
• Matmenys (P x A x G): 5,2 mm x 36,5 mm x 56 mm
• Atjungimo tipas: atjungimo slankiklis
• Matavimo lizdas: 2,3 mm matavimo kištukui
• Degumo klasė: UL 94 V0

Kodėl verta rinktis

Push-in gnybtai pašalina specialių įrankių poreikį – tiesiog nuimkite izoliaciją ir įkiškite laidininką. Integruotas atjungimo slankiklis suteikia matomą mechaninį grandinės pertraukimą, todėl lengva izoliuoti dalis gedimų paieškai ar paleidimui. Pilkas poliamido korpusas yra tvirtas ir liepsną slopinantis, atitinkantis UL 94 V0 saugos reikalavimus pramoninėje aplinkoje. Siauras profilis leidžia didelio tankio laidų sujungimą ant DIN bėgio neprarandant funkcionalumo.

Idealus naudojimas

• Valdymo pultų gamyba, kai reikia matavimo taškų srovei ar įtampai tikrinti
• Signalų paskirstymas automatikos sistemose, kai reikia greito atjungimo techninei priežiūrai
• Mašinų gamyba ir pramonės įrenginiai, kur dažnai reikia izoliuoti grandines
• Modernizavimo projektai, kur vietos mažai, bet atjungimo funkcija būtina

Naudinga žinoti

Gnybtų blokas skirtas naudoti su „Phoenix Contact“ PT serijos priedais, įskaitant galinius dangtelius, pertvaras ir ženklinimo etiketes. Jis palaiko tiek kietus, tiek suvytus laidininkus su antgaliais, apimantis platų diapazoną nuo 0,14 mm² iki 2,5 mm² (suvyti) ir iki 4 mm² (kieti). Matavimo lizdas priima standartinius 2,3 mm skersmens matavimo kištukus, suderinamus su įprastais multimetro zondais. Patikimam darbui įsitikinkite, kad DIN bėgis tinkamai įžemintas, o gnybtas tvirtai užfiksuotas ant bėgio.

Patarimas: naudokite „Phoenix Contact“ ženklinimo sistemas, kad aiškiai pažymėtumėte kiekvieną atjungimo tašką – tai pagreitins techninę priežiūrą ir sumažins klaidų riziką.
