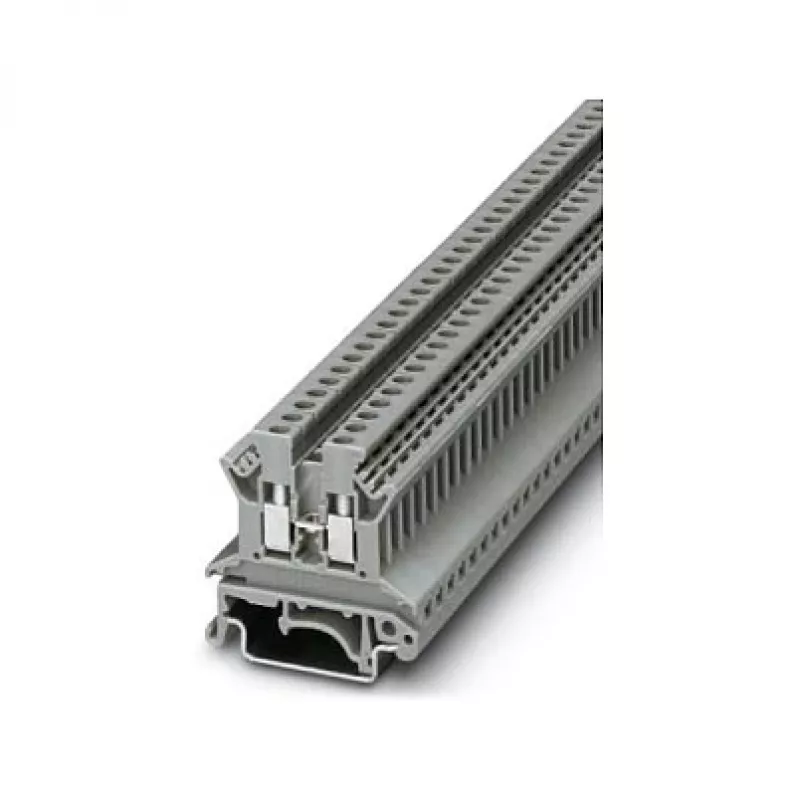

Phoenix 3003347 UK 2,5 N pravestinis gnybtų blokas, varžtinis sujungimas, 2,5 mm², 800 V, 24 A, pilkas

Kai skirstomųjų spintų ar valdymo pultų instaliacijoje reikia patikimo ir kompaktiško pravestinio gnybto, Phoenix 3003347 UK 2,5 N užtikrina stabilų ryšį net ir esant dideliems temperatūrų svyravimams – nuo -60 °C iki 105 °C. Šis modelis su varžtiniu sujungimu ir 800 V vardine įtampa tinka įvairiems pramoniniams sprendimams, kur svarbus ilgaamžiškumas ir aiškus laidų tvarkymas.

Privalumai profesionalams

• Platus laidų skerspjūvių diapazonas: vientisi 0,2–4 mm², daugialaidžiai 0,2–2,5 mm², AWG 24–12 – lankstus montavimui
• Vardinė srovė 24 A (IEC) ir aukšta 800 V įtampa – tinka intensyvioms grandinėms
• Kompaktiškas korpusas (plotis 5,2 mm) taupo vietą DIN bėgyje
• Poliamido izoliacija su UL 94 V0 degumo klase – atitinka griežtus saugos reikalavimus
• Patvirtinimai pagal IEC 60947-7-1, UL, CSA – atitiktis tarptautiniams standartams

Kam tinka

Šis gnybtų blokas yra tinkamas elektros skydų gamintojams, pramonės įmonių priežiūros specialistams ir automatizavimo sistemų integratoriams. Jis montuojamas ant standartinių DIN bėgių NS 35/7,5, NS 35/15 arba NS 32, todėl lengvai integruojamas į esamas sistemas. Dviejų jungčių konfigūracija leidžia efektyviai pravesti laidus be papildomų tarpinių elementų.

Pagrindinės specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: UK 2,5 N
• MPN: 3003347
• EAN: 4017918099299
• Gnybtų tipas: pravestinis gnybtų blokas
• Sujungimo technologija: varžtinis
• Pozicijų skaičius: 1
• Jungčių skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 24 A
• Vientisų laidų skerspjūvis: 0,2–4 mm²
• Daugialaidžių laidų skerspjūvis: 0,2–2,5 mm²
• AWG diapazonas: 24–12
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN bėgis (NS 35/7,5, NS 35/15, NS 32)
• Nuėmimo ilgis: 8 mm
• Sraigtas: M3
• Prisukimo momentas: 0,5–0,6 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Standartai: IEC 60947-7-1, UL, CSA

Naudojimas

Montavimas yra paprastas: nuimkite laidą iki 8 mm, įstatykite į gnybtą ir priveržkite M3 sraigtą 0,5–0,6 Nm sukimo momentu. Dėl kompaktiškų matmenų (plotis 5,2 mm, aukštis 42,5 mm, gylis 46,5 mm) galite tankiai išdėstyti gnybtus bėgyje, taip optimizuodami skydo vidaus erdvę. Pilka spalva harmoningai dera su standartine įranga.

Patarimas

Renkantis gnybtus ilgalaikiams projektams, atkreipkite dėmesį į taršos laipsnį ir perįtampio kategoriją – šis modelis atitinka III kategoriją, todėl tinka pramoniniams tinklams, kur galimi įtampos šuoliai. Visada naudokite rekomenduojamą prisukimo momentą, kad užtikrintumėte stabilų kontaktą ir išvengtumėte atsilaisvinimo dėl vibracijos.
