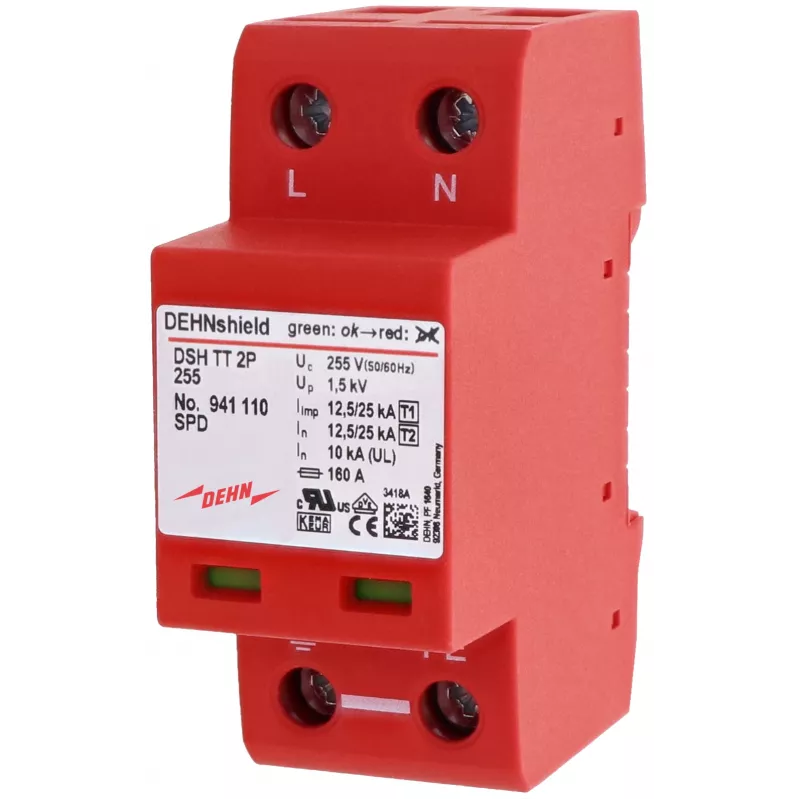

DEHN DEHNshield DSH TT 2P 255 1+2 tipo viršįtampių ribotuvas 941110

12,5 kA impulsinė srovė (10/350 µs) vienam poliui – toks yra DEHNshield DSH TT 2P 255 viršįtampių ribotuvo pajėgumas. Šis 1+2 tipo įrenginys sujungia žaibo srovės ir viršįtampių apsaugą viename kompaktiškame modulyje, todėl TT ir TN-S sistemose nereikia atskirų apsaugos priemonių.

Privalumai profesionalams

• Sujungtas 1+2 tipo viršįtampių apsaugos įtaisas (SPD), skirtas TT ir TN-S įžeminimo sistemoms
• 2 polių konstrukcija su 255 V AC maksimalia nuolatine darbine įtampa
• Didelis išlydžio pajėgumas: 12,5 kA impulsinė srovė (10/350 µs) vienam poliui, 50 kA maksimali išlydžio srovė (8/20 µs)
• Integruotas terminis atjungiklis saugiam atjungimui pasibaigus tarnavimo laikui
• Nereikia išorinio atsarginio saugiklio iki 315 A (gG)
• Įtampos apsaugos lygis ≤ 1,5 kV efektyviai apsaugai žemesnės grandinės įrangai

Kasdienis naudojimas

Montuokite DEHNshield ant standartinės 35 mm DIN bėgelio ir prijunkite prie maitinimo šaltinio. Prietaisas veikia plačiame temperatūrų diapazone nuo -40 °C iki +80 °C, todėl tinka įvairioms montavimo aplinkoms. Reakcijos laikas ≤ 100 ns užtikrina akimirksninį atsaką į viršįtampius, apsaugant jautrią elektroniką. IP20 apsaugos laipsnis skirtas montavimui skirstomuosiuose skyduose arba gaubtuose.

Techninės specifikacijos

• SPD tipas: 1 + 2 tipas
• Įžeminimo sistema: TT, TN-S
• Polių skaičius: 2
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali išlydžio srovė (In) (8/20 µs): 20 kA
• Maks. išlydžio srovė (Imax) (8/20 µs): 50 kA
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba (Ifi): 100 A AC
• Reakcijos laikas (tA): ≤ 100 ns
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Integruotas atsarginis saugiklis: nereikia išorinio atsarginio saugiklio iki 315 A (gG)
• Atjungiklis: integruotas terminis atjungiklis
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Maks. laidininko skerspjūvis: 35 mm² (vientisas) / 25 mm² (suvytas)

Paskutinė pastaba

DEHNshield DSH TT 2P 255 yra tvirtas, viską viename turintis viršįtampių apsaugos sprendimas TT ir TN-S sistemoms, užtikrinantis didelį išlydžio pajėgumą ir patikimą atjungimą kompaktiškame DIN bėgelio modulyje.
