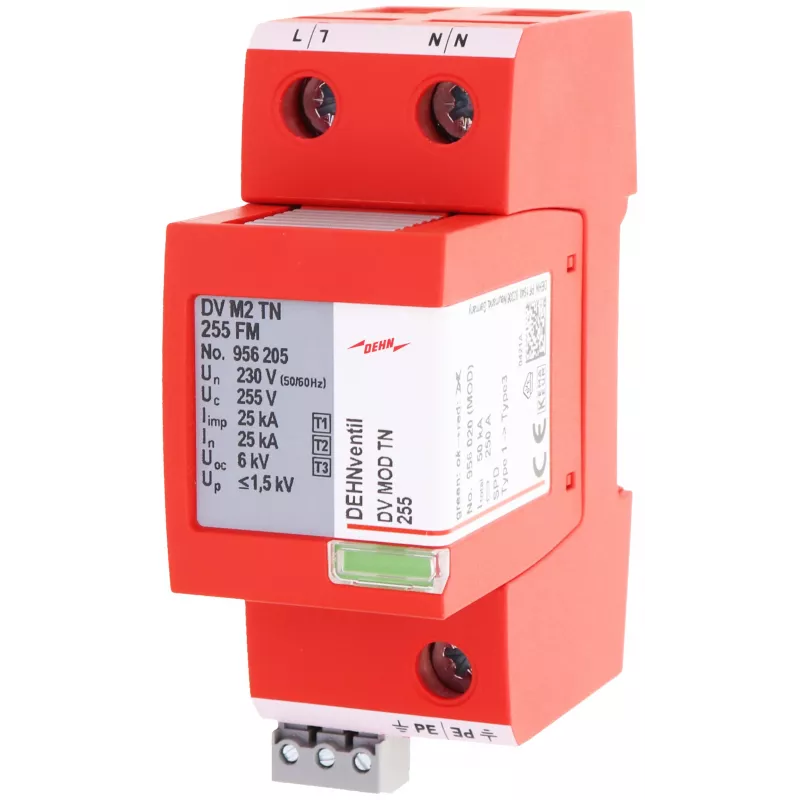

DEHN 956205 kombinuotasis viršįtampių ribotuvas Type 1+2+3 DEHNventil M2

Vienas kompaktiškas įrenginys, užtikrinantis visapusę apsaugą nuo žaibo ir perjungimo viršįtampių 230/400 V AC tinkluose. DEHNventil M2 sujungia 1, 2 ir 3 tipo apsaugą viename 4 modulių korpuse, todėl elektros skydinėse sutaupoma vietos, o infrastruktūra išlieka patikimai apsaugota.

Kodėl verta rinktis

• Vienas sprendimas vietoj trijų atskirų pakopų – mažiau montavimo darbų ir mažiau jungčių.
• Didelė žaibo impulso srovės atvedimo galia: 12,5 kA vienam poliui (10/350 µs), 50 kA bendra.
• Žema apsaugos įtampa: ≤ 1,5 kV esant I_imp, ≤ 1,2 kV esant I_n.
• Prisitaikantis srovės gesinimo pajėgumas iki 50 kA rms – tinka didelės galios tinklams.
• Kompaktiškas 72 mm plotis (4 TE) ir montavimas ant 35 mm DIN bėgelio.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.

Kam tinka

Elektrikams, skydinių surinkėjams ir objektų techniniams vadovams, kuriems reikia patikimos žemosios įtampos paskirstymo tinklų apsaugos. Tinka pramonės, komerciniams ir gyvenamiesiems objektams, kur erdvė ribota, o apsaugos lygis negali būti sumažintas.

Pagrindinės specifikacijos

• SPD tipas: 1 + 2 + 3 tipas
• Nominali įtampa (U_N): 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa (U_C): 255 V AC
• Žaibo impulso srovė (I_imp) (10/350 µs): 12,5 kA vienam poliui, 50 kA bendra
• Nominali iškrovos srovė (I_n) (8/20 µs): 20 kA vienam poliui, 50 kA bendra
• Įtampos apsaugos lygis (U_p): ≤ 1,5 kV esant I_imp, ≤ 1,2 kV esant I_n
• Srovės gesinimo pajėgumas (I_fi): 50 kA rms
• Maks. atsarginis saugiklis (gL/gG): 315 A
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA rms
• Reakcijos laikas (t_A): ≤ 100 ns
• Polių skaičius: 3 poliai + NPE (3+1 grandinė)
• Apsaugos laipsnis: IP20
• Technologija: kibirkšties tarpas (RADAX Flow)
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Modulių plotis: 4 TE (72 mm)
• Montavimas: 35 mm DIN bėgelis
• Atitiktis standartams: EN 61643-11, IEC 61643-11

Naudojimas

Įrenginys montuojamas ant 35 mm DIN bėgelio kuo arčiau įvadinio maitinimo šaltinio, kad apsauga veiktų efektyviausiai. Būtina užtikrinti, kad atsarginis saugiklis neviršytų 315 A gL/gG – taip išlaikoma tinkama koordinacija. Sumontavus rekomenduojama reguliariai tikrinti būsenos indikatoriaus langelį ir įsitikinti, kad įrenginys veikia.

Patarimas: prieš montuodami patikrinkite, ar skydinėje pakanka vietos 4 moduliams ir ar laikomasi gamintojo nurodytų atstumų iki kitų įrenginių. Esant dažniems perkūnijos sezonams, apsvarstykite papildomą 3 tipo apsaugą jautriai elektronikai prie galutinių vartotojų.
