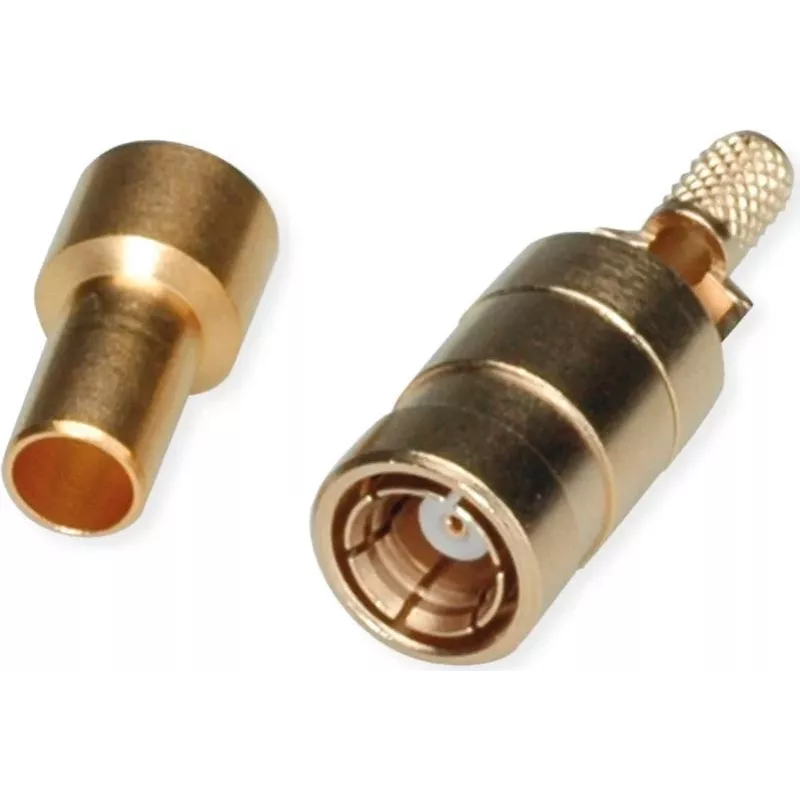

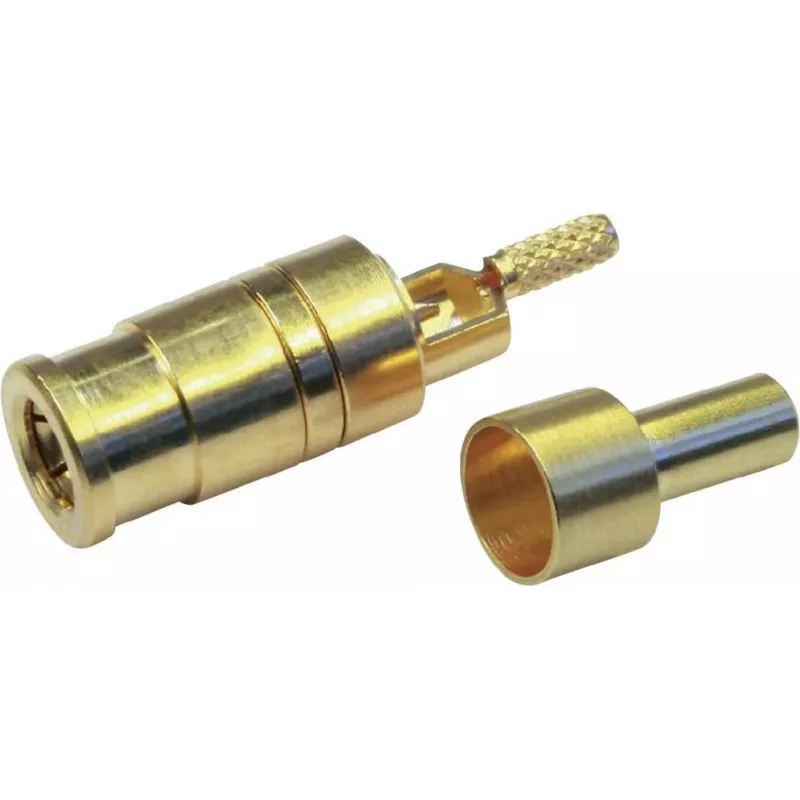

Telegärtner SMB lizdas PCB jungtis, tiesi, 50 omų, auksuota

RF inžinieriams ir PCB projektuotojams, dirbantiems su kompaktiškais belaidžio ryšio moduliais, testavimo įranga ar medicinos prietaisais, reikalinga patikima 50 omų varžos sąsaja ant spausdintinės plokštės. Telegärtner SMB lizdas užtikrina stabilų signalą iki 4 GHz net ir tankiame išdėstyme.

Kodėl verta rinktis

Auksavimas ant centrinio ir išorinio kontaktų sumažina kontaktinę varžą ir apsaugo nuo korozijos ilgalaikėje eksploatacijoje. PTFE izoliatorius išlaiko stabilias dielektrines savybes plačiame temperatūrų diapazone, todėl jungtis tinka reiklioms aplinkoms.

Techninės specifikacijos

• Jungčių serija: SMB
• Jungties tipas: lizdas (moteriška)
• Jungties forma: tiesi
• Varža: 50 omų
• Montavimo tipas: PCB montavimas
• Jungimo būdas: litavimas
• Dažnių diapazonas: DC–4 GHz
• VSWR (maks.): 1,3 esant 4 GHz
• Centrinio kontakto medžiaga: berilio varis (CuBe2), auksuotas
• Išorinio kontakto medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė atsparumas įtampai: 750 Veff

Kam tinka

• Belaidžio ryšio moduliams
• RF testavimo įrangai
• Medicinos prietaisams
• Pramoninei instrumentacijai

Naudojimas

Jungtis skirta litavimui prie spausdintinės plokštės. Tiesūs litavimo kontaktai leidžia tvirtai pritvirtinti ir užtikrinti patikimą elektros ryšį. Rekomenduojama laikytis litavimo temperatūros režimo, kad būtų išvengta auksinės dangos pažeidimo.

Patarimas: prieš lituodami nuvalykite kontaktinius paviršius ir naudokite šilumos šalintuvą, kad apsaugotumėte PTFE izoliatorių nuo perkaitimo. Sandėliuokite originalioje pakuotėje, kad išvengtumėte oksidacijos.
