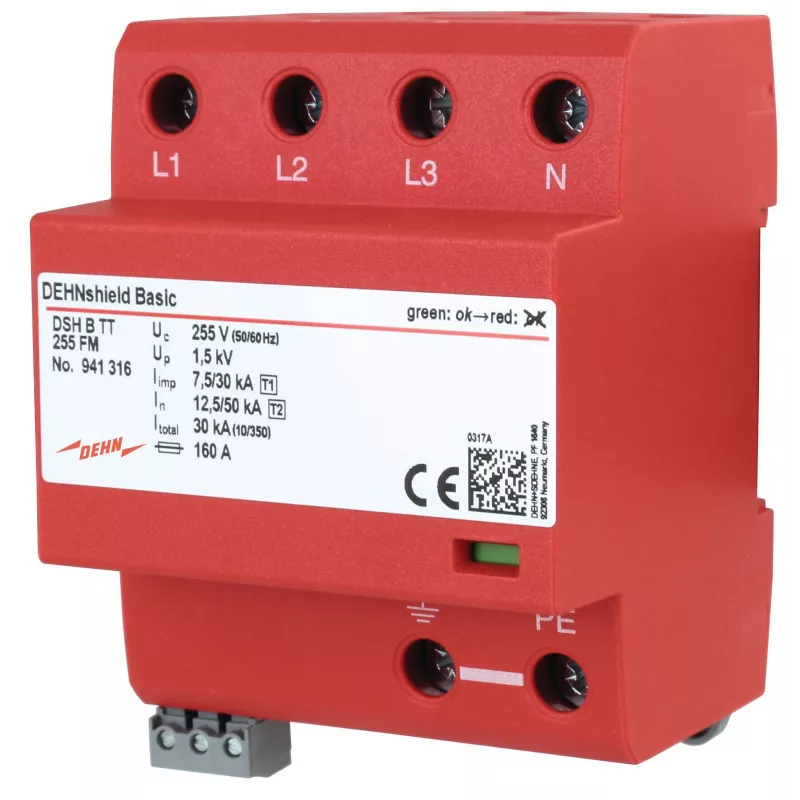

DEHN DSH B TT 255 FM 1+2 tipo kombinuotas žaibo srovės ir viršįtampių ribotuvas

Inžinieriams ir elektros priežiūros specialistams, atsakingiems už pastatų apsaugą nuo žaibo ir viršįtampių, DEHN DSH B TT 255 FM yra patikimas sprendimas, užtikrinantis aukščiausio lygio apsaugą trifazėse TT ir TN-S sistemose. Šis kombinuotas 1 ir 2 tipo ribotuvas su kibirkšties tarpelio technologija efektyviai nukreipia žaibo impulsines sroves iki 50 kA (10/350 µs) per polių, apsaugodamas žemos įtampos vartotojų įrenginius prie įvado.

Privalumai

Šis įrenginys sujungia 1 ir 2 tipo apsaugą viename kompaktiškame modulyje, todėl nereikia montuoti atskirų įrenginių – tai supaprastina montavimą ir sumažina vietos poreikį skirstomuosiuose skyduose. Jis pasižymi aukšta lydinčiosios srovės gesinimo geba (50 kA efektyviosios vertės), užtikrinančia patikimą tinklo srovės nutraukimą po iškrovos. Integruotas potencialiai nepriklausomas perjungimo kontaktas leidžia nuotoliniu būdu stebėti ribotuvo būseną, o 35 mm DIN bėgelio montavimas ir IP20 apsaugos klasė užtikrina lengvą integraciją į standartinius skirstomuosius įrenginius.

Kam tinka

• Trifazėms TT ir TN-S sistemoms, kurioms reikalingas žaibo potencialų išlyginimas
• Įvadų apsaugai gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• Įrenginiams, kurių vardinė įtampa 230/400 V kintamoji ir maksimali nuolatinė darbinė įtampa 255 V kintamoji
• Sistemoms, kuriose būtinas nuotolinis ribotuvo būsenos signalizavimas

Pagrindinės specifikacijos

• Žaibo impulsinė srovė (10/350 µs): 12,5 kA vienam poliui, 50 kA iš viso
• Vardinė iškrovos srovė (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (8/20 µs): 50 kA vienam poliui
• Apsaugos įtampos lygis: ≤ 1,5 kV esant Iimp, ≤ 1,0 kV esant In
• Reagavimo laikas: ≤ 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Standartai: IEC 61643-11 / EN 61643-11
• Maksimalus atsarginis saugiklis: 315 A gG

Rekomendacijos

Optimaliai apsaugai montuokite DEHNshield B TT 255 FM kuo arčiau įvado, laikydamiesi gamintojo nurodymų dėl laidų sujungimo ir koordinavimo su aukštesnės pakopos apsauga. Reguliariai tikrinkite būsenos indikatorių ir išbandykite nuotolinio signalizavimo kontaktą, kad užtikrintumėte nuolatinę apsaugą.
