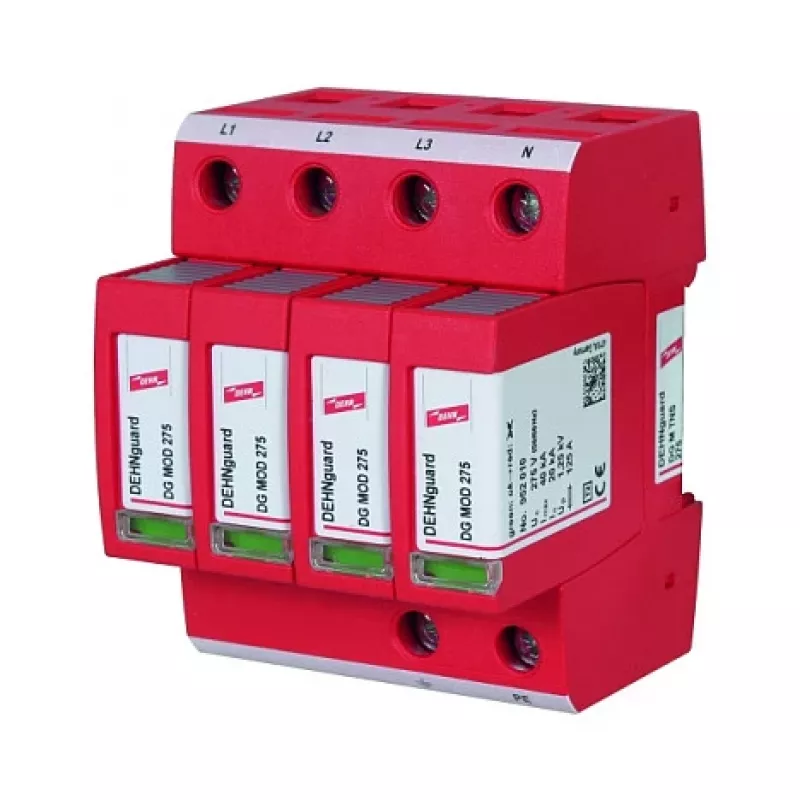

DEHNguard DG M TNS 275 Type 2 apsaugos nuo viršįtampių įrenginys, 3+1 poliai, 230/400 V AC

Kai nuo viršįtampių priklauso ne tik įrangos veikimas, bet ir verslo tęstinumas, DEHNguard DG M TNS 275 tampa patikima pirmąja gynybos linija. Šis Type 2 apsaugos nuo viršįtampių įrenginys, sukurtas TNS sistemoms, užtikrina iki 40 kA vienam poliui maksimalią iškrovos srovę ir apsaugo jautrią elektroniką nuo trumpalaikių perįtampių, kurios gali sutrikdyti gamybos procesus ar duomenų centrų veiklą.

Privalumai

Integruotas šiluminis atjungiklis garantuoja saugų atsijungimą perkrovos atveju, o vizualus būsenos indikatorius (žalia/raudona) leidžia operatyviai įvertinti įrenginio veikimo būklę. Kompaktiškas 4 modulių DIN bėgelio korpusas supaprastina montavimą skirstomuosiuose skyduose, o 50 kA trumpojo jungimo atsparumas užtikrina patikimumą net ir esant sunkioms gedimo sąlygoms.

Kam tinka

• Trifazėms + neutralės (TNS) žemos įtampos maitinimo sistemoms
• Jautrios elektroninės įrangos apsaugai pramonės ir komercinėse patalpose
• Montavimui prie įvado arba paskirstymo skydų pagal IEC 61643-11
• Modernizavimo ir naujos statybos projektams, kuriems reikalinga Type 2 apsauga

Pagrindinės specifikacijos

• Sistemos konfigūracija: TNS (3 fazės + nulis + įžeminimas)
• Vardinė įtampa (U_n): 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa (U_c): 275 V AC
• Vardinė iškrovos srovė (I_n) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (I_max) (8/20 µs): 40 kA vienam poliui
• Apsaugos įtampos lygis (U_p) esant I_n: ≤ 1,2 kV
• Reagavimo laikas (t_A): < 25 ns
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA RMS
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Maksimalus laidininko skerspjūvis: 35 mm² vientisas / 25 mm² suvytas

Rekomendacijos

Siekiant optimalios apsaugos, DEHNguard DG M TNS 275 montuokite kuo arčiau įvado, o laidus laikykite trumpus ir tiesius. Vietovėse, kuriose dažni žaibai, derinkite su prieš srovę esančiais Type 1 apsaugos įrenginiais, o galutinės įrangos apsaugai – su Type 3 įrenginiais. Periodiškai tikrinkite būsenos indikatorių, kad įsitikintumėte, jog įrenginys veikia tinkamai.
