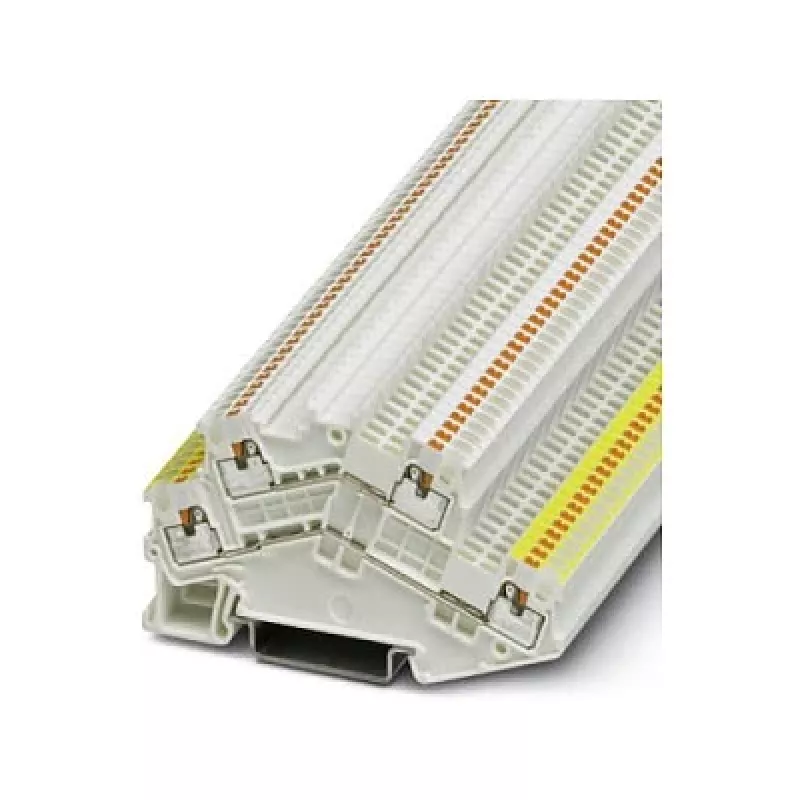

Phoenix Contact PTTBS 1,5/SWH/U-YE/O-WH dviejų lygių KNX gnybtų blokas, Push-in, baltas/geltonas

Dviejų lygių konstrukcija, talpinanti keturias jungtis į vieną kompaktišką korpusą – būtent tai pirmiausia pastebės profesionalas, projektuodamas perpildytą KNX skirstomąją spintą. Phoenix Contact PTTBS 1,5/SWH/U-YE/O-WH gnybtų blokas leidžia perpus sumažinti užimamą DIN bėgio plotą, palyginti su vieno lygio blokais, ir tuo pačiu užtikrina patikimą magistralės bei maitinimo linijų sujungimą.

Pagrindinės specifikacijos

• Tipas: dviejų lygių gnybtų blokas, skirtas KNX sistemoms
• Jungimo technologija: Push-in (be įrankių)
• Jungčių skaičius: 4 (po 2 kiekviename lygyje)
• Potencialų skaičius: 2
• Vardinis skerspjūvis: 1,5 mm² (viengysliai laidai 0,14–1,5 mm²)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki +105 °C
• Nuėmimo ilgis: 8–10 mm
• Taršos laipsnis: 3, viršįtampių kategorija III
• Spalva: balta su geltona svirtimi (KNX spalvinis kodas)

Kodėl verta rinktis

Push-in technologija leidžia įkišti viengyslius laidus be įrankių – tai pagreitina montavimą ir sumažina nuovargį dideliuose projektuose. Baltai geltona spalvų schema atitinka KNX laidų žymėjimo konvencijas, padeda išvengti klaidų. Liepsnai atsparus poliamidas užtikrina ilgaamžiškumą atšiaurioje pramoninėje aplinkoje ir atitinka griežtus saugos reikalavimus.

Kam tinka

• KNX magistralės linijų paskirstymas pastatų automatizavimo skydeliuose
• Jutiklių, pavarų ir magistralės jungtuvų prijungimas išmaniuosiuose pastatuose
• Perpildytos valdymo spintos, kuriose reikia dviejų lygių tankio
• Modernizavimo projektai, reikalaujantys patikimų, nereikalaujančių priežiūros jungčių

Naudinga žinoti

PTTBS 1,5/SWH/U-YE/O-WH yra platesnio Phoenix Contact gnybtų blokų asortimento dalis, todėl suderinamas su standartiniais priedais: galiniais laikikliais, pertvaromis, ženklinimo sistemomis. Platus darbinės temperatūros diapazonas leidžia naudoti tiek viduje, tiek lauke – nuo šaldymo kamerų iki mašinų patalpų. Suvytiems laidams rekomenduojama naudoti antgalius, kad būtų pasiektas pilnas vardinis skerspjūvis.

Patarimas: prieš montuodami įsitikinkite, kad KNX magistralės laidai yra tinkamai nuimti (8–10 mm) ir įkišti iki galo – tai užtikrins patikimą kontaktą ir išvengsite pertrūkių.
