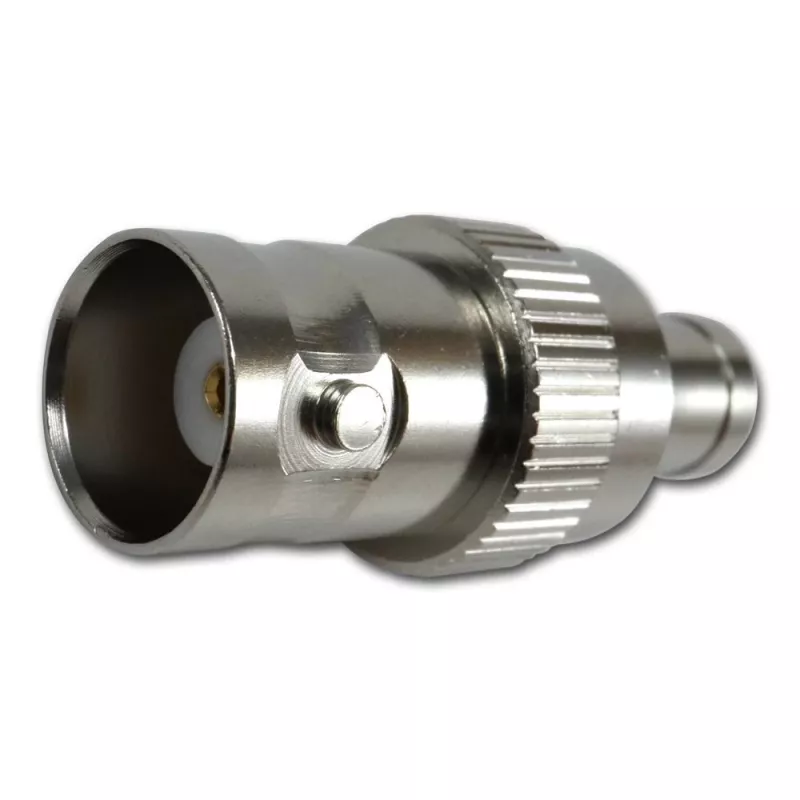

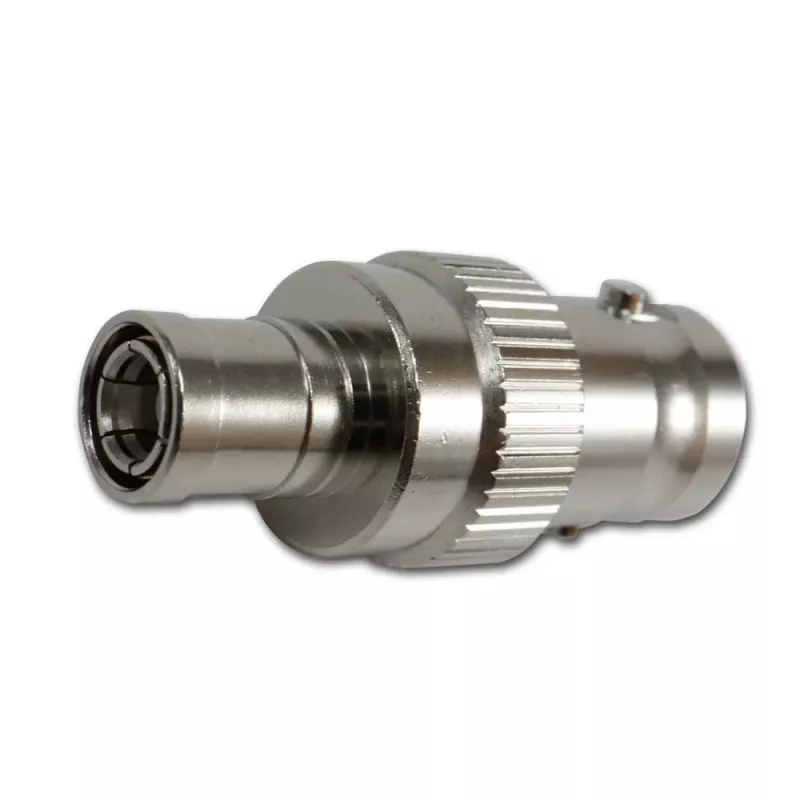

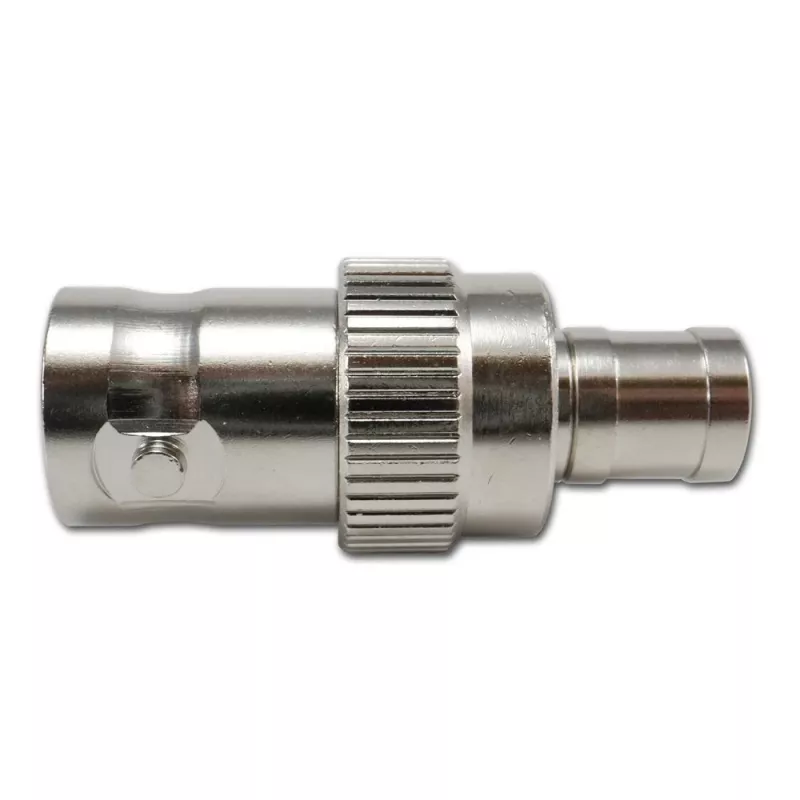

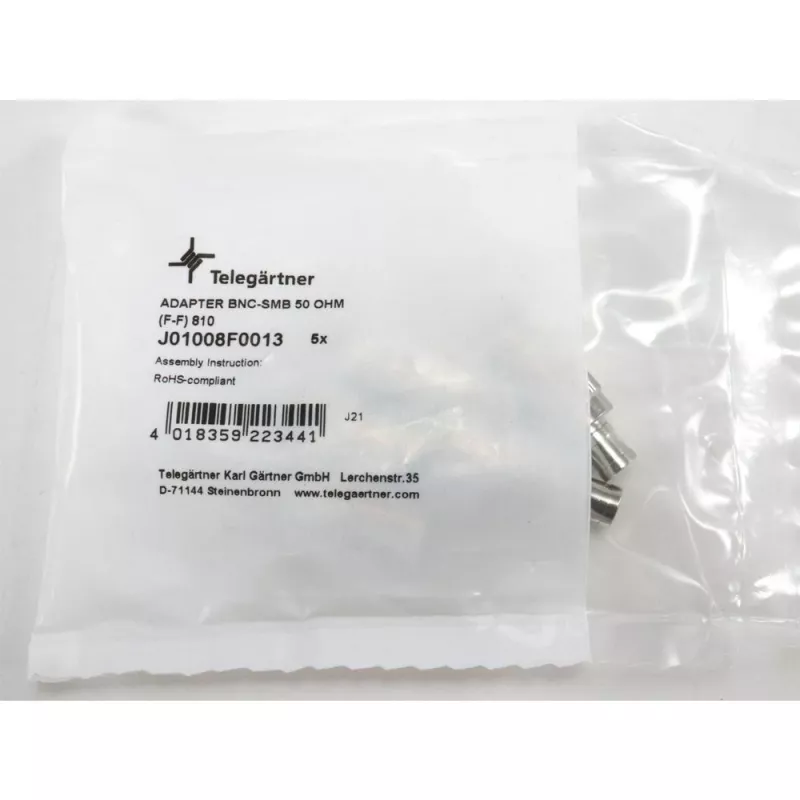

TELEGÄRTNER koaksialinis adapteris BNC moteriškas į SMB moterišką, 50 omų, tiesus, nikeliuotas žalvaris, auksuoti kontaktai J01008F0013

Dažnių diapazonas nuo DC iki 4 GHz – šis tiesus adapteris užtikrina patikimą 50 omų koaksialinį sujungimą tarp BNC ir SMB sąsajų net ir labai ankštose vietose.

Kam skirtas

RF inžinieriams, testavimo specialistams ir tinklo montuotojams, kuriems reikia kompaktiško ir patikimo perėjimo tarp BNC ir SMB jungčių matavimo prietaisuose, telekomunikacijų ar transliacijų įrangoje.

Pagrindinės savybės

• BNC moteriška (lizdas) į SMB moterišką (lizdas), tiesus korpusas
• 50 Ω varža, dažnių diapazonas nuo DC iki 4 GHz
• Nikeliuotas žalvarinis korpusas, auksuoti berilio vario kontaktai
• PTFE izoliatorius, ≥500 sujungimo ciklų
• Darbinė temperatūra nuo -40 °C iki +85 °C

Specifikacijos

• 1 jungtis: BNC moteriška
• 2 jungtis: SMB moteriška
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: berilio varis, auksuotas
• Izoliatorius: PTFE
• Dielektrinė atsparuma įtampa: 1500 Veff
• Izoliacijos varža: ≥5 GΩ
• Sujungimo ciklai: ≥500

Naudojimas

Norėdami sujungti BNC kištuką su SMB kištuku, tiesiog užmaukite adapterį ant abiejų jungčių. BNC pusė fiksuojama pasukamuoju užraktu (bayonet), SMB pusė – spragtelėjimu. Prieš jungdami įsitikinkite, kad kontaktai švarūs ir sausai, o jungtys tvirtai sujungtos.

Patarimas: siekiant išlaikyti signalo vientisumą, reguliariai valykite kontaktus izopropilo alkoholiu ir venkite per didelės jėgos – SMB jungtis jautri mechaniniams pažeidimams. Laikant adapterį, apsaugokite jį nuo drėgmės ir dulkių.
