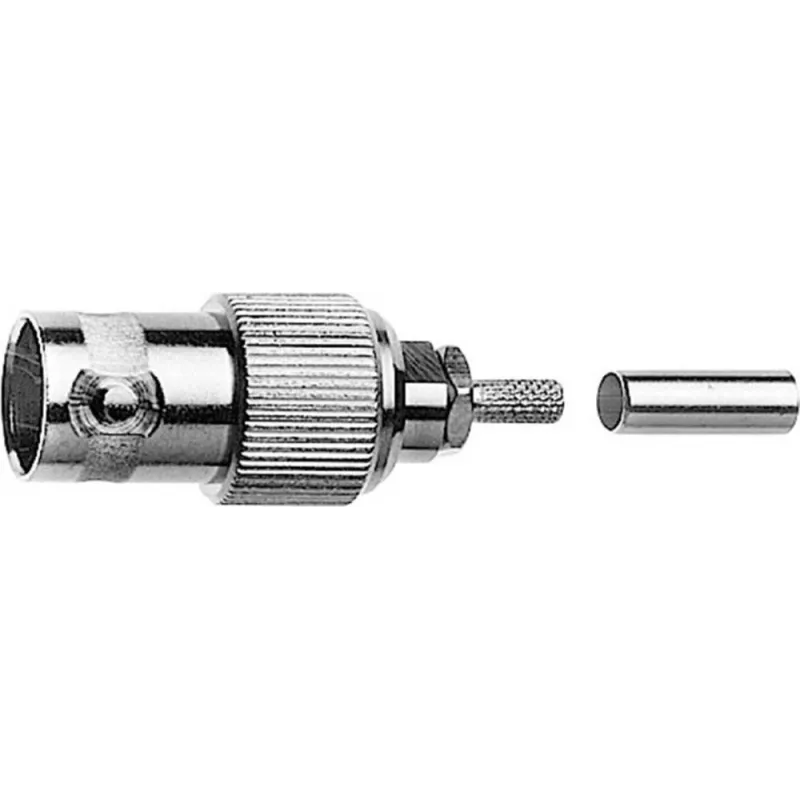

Telegärtner BNC kabelio lizdas Crimp G03 50 Ohm, crimp/crimp, A2913, G03 (RG178 B/U) - 1 vnt. (J01001B0060)

Užtikrinkite nepertraukiamą signalo perdavimą nuo DC iki 4 GHz dažnių ruože su Telegärtner J01001B0060 BNC lizdu. Šis profesionalaus lygio jungiklis, skirtas RG178 B/U koaksialiniam kabeliui, pasižymi išskirtiniu patikimumu ir ilgaamžiškumu, todėl idealiai tinka RF, duomenų, vaizdo perdavimo bei testavimo ir matavimo sistemoms, kuriose reikalingas stabilus 50 omų ryšys.

Privalumai, lemiantys našumą

• Pralaidumas iki 4 GHz – Užtikrina kokybišką signalą aukšto dažnio taikymuose, o VSWR ≤ 1,3 esant 3 GHz garantuoja minimalius atspindžius.
• Auksuoti kontaktai – Centrinis kontaktas ir berilio vario dalys padengtos auksu, užtikrinančiu puikų laidumą ir atsparumą korozijai net ir ilgai naudojant.
• Crimp/crimp prijungimas – Patikimas ir profesionalus montavimas naudojant specialius įrankius, užtikrinantis mechaninį tvirtumą ir elektinį stabilumą.
• Ilgaamžiškumas – 500 sujungimo ciklų ir 500 V RMS įtampos nominalas leidžia naudoti šį jungiklį intensyviai eksploatuojamose sistemose.

Techninė specifikacija

• Jungiklių serija: BNC
• Lytis: Lizdas (moteriškas)
• Varža: 50 omų
• Prijungimo būdas: Crimp (išoriniam ir vidiniam laidininkui)
• Kabelio grupė: G03 (RG178 B/U)
• Korpuso medžiaga: Žalvaris, nikeliuotas
• Kontaktų medžiaga: Žalvaris / berilio varis, auksuoti
• Izoliatorius: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C

Kam skirtas

Šis BNC lizdas rekomenduojamas RF inžinieriams, techninės priežiūros specialistams ir įmonėms, kuriančioms ar prižiūrinčioms ryšio, vaizdo stebėjimo, testavimo įrangą. Jis puikiai tinka ten, kur reikalingas patikimas 50 omų kelias su RG178 B/U kabeliu, pavyzdžiui, laboratorijose, gamyklose ar telekomunikacijų infrastruktūroje.

Kaip naudoti

Prijunkite lizdą prie RG178 B/U kabelio naudodami crimp įrankį: nuimkite izoliaciją, įstatykite centrinį laidininką į kontaktą ir užspauskite, tada užspauskite išorinį ekraną. Užtikrinkite, kad kabelis būtų tvirtai įstatytas iki galo. Sujungimas su BNC kištuku atliekamas pasukant fiksavimo mechanizmą (bayonet), kol išgirsite spragtelėjimą.

Patarimas: Norėdami užtikrinti ilgaamžiškumą ir stabilų signalą, naudokite tik profesionalius crimp įrankius, atitinkančius RG178 kabelio specifikacijas. Reguliariai patikrinkite, ar kontaktai švarūs ir nepažeisti, ypač dirbant aukšto dažnio aplinkose. Sandėliuokite sausose patalpose, kad išvengtumėte korozijos.
