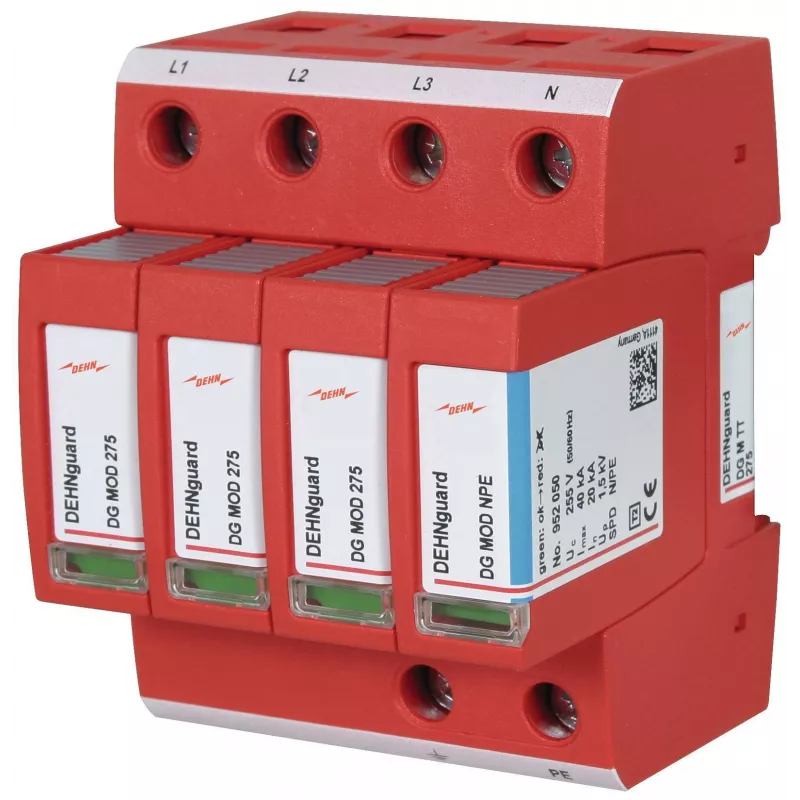

DEHN 952310 modulinis viršįtampių ribotuvas TT ir TN-S sistemoms IP20

Elektros inžinieriams, skydų gamintojams ir pastatų priežiūros specialistams, projektuojantiems ar prižiūrintiems TT ir TN-S įžeminimo sistemas, DEHN 952310 modulinis viršįtampių ribotuvas užtikrina patikimą apsaugą nuo žaibo sukeltų ar perjungimo viršįtampių. Šis įrenginys, atitinkantis EN 61643-11 reikalavimus, yra skirtas montuoti 35 mm DIN bėgeliuose skirstomuosiuose skyduose ir valdymo spintose.

Kodėl verta rinktis

• 2 tipo viršįtampių ribotuvas pagal EN 61643-11
• Vardinis įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 275 V AC
• Vardinis išlydžio srovė: 20 kA (8/20 µs)
• Maksimali išlydžio srovė: 40 kA (8/20 µs)
• Apsaugos lygis: ≤ 1,2 kV
• 4 poliai trifazėms sistemoms
• Montuojamas ant 35 mm DIN bėgelio
• Vizualinė būsenos indikacija (žalia/raudona)
• Integruotas terminis atjungiklis

Techniniai duomenys

• Sistemos suderinamumas: TN-S, TT
• Polių skaičius: 4
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos klasė: IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Korpuso medžiaga: termoplastikas
• Prijungimo skerspjūvis (vientisos gyslos): 1,5–35 mm²
• Prijungimo skerspjūvis (daugiagysliai): 1,5–25 mm²
• Lydžiosios srovės gesinimo geba: 100 A (L-N)
• Reakcijos laikas: < 100 ns

Kaip naudoti

Montuokite DEHN 952310 kuo arčiau įvadinio maitinimo šaltinio, kad apsauga būtų efektyviausia. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių elektros instaliacijos taisyklių. Vizualinis indikatorius leidžia greitai patikrinti būseną profilaktinės priežiūros metu.

Patarimas: reguliariai tikrinkite indikatorių – jei jis raudonas, modulį reikia pakeisti. Montuodami šalia kitų įrenginių, palikite pakankamai vietos vėdinimui ir priėjimui prie gnybtų.
