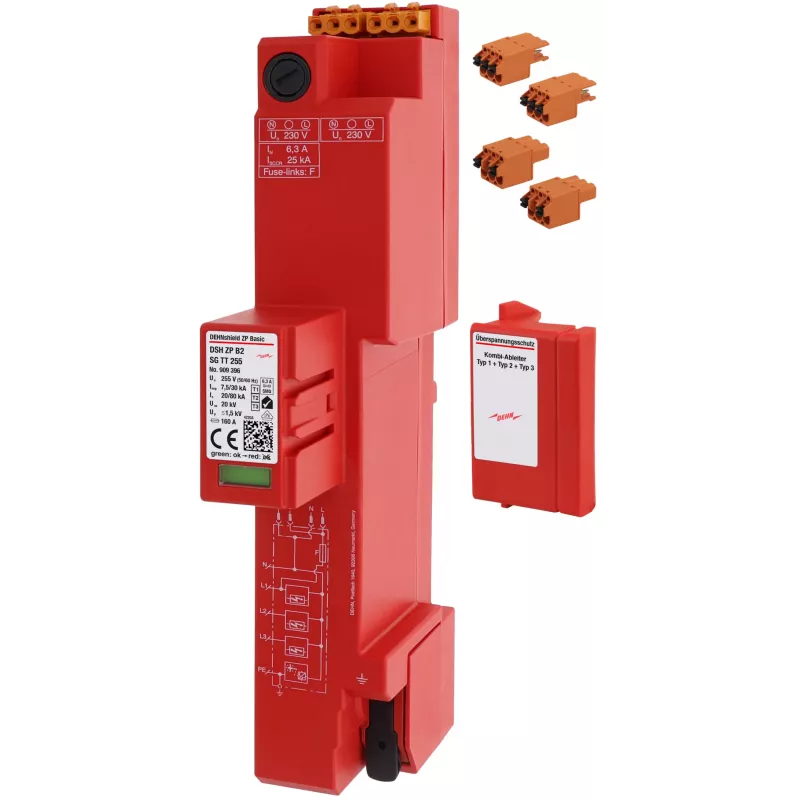

DEHN DSH ZP B2 SG TT 255 kombinuotasis viršįtampių ribotuvas Type 1+2+3 (909396)

DEHN DSH ZP B2 SG TT 255 – tai kombinuotasis viršįtampių ribotuvas (SPD), skirtas apsaugoti žemos įtampos maitinimo tinklus nuo tiesioginių žaibo smūgių ir viršįtampių. Su kibirkštinės technologijos (SG) spragų technologija jis užtikrina patikimą apsaugą TT ir TN-S įžeminimo sistemose.

Privalumai

Kibirkštinės technologijos dėka prietaisas pasižymi dideliu sekančios srovės gesinimo pajėgumu iki 50 kA rms ir trumpojo jungimo atsparumu iki 50 kA rms. Tai leidžia jį naudoti net ir ten, kur tikėtinos didelės trumpojo jungimo srovės. Ribotuvas montuojamas ant 35 mm DIN bėgelio, todėl lengvai integruojamas į pagrindinius skirstymo skydus ar apskaitos spintas.

Kam tinka

• TT įžeminimo sistemoms
• TN-S įžeminimo sistemoms
• Pagrindinio maitinimo įvado apsaugai
• Montavimui apskaitos spintoje (Zählerschrank)

Pagrindinės specifikacijos

• SPD tipas: 1 + 2 + 3 tipas
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominalioji iškrovos srovė (In) (8/20 µs) L-N: 20 kA
• Impulsinė srovė (Iimp) (10/350 µs) L-N: 7 kA vienam poliui
• Bendroji impulsinė srovė (Iimp) (10/350 µs): 25 kA
• Įtampos apsaugos lygis (Up) L-N: ≤ 1,5 kV
• Sekančios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): ≤ 100 ns
• Polių skaičius: 3+1 (TT sistemai)
• Montavimo tipas: 35 mm DIN bėgelis
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Technologija: kibirkštinė (SG)
• Korpuso medžiaga: termoplastikas
• Atitinka standartą: EN 61643-11

Naudojimas

Įrenginys montuojamas pagrindiniame maitinimo skydelyje arba apskaitos spintoje. Svarbu užtikrinti tinkamą įžeminimą ir laikytis EN 61643-11 standarto reikalavimų. Dėl 3+1 polių konfigūracijos jis idealiai tinka TT sistemoms, kuriose reikalinga atskira apsauga tarp fazių ir neutralės.

Patarimas: montuokite kuo arčiau įvado, kad apsaugotumėte visą elektros instaliaciją. Reguliariai tikrinkite ribotuvo būseną – po didelio viršįtampio jis gali būti pažeistas ir jį reikia pakeisti.
