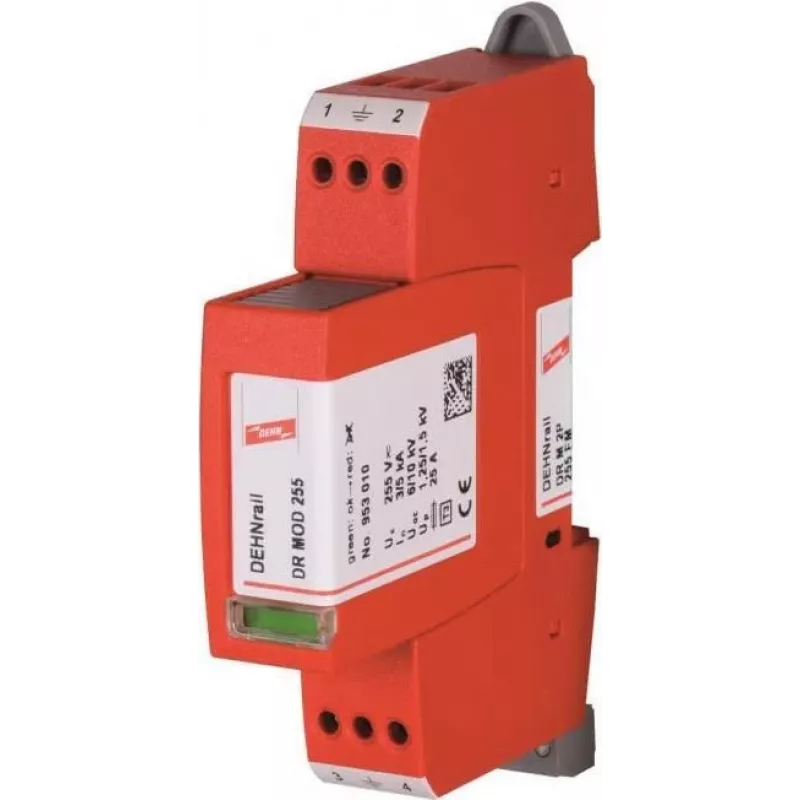

DEHN DEHNrail M 2 polių 255V 2 tipo viršįtampių apsaugos įtaisas 953205

DEHN DEHNrail M – tai kompaktiškas 2 polių 2 tipo viršįtampių apsaugos įtaisas, kuris montuojamas ant 35 mm DIN bėgelio ir užima tik 2 modulius (36 mm). Šis įtaisas skirtas apsaugoti žemos įtampos instaliacijas nuo trumpalaikių viršįtampių, o jo 255 V maksimali nuolatinė darbinė įtampa tinka 230 V vienfazėms sistemoms. Vizualus gedimo indikatorius leidžia akimirksniu įvertinti būseną be papildomų priemonių.

Kodėl verta rinktis DEHN DEHNrail M

• 2 tipo viršįtampių apsauga pagal EN 61643-11 / IEC 61643-11
• 2 polių konstrukcija vienfazėms kintamosios srovės sistemoms
• Nominali iškrovos srovė (In) 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax) 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up) ≤ 1,2 kV
• Vizualus gedimo indikatorius: žalia = tvarkinga, raudona = sugedęs
• Montuojamas ant 35 mm DIN bėgelio (EN 60715), 2 modulių pločio

Naudojimas kasdienėje veikloje

Sumontuotas skirstomuosiuose skyduose, DEHNrail M 2 polių 255 V apsaugo prijungtą įrangą nuo viršįtampių padarytos žalos. Jo reakcijos laikas ≤ 25 ns užtikrina greitą viršįtampių apribojimą, o maksimalus apsauginis saugiklis 125 A gG leidžia integruoti į standartines grandines. Įtaisas veikia plačiame temperatūrų diapazone nuo -40 °C iki +80 °C ir yra priskirtas IP20 apsaugos klasei, skirta naudoti patalpose. Prijungimo skerspjūviai iki 35 mm² vienagyslių arba 25 mm² daugiagyslių laidų atitinka tipinius laidus.

Techninės specifikacijos

• SPD tipas: 2
• Polių skaičius: 2
• Nominali įtampa AC (UN): 230 V
• Maksimali nuolatinė darbinė įtampa AC (UC): 255 V
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up): ≤ 1,2 kV
• Reakcijos laikas (tA): ≤ 25 ns
• Maks. apsauginis saugiklis (L-L/L-N): 125 A gG
• Montavimo tipas: 35 mm DIN bėgelis (EN 60715)
• Gedimo indikacija: vizuali (žalia = tvarkinga, raudona = sugedęs)
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos klasė: IP20
• Atitiktis standartams: EN 61643-11 / IEC 61643-11
• Prijungimo skerspjūvis (maks.): 35 mm² (vienagyslis) / 25 mm² (daugiagyslis)
• Plotis DIN moduliais: 2 TE (36 mm)

Pabaigai

DEHNrail M 2 polių 255 V sujungia patikimą viršįtampių apsaugą su kompaktišku dizainu – tai praktiškas pasirinkimas gyvenamiesiems ir komerciniams skirstomiesiems skydams.
