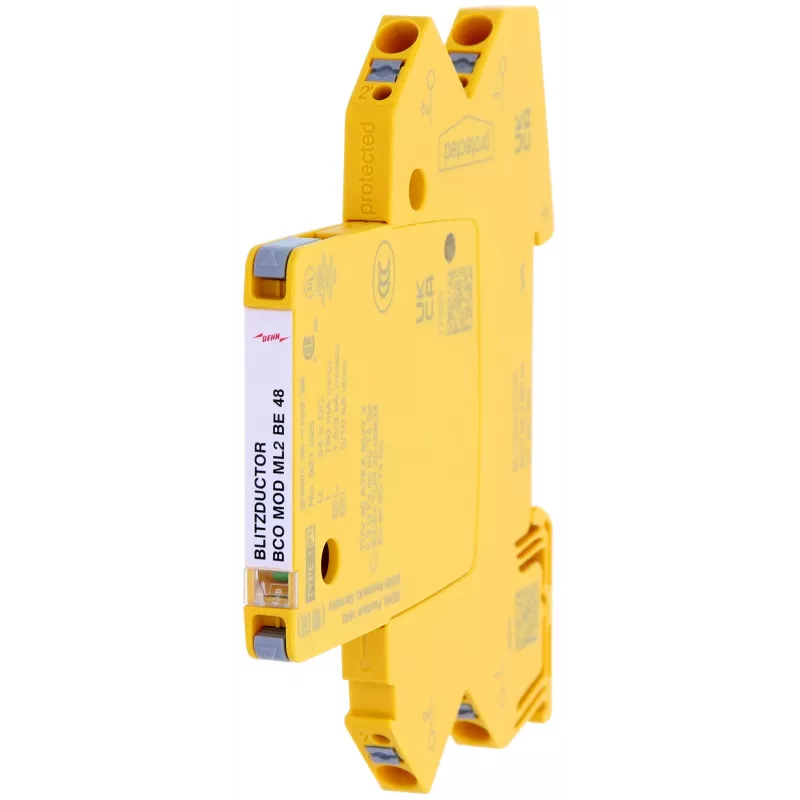

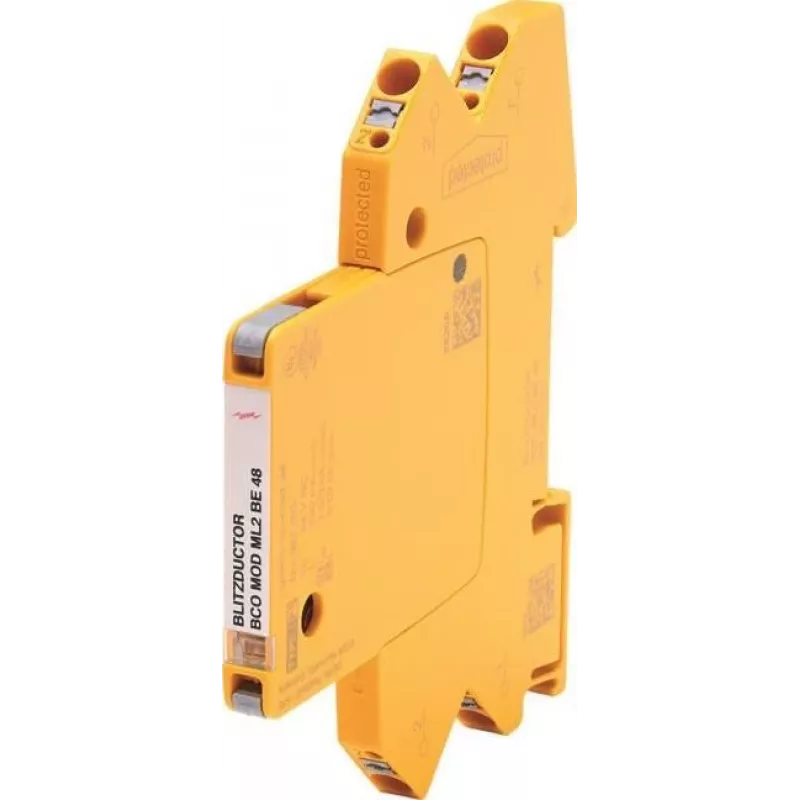

DEHN 927225 BCO ML2 BE 48 modulinis kombinuotasis viršįtampių ribotuvas 2 viengysliams laidininkams

Matavimo ir valdymo sistemų signalų grandinės patiria žaibo sukeltus viršįtampius, kurie gali sugadinti jautrią įrangą ir sutrikdyti procesų valdymą. DEHN BCO ML2 BE 48 modulinis kombinuotasis viršįtampių ribotuvas skirtas apsaugoti dvi viengysles linijas (vieną porą) nuo linijos į liniją ir linijos į žemę viršįtampių, išlaikant signalo kokybę.

Privalumai profesionalams

• Apsaugo 2 laidininkus (1 porą) matavimo ir valdymo grandinėse
• Nominali įtampa 48 V DC, maksimali nuolatinė darbinė įtampa 53 V DC
• Didelė iškrovos galia: 10 kA (8/20 µs) nominali, 2,5 kA (10/350 µs) impulsinė vienai linijai
• Žemi apsaugos lygiai: ≤250 V linija-linija, ≤600 V linija-PE
• Plati dažnių juosta: ribinis dažnis 10 MHz, įterpimo nuostoliai ≤0,3 dB esant 10 MHz
• Maža talpa ≤100 pF, tinka aukšto dažnio signalams
• Patvarus IP65 korpusas, atsparus UV spinduliuotei, skirtas atšiaurioms aplinkoms
• Darbinė temperatūra nuo -40 °C iki +80 °C

Kasdienis naudojimas

Montuojamas varžtinėmis jungtimis ant paviršiaus, BCO ML2 BE 48 lengvai integruojamas į valdymo spintas ar lauko korpusus. IP65 apsaugos klasė leidžia įrengti dulkėtose ar drėgnose vietose be papildomos apsaugos. Maža talpa ir aukštas ribinis dažnis užtikrina, kad net greiti analoginiai signalai ar skaitmeniniai duomenų srautai praeitų be iškraipymų, o galingas viršįtampių slopinimas saugo jautrią elektroniką nuo žaibo sukeltų trumpalaikių viršįtampių.

Techninės specifikacijos

• Gaminio tipas: Modulinis kombinuotasis viršįtampių ribotuvas
• Paskirtis: Matavimo ir valdymo sistemos, analoginiai/skaitmeniniai sąsajos
• Laidininkų skaičius: 2 (1 pora)
• Nominali įtampa (Un): 48 V DC
• Maksimali nuolatinė darbinė įtampa (Uc): 53 V DC
• Nominali iškrovos srovė (In): 10 kA (8/20 µs)
• Impulsinė iškrovos srovė (Iimp): 2,5 kA (10/350 µs) vienai linijai
• Apsaugos lygis (Up) linija-linija: ≤250 V
• Apsaugos lygis (Up) linija-PE: ≤600 V
• Ribinis dažnis (fg): 10 MHz (esant 100 Ω)
• Įterpimo nuostoliai (aE): ≤0,3 dB (esant 10 MHz)
• Talpa (C) linija-linija: ≤100 pF
• Talpa (C) linija-PE: ≤100 pF
• Jungties tipas: Varžtinės jungtys
• Montavimo tipas: Paviršinis montavimas (sieninis)
• Korpuso medžiaga: Termoplastikas, atsparus UV
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP65

Praktiniai patarimai

DEHN BCO ML2 BE 48 užtikrina patikimą viršįtampių apsaugą kritinėms signalų linijoms, nesumažindamas signalo kokybės – tai būtinas komponentas pramoninės automatizacijos ir procesų valdymo sprendimuose. Montuodami įsitikinkite, kad varžtinės jungtys tvirtai priveržtos, o korpusas apsaugotas nuo tiesioginio vandens poveikio, nors IP65 leidžia naudoti drėgnose patalpose. Reguliariai tikrinkite, ar nepažeistas korpusas ir ar nėra korozijos požymių.
