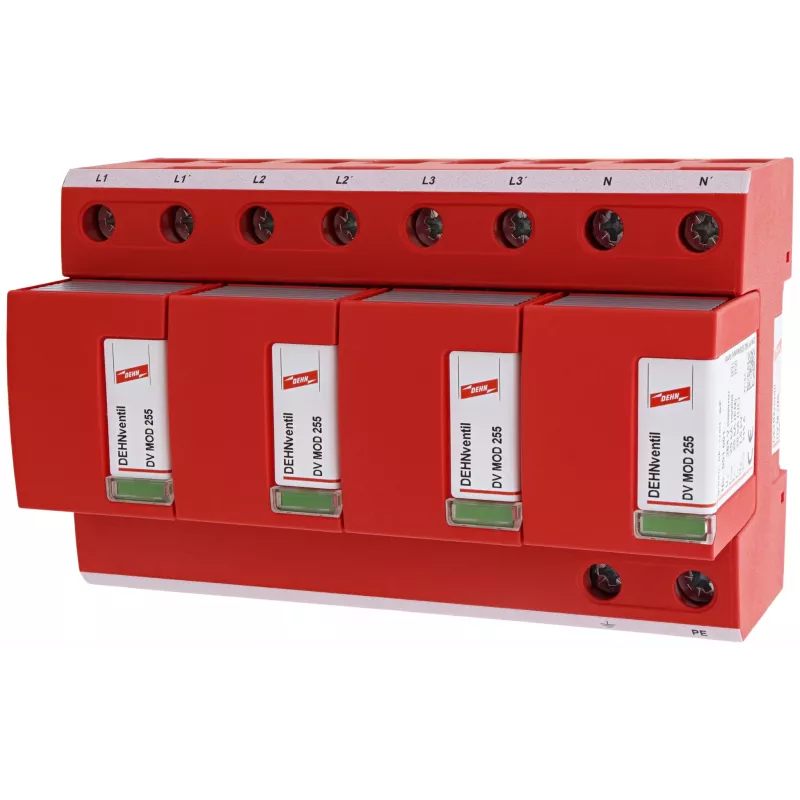

DEHN 951400 modulinis kombinuotasis viršįtampių ribotuvas TN-S sistemoms IP20

Kai žaibo smūgio srovė siekia 50 kA (10/350 µs), DEHN 951400 užtikrina patikimą apsaugą TN-S sistemose. Šis modulinis kombinuotasis viršįtampių ribotuvas sujungia 1 ir 2 tipo apsaugą viename įrenginyje, todėl tinka tiek pagrindiniam, tiek paskirstymo skydams.

Kodėl verta rinktis

• 1 ir 2 tipo apsauga TN-S sistemoms
• Didelė bendroji žaibo impulso srovė: 50 kA (10/350 µs)
• RADAX-Flow kibirkšties tarpelio technologija, užtikrinanti patikimą veikimą
• Integruotas terminis atjungiklis saugiam darbui
• Kompaktiškas 4 modulių plotis – taupo vietą skydelyje

Techniniai duomenys

• Sistemos konfigūracija: TN-S
• Nominali įtampa: 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Bendroji žaibo impulso srovė (10/350 µs): 50 kA
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Maksimali iškrovos srovė (8/20 µs): 50 kA
• Apsaugos įtampos lygis: ≤ 1,5 kV
• Sekimo srovės gesinimo geba: 50 kA rms
• Trumpojo jungimo atsparumas: 50 kA rms
• Polių skaičius: 3+1
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Kam tinka

Rekomenduojama komerciniams ir pramoniniams objektams, kuriuose įrengtos TN-S maitinimo sistemos ir reikalinga patikima apsauga nuo žaibo bei perjungimo viršįtampių. Dėl modulinės konstrukcijos lengvai integruojamas į esamus skydus.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio, laikydamiesi gamintojo instrukcijų. Prijunkite prie TN-S sistemos fazių ir neutralės, užtikrindami tinkamą įžeminimą. Integruotas terminis atjungiklis automatiškai atjungia įrenginį gedimo atveju.

Patarimas: reguliariai tikrinkite viršįtampių ribotuvo būklę ir laikykitės gamintojo nurodytų techninės priežiūros intervalų, kad apsauga išliktų efektyvi visą eksploatacijos laiką.
