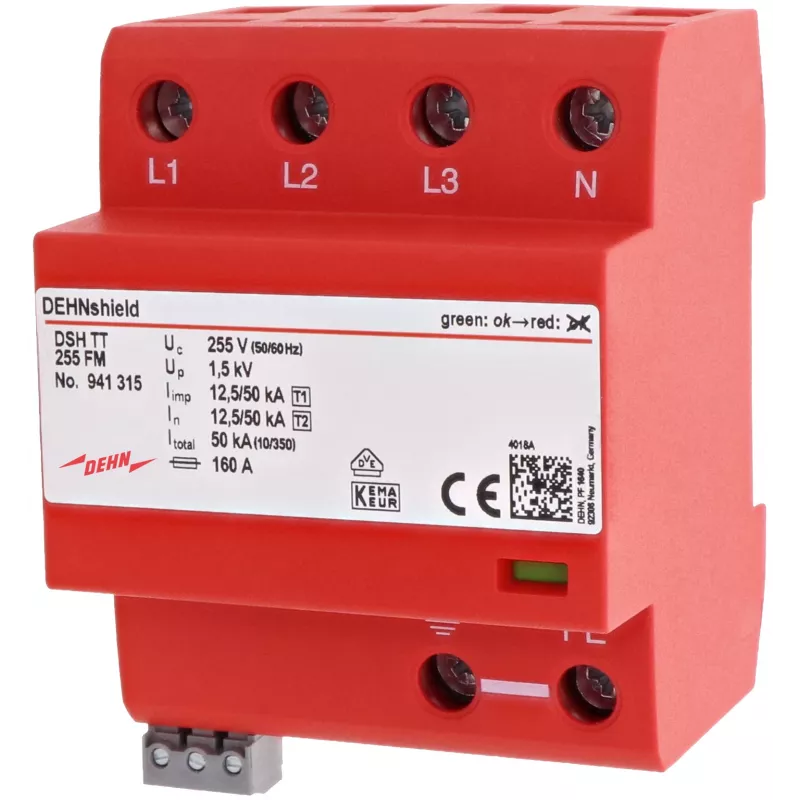

DEHN 941315 DSH TT 255 FM 1+2 tipo viršįtampių ribotuvas trifazėms TT/TN-S sistemoms

Trifaziuose skirstomuosiuose tinkluose, kuriuose veikia jautri elektronika, vienas netikėtas viršįtampis gali sukelti brangius gedimus. DEHN 941315 DSH TT 255 FM užtikrina patikimą apsaugą sujungdamas 1 ir 2 tipo apsaugą viename įrenginyje – tai taupo vietą skydelyje ir montavimo laiką.

Privalumai

• Kombinuota 1+2 tipo apsauga – vienas modulis atlieka abi funkcijas, todėl nereikia atskirų 1 ir 2 tipo ribotuvų.
• Didelė iškrovos galia – nominali iškrovos srovė 20 kA (8/20 µs), maksimali 50 kA, impulsinė srovė 7 kA (10/350 µs) – atlaiko net stiprius žaibo smūgius.
• Nuotolinis signalizavimas (FM) – kontaktas leidžia stebėti ribotuvo būseną pastato valdymo sistemose ir laiku atlikti profilaktinę priežiūrą.
• Universalus taikymas – tinka tiek TT, tiek TN-S įžeminimo sistemoms.
• Platus temperatūrų diapazonas – veikia nuo -40 °C iki +80 °C, todėl tinka įvairiose aplinkose.

Kam skirta

• Trifaziams žemos įtampos skirstomiesiems tinklams
• TT ir TN-S įžeminimo sistemoms
• Jautrios elektronikos apsaugai pramonės, komercijos ir gyvenamuosiuose objektuose
• Pagrindiniams skirstomiesiems skydams, kuriuose reikalinga visa apimanti apsauga

Pagrindinės specifikacijos

• Nominali įtampa: 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Maksimali iškrovos srovė (8/20 µs): 50 kA
• Impulsinė srovė (10/350 µs): 7 kA
• Apsaugos įtampos lygis: ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba: 100 A AC
• Reakcijos laikas: ≤ 100 ns
• Darbinė temperatūra: -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Polių skaičius: 3+1 (3 fazės + N-PE)
• Nuotolinio signalizavimo kontaktas: yra
• Atitinka standartus: IEC 61643-11 / EN 61643-11
• Trumpojo jungimo atsparumas: 25 kA
• Maksimalus apsauginis saugiklis: 160 A gG

Naudojimas

Montuokite pagrindiniame skirstomajame skydelyje, kad apsaugotumėte visą instaliaciją. Prijunkite prie įžeminimo sistemos pagal vietinius reikalavimus. Nuotolinio signalizavimo kontaktą galima integruoti į pastato valdymo sistemą, kad būtų galima stebėti įrenginio būseną ir laiku reaguoti į gedimus.

Patarimas: įsitikinkite, kad įžeminimo varža atitinka reikalavimus – nuo to priklauso visa apsaugos efektyvumas. Reguliariai tikrinkite indikatorių ir, jei įmanoma, naudokite nuotolinį signalizavimą, kad išvengtumėte netikėtų prastovų. Montavimą patikėkite kvalifikuotam elektrikui.
