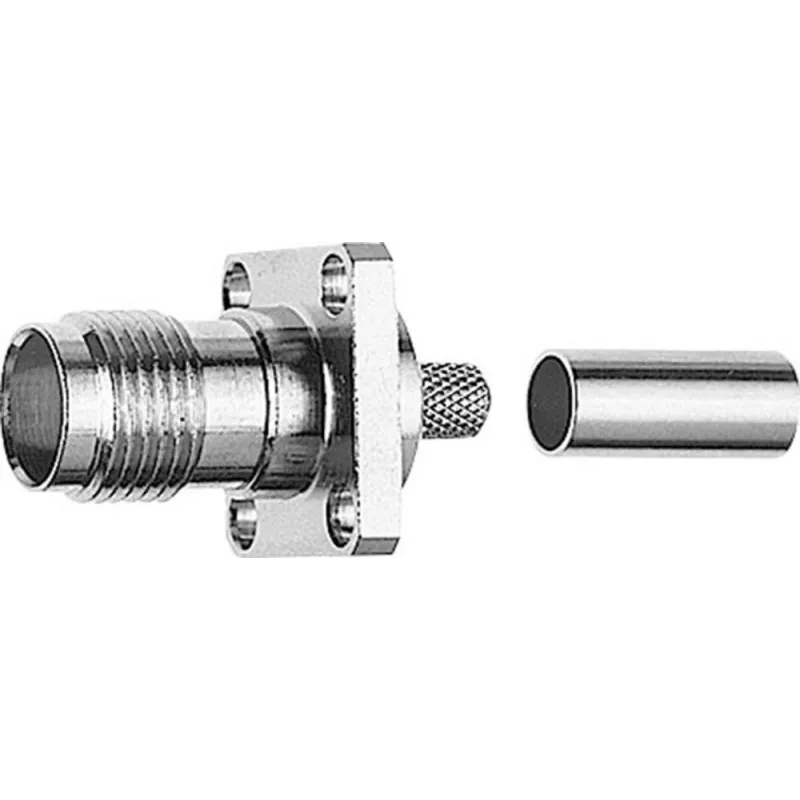

Telegärtner TNC lizdas, flanšinis, 50 omų, crimp/crimp, RG-58 C/U kabeliui, nikelis/auksas, 1 vnt. J01011A0045

Kai RF sistemoje jungtis neatlaiko vibracijos ar temperatūros pokyčių, atsiranda signalo atspindžiai ir periodiški ryšio sutrikimai. Telegärtner J01011A0045 TNC lizdas su flanšiniu tvirtinimu ir crimp/crimp prijungimu užtikrina stabilų 50 omų impedansą net ir eksploatuojant sudėtingomis sąlygomis.

Kam skirta

RF inžinieriams, antenų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimos srieginės koaksialinės jungties ant skydų, korpusų ar įrangos šasi. Tinka bandymų stendams, radijo ryšio linijoms ir pramoniniams RF tinklams, kur jungtis dažnai jungiama ir atjungiama, o veikimas turi išlikti stabilus.

Pagrindinės savybės

• TNC serijos lizdas (female) su sriegine mova – patikimas sujungimas ir atsparumas vibracijai
• 50 omų impedansas, suderintas su RG-58 C/U koaksialiniu kabeliu
• Crimp/crimp prijungimas tiek centriniam kontaktui, tiek išoriniam laidininkui – ilgaamžė, hermetiška jungtis
• Flanšinis tvirtinimas su keturiomis skylėmis – standus montavimas skydelyje ar šasi
• Nikeliuotas žalvarinis korpusas ir auksuotas centrinis kontaktas – atsparumas korozijai ir maža kontaktinė varža
• PTFE izoliatorius, leidžiantis naudoti iki 11 GHz dažnius
• Darbinė temperatūra nuo -55 °C iki +155 °C
• 500 V RMS įtampa ir ≥500 sujungimo ciklų

Specifikacijos

• Jungčių serija: TNC
• Jungties tipas: lizdas (female)
• Montavimo tipas: flanšinis, kabelinis
• Impedansas: 50 omų
• Kabelių grupė: RG-58 C/U
• Centrinio kontakto prijungimas: crimp
• Išorinio laidininko prijungimas: crimp
• Sujungimo mechanizmas: srieginis
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–11 GHz
• Įtampa: 500 V RMS
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥500
• Pakuotė: 1 vnt.

Naudojimo patarimai

Naudokite tinkamą crimp įrankį, sukalibruotą RG-58 C/U movos dydžiui, kad būtų užtikrintas pilnas 360° sujungimas. Montuodami ant skydelio, plonai padenkite flanšą apsauginiu nuo oksidacijos junginiu – tai pagerins sandarumą aplinkoje.

Patarimas: prieš crimpuodami nuvalykite kabelio ekraną iki reikiamo ilgio ir įsitikinkite, kad centrinis laidininkas nepažeistas. Periodiškai patikrinkite sujungimo sukimo momentą – srieginė TNC jungtis turi būti priveržta, bet ne per stipriai, kad būtų išvengta sriegių pažeidimo.
