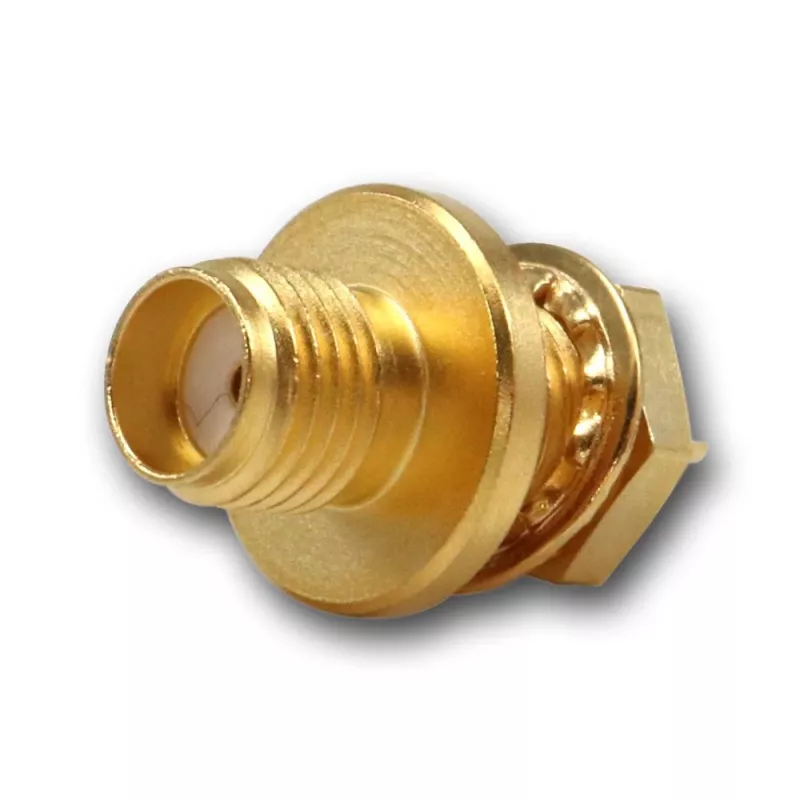

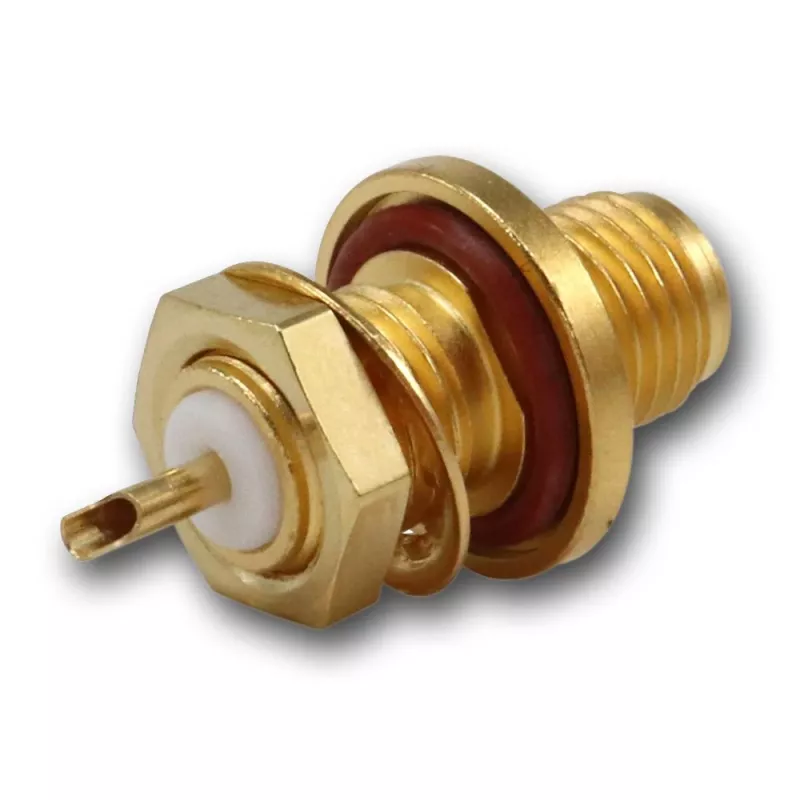

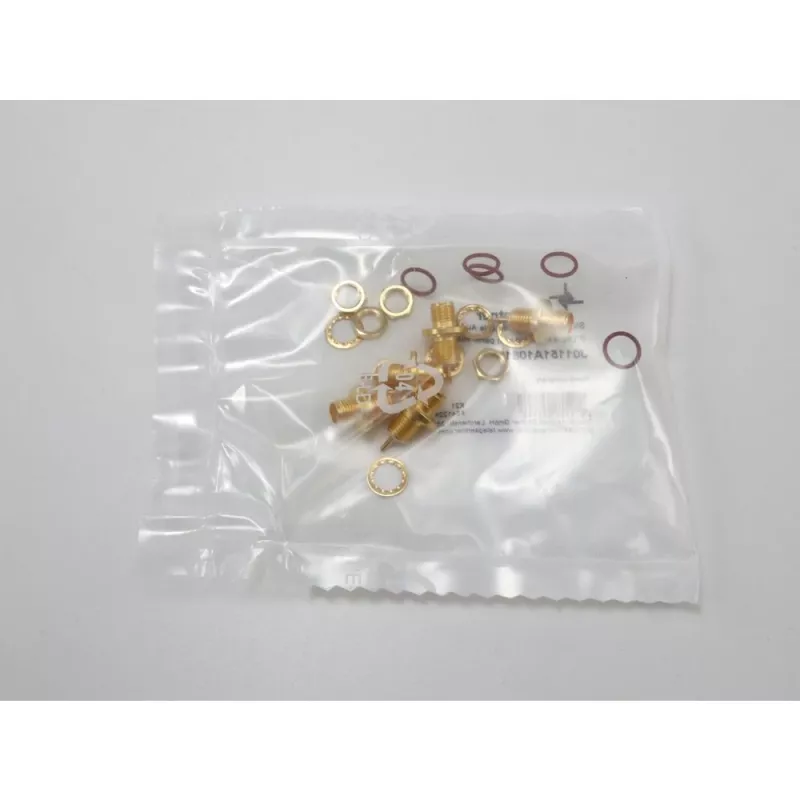

Telegärtner SMA korpuso lizdas, priekinio montavimo, sandarinimo žiedas, Z27, auksuotas, 5 vnt. (J01151A1081)

Kai reikia stabilaus signalo iki 18 GHz, šis SMA korpuso lizdas su auksuotais kontaktais užtikrina patikimą perdavimą net ir reikliausiose RF sistemose. Jo VSWR ≤ 1,25 esant 6 GHz leidžia išvengti signalo atspindžių, kurie gadina matavimus ar ryšio kokybę.

Kodėl verta rinktis

• Auksuoti kontaktai – maža kontaktinė varža ir atsparumas korozijai
• PTFE izoliatorius – aukštatemperatūris stabilumas ir maži nuostoliai
• Sandarinimo žiedas – apsauga nuo drėgmės ir dulkių
• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C
• Ilgaamžiškumas – 500 sujungimo ciklų

Techniniai duomenys

• Jungties tipas: SMA lizdas (moteriškas)
• Montavimo tipas: korpusinis, priekinio skydo montavimas
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 18 GHz
• VSWR: ≤ 1,25 esant 6 GHz
• Dielektrinė bandymo įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža: centrinė ≤ 3 mΩ, išorinė ≤ 2 mΩ
• Korpuso medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Montavimo sriegis: M8x0,75
• Serija: Z27

Kam tinka

Šis lizdas skirtas profesionalams, kuriantiems RF įrangą, testavimo stendus, antenų sistemas ar telekomunikacijų įrenginius. Jis puikiai tinka ten, kur reikalingas patikimas priekinio skydo montavimas ir apsauga nuo aplinkos poveikio.

Kaip naudoti

Lizdas montuojamas į priekinį skydą per M8x0,75 srieginę angą. Sandarinimo žiedas uždedamas prieš priveržiant, kad būtų užtikrinta apsauga. Prijungus SMA kištuką, rekomenduojama priveržti 0,8–1,1 Nm jėga, kad būtų išlaikytas stabilus kontaktas ir išvengta pažeidimų.

Patarimas: prieš montuodami nuvalykite kontaktus izopropilo alkoholiu ir naudokite momentinį veržliaraktį – taip prailginsite jungties tarnavimo laiką ir išlaikysite parametrus.
