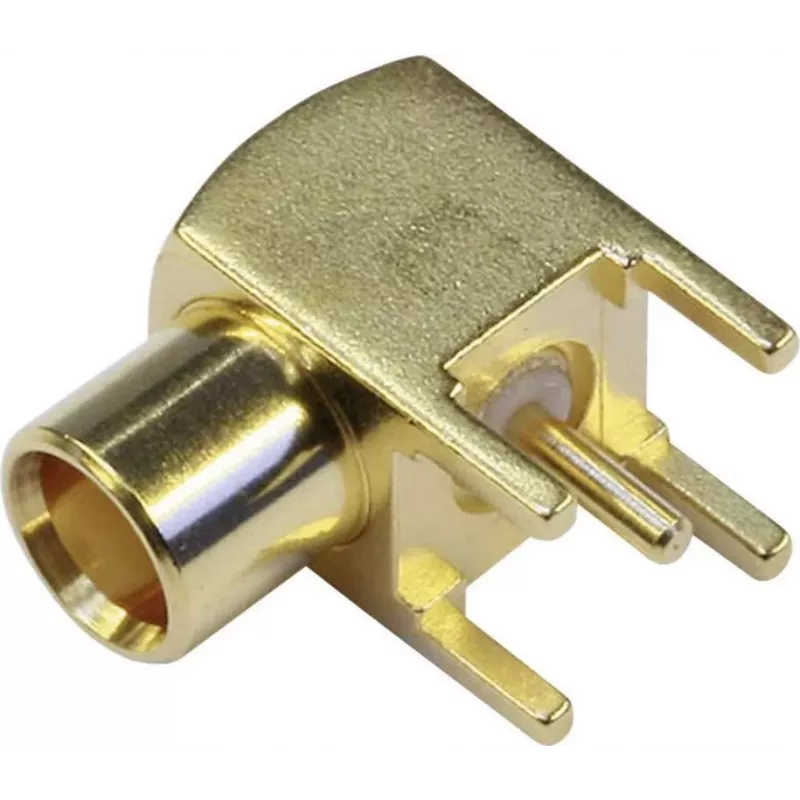

TELEGÄRTNER MCX lizdas PCB vertikalus 50 omų RF jungtis J01271A0161

Kai reikia patikimo 50 omų signalo kelio iki 6 GHz, kiekvienas kontaktas turi būti nepriekaištingas. TELEGÄRTNER MCX lizdas J01271A0161 užtikrina stabilų ryšį aukšto dažnio spausdintinėse plokštėse, kur vietos mažai, o reikalavimai dideli. Auksu dengti žalvario korpusas ir berilio vario kontaktai išlaiko signalo vientisumą net ekstremaliomis sąlygomis.

Privalumai

MCX sąsaja su push-on fiksavimo mechanizmu leidžia greitai ir saugiai prijungti koaksialinį kabelį. Vertikali montavimo konstrukcija palengvina PCB surinkimą – jungtis tvirtinama per skylutes tiesiai ant plokštės. PTFE izoliatorius užtikrina mažus nuostolius ir stabilų darbą nuo -65 °C iki +165 °C temperatūroje. Dėl kompaktiškų matmenų ši jungtis puikiai tinka didelio tankio RF projektams.

Kam skirta

• RF moduliams ir belaidžio ryšio įrenginiams
• Testavimo ir matavimo įrangai
• GPS ir telemetrijos sistemoms
• Aukšto dažnio PCB sprendimams iki 6 GHz

Pagrindinės specifikacijos

• Jungčių serija: MCX
• Jungties tipas: koaksialinis RF lizdas (moteriškas)
• Montavimas: PCB, vertikalus, per skylutes
• Impedansas: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Kontaktų medžiaga: berilio varis, auksuotas
• Izoliatorius: PTFE
• Įtampa: 170 V RMS
• Darbinė temperatūra: -65 °C iki +165 °C

Naudojimo patarimai

Norėdami užtikrinti optimalų veikimą, patikrinkite, ar PCB kontaktų aikštelės tiksliai atitinka jungties išdėstymą, ir naudokite suderinamą MCX kištuką. Montuodami per skylutes, venkite perkaitimo – litavimo temperatūra neturi viršyti rekomenduojamos. Ši jungtis idealiai tinka aukšto dažnio grandinėms, kuriose svarbus patikimas signalo perdavimas ir ilgaamžiškumas.
