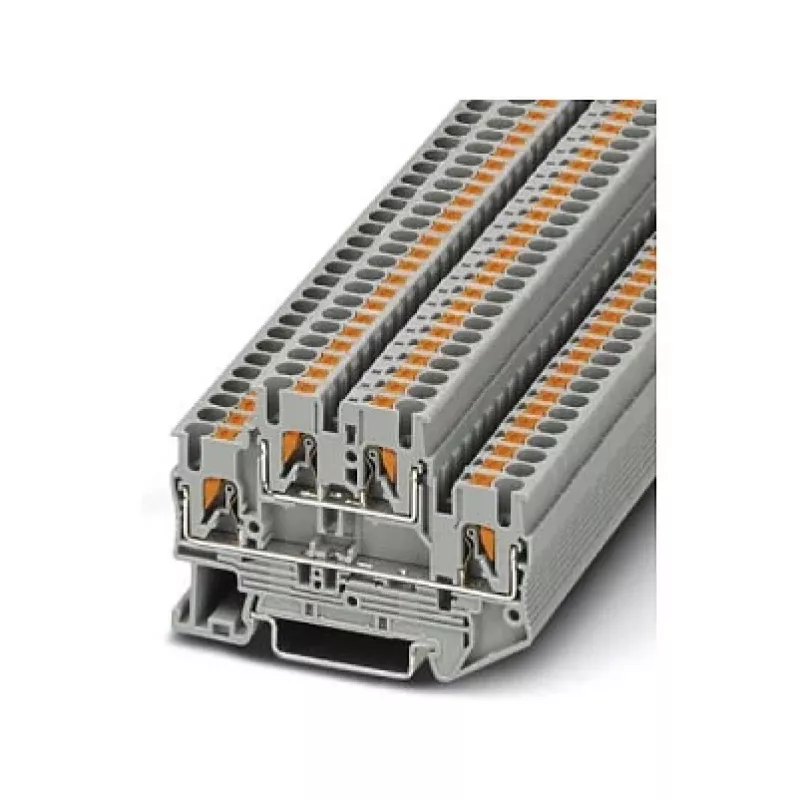

Phoenix 3210567 PTTB 2.5 dviejų lygių gnybtų blokas, push-in, 2,5 mm², 500 V, 22 A, pilkas

Inžinieriams ir pramonės automatizavimo specialistams, kurie kasdien susiduria su ribotos erdvės valdymo spintomis, Phoenix 3210567 PTTB 2.5 yra sprendimas, leidžiantis efektyviai išnaudoti kiekvieną DIN bėgio milimetrą. Šis dviejų lygių gnybtų blokas su push-in technologija ne tik sumažina montavimo laiką, bet ir užtikrina patikimą ryšį net ir esant vibracijai – tai ypač svarbu gamybos įrenginiuose ir energetikos sistemose.

Kodėl verta rinktis šį gnybtų bloką?

Pagrindinis privalumas – keturios jungtys viename kompaktiškame korpuse. Dviejų lygių konstrukcija leidžia dvigubai padidinti laidų tankį DIN bėgyje, nesuderinant patikimumo. Push-in jungtis veikia be įrankių – pakanka įkišti kietą laidą, ir kontaktas užfiksuojamas akimirksniu. Tai ypač aktualu, kai montuojama daug gnybtų iš eilės, pavyzdžiui, PLC sistemose ar skirstomuosiuose skyduose.

Kam tinka šis gnybtų blokas?

• Pramonės automatizavimo sistemų integratoriams, ieškantiems greito ir patikimo laidų sujungimo.
• Valdymo spintų gamintojams, norintiems optimizuoti erdvę ir sumažinti montavimo kaštus.
• Energetikos objektų priežiūros specialistams, kuriems svarbus atsparumas vibracijai ir aukšta šiluminė klasė.

Pagrindinės specifikacijos

• Tipas: dviejų lygių gnybtų blokas
• Jungimo būdas: push-in (stumiamasis)

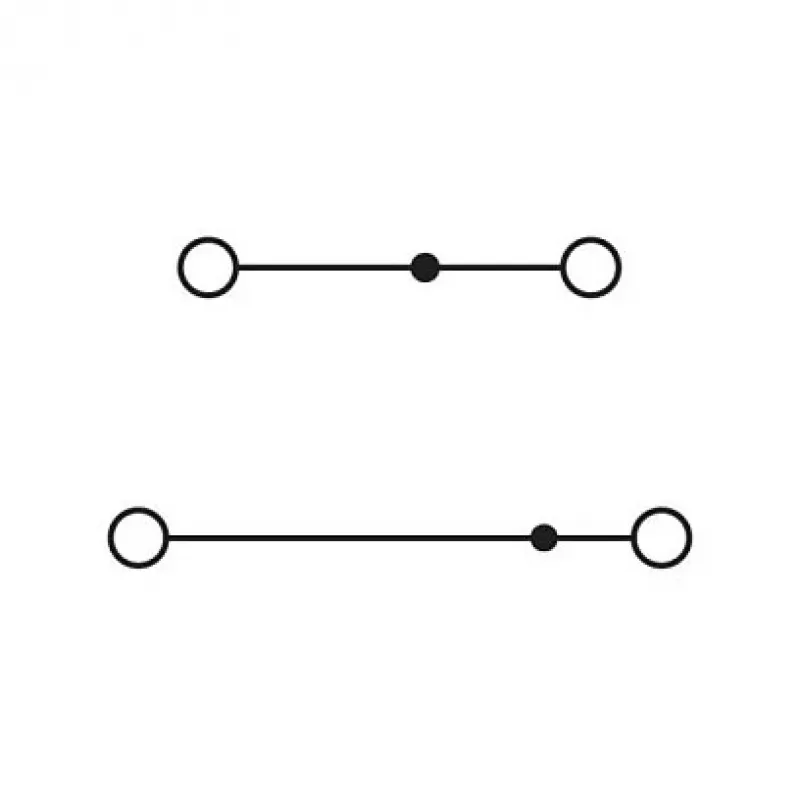

• Lygiai: 2
• Jungtys: 4
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 22 A
• Impulsinė įtampa: 6 kV
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN bėgis NS 35/7,5 ir NS 35/15
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Nuėmimo ilgis: 10 mm
• Min. kieto laido skerspjūvis: 0,14 mm²
• Maks. kieto laido skerspjūvis: 4 mm²
• Min. lankstaus laido skerspjūvis: 0,14 mm²
• Maks. lankstaus laido skerspjūvis: 2,5 mm²

Kaip naudoti?

Gnybtų blokas montuojamas ant standartinio 35 mm DIN bėgio. Prieš jungiant laidą, nuimkite izoliaciją iki 10 mm ilgio. Kietą laidą įkiškite tiesiai į angą – spyruoklė užfiksuos kontaktą. Lanksčiam laidui rekomenduojama naudoti įvorę, kad būtų užtikrintas patikimas kontaktas. Atjungimui pakanka paspausti spyruoklę atsuktuvu.

Patarimas profesionalams: norėdami dar labiau pagreitinti montavimą, naudokite Phoenix zB 2,5 skirtąsias šukas – jos leidžia sujungti kelis gnybtų blokus be papildomų laidų, taupant laiką ir mažinant klaidų riziką.
