BlueOptics SFP5141FU5MKB InfiniBand šviesolaidinis kabelis 5 m MPO 4x LC

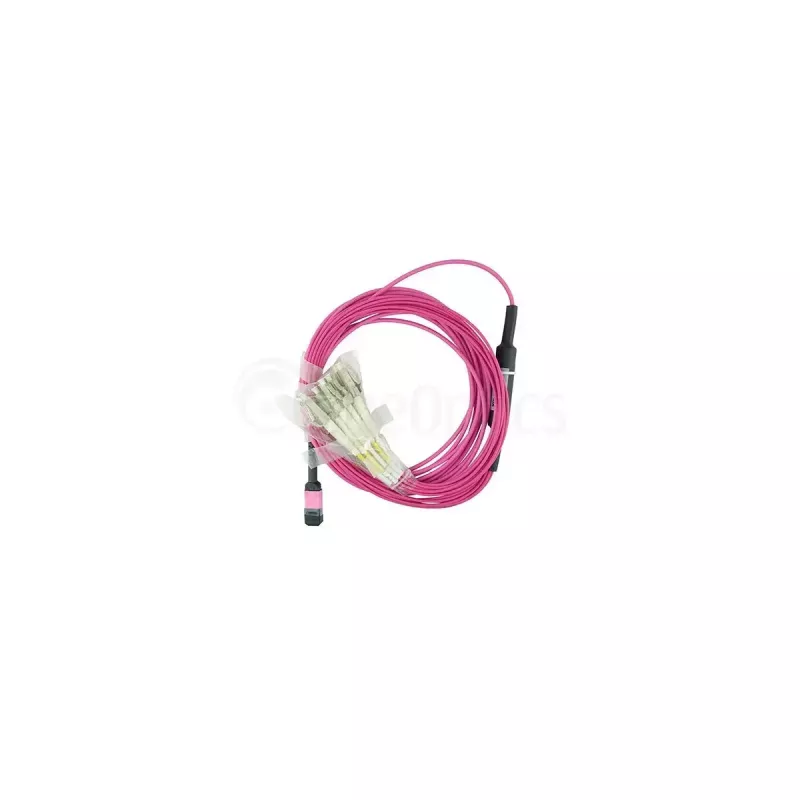

„BlueOptics SFP5141FU5MKB“ yra 5 metrų ilgio OM4 daugiamodis šviesolaidinis atšakinis kabelis, skirtas didelės spartos duomenų perdavimui InfiniBand ir kitose tinklo aplinkose. Viename gale yra MPO jungtis, kitame – keturios LC dvigubos jungtys. Kabelis pagamintas su LSZH (mažai dūmų, be halogenų) apvalkalu, turi 8 šviesolaidžius (1–4 ir 9–12 gyslų išvedimas QSFP naudojimui) ir yra gamykliškai išbandytas įterpimo ir grįžimo nuostoliams, užtikrinant pastovią signalo kokybę.

Privalumai

MPO į 4x LC konstrukcija sumažina montavimo laiką, nes nereikia lauko suvirinimo, ir supaprastina jungtis tarp MPO kasečių, QSFP modulių ir LC sąsajų. OM4 daugiamodis pluoštas suteikia didesnį pralaidumą ir mažesnį slopinimą trumpiems ir vidutiniams didelės spartos ryšiams. LSZH apvalkalas sumažina dūmų ir pavojingų dujų išmetimą gaisro atveju, atitinka pramonės saugos standartus. Gamyklinis testavimas interferometrija ir OTDR bei matavimo ataskaita užtikrina atsekamą optinį veikimą.

Pagrindinės specifikacijos

• Ilgis: 5 m
• Tipas: OM4 daugiamodis, 50 µm šerdis, 850 nm

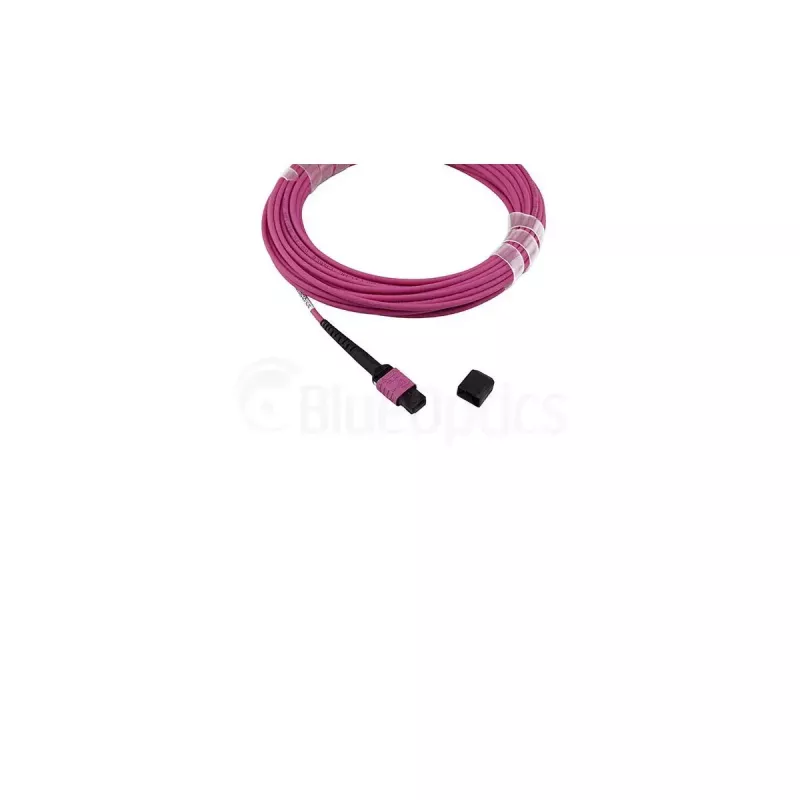

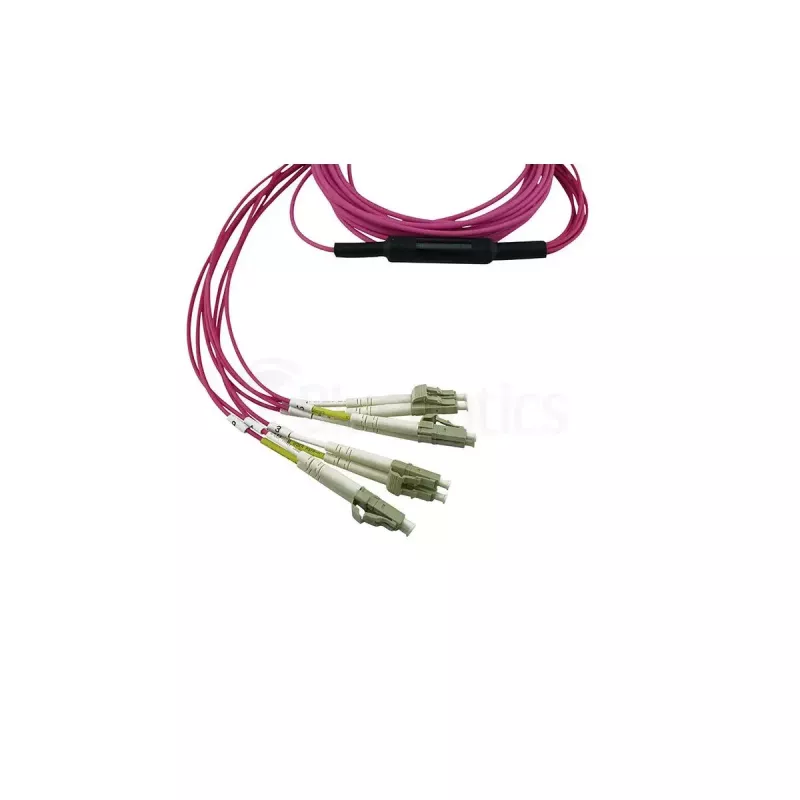

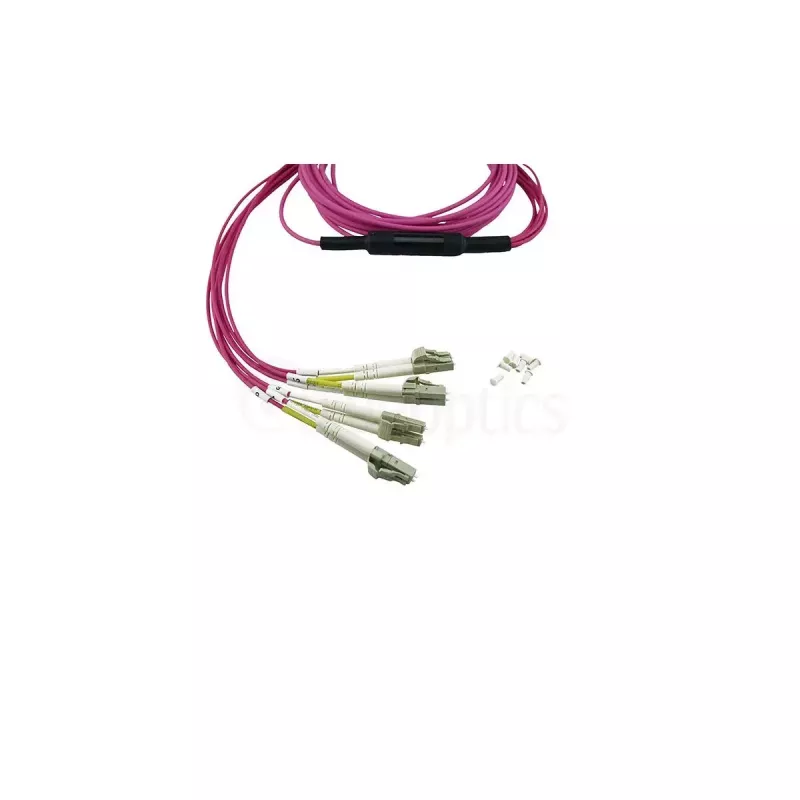

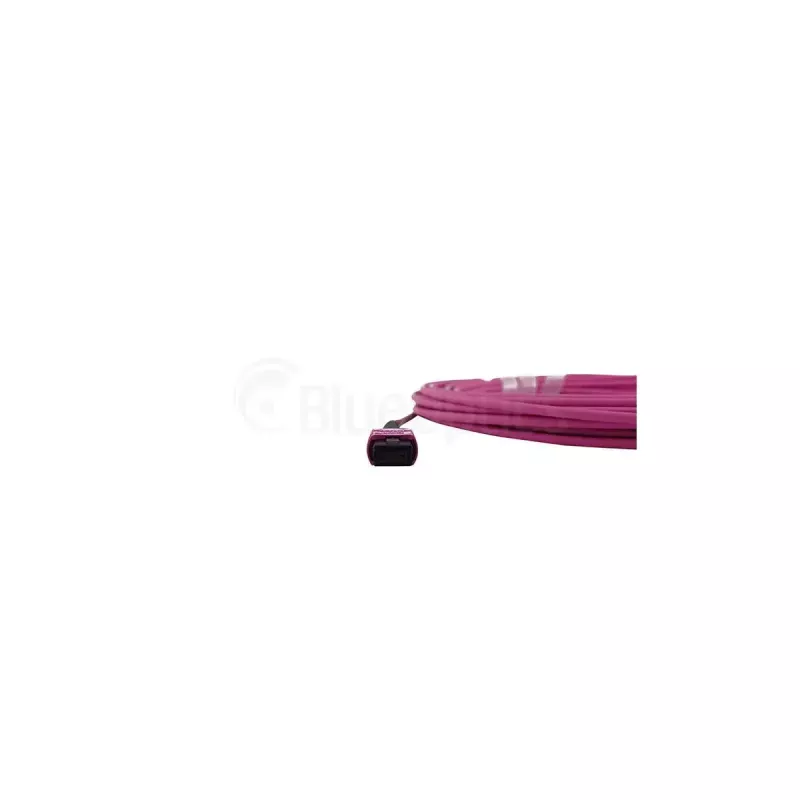

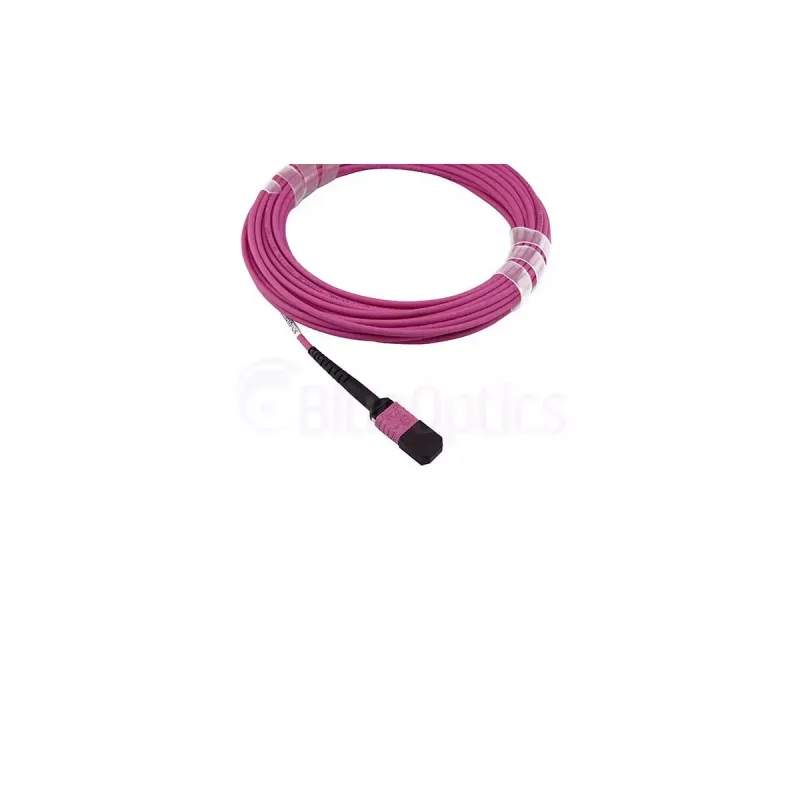

• Jungtys: MPO (viename gale) → 4x LC dvigubos (kitame gale)
• Šviesolaidžių skaičius: 8 (išvedimas 1–4 ir 9–12)
• Apvalkalas: LSZH (Low Smoke Zero Halogen)
• Palaikomas pilnas dvipusis ryšys per keturis optinius kanalus

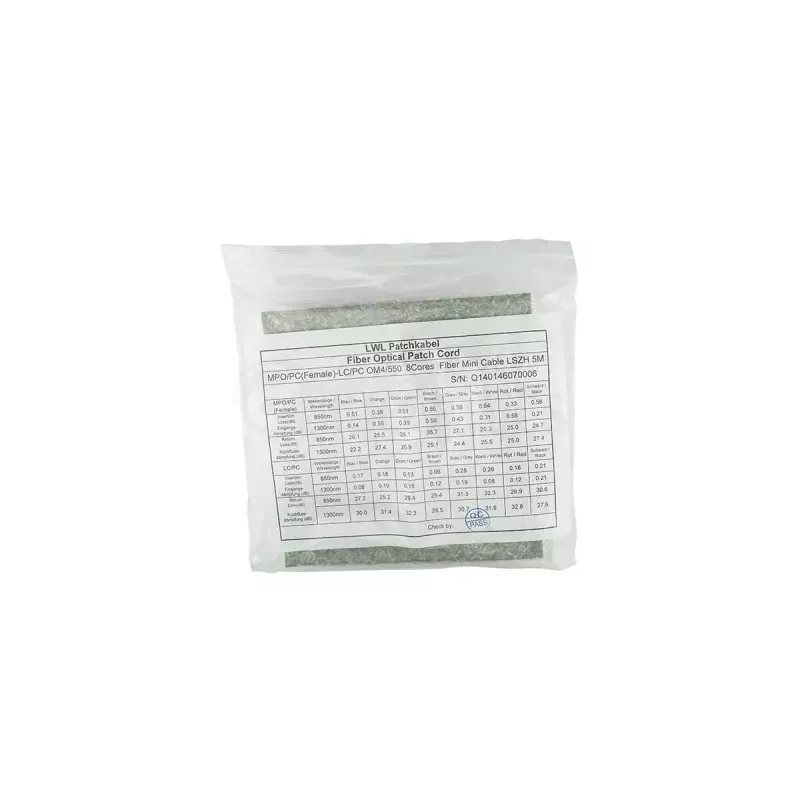

• Gamykliškai išbandytas, pateikiama matavimo ataskaita

Kaip naudoti

Nutieskite kabelį tarp MPO įrenginio ar kasetės ir LC prievadų turinčios įrangos, laikydamiesi lenkimo spindulio reikalavimų. Prijunkite MPO galą prie MPO kasetės ar QSFP atšakos prievado, tada kiekvieną LC dvigubą jungtį įjunkite į atitinkamus LC lizdus jungikliuose, siųstuvuose ar pataisų skyduose. Nereikia lauko suvirinimo ar poliravimo; patikrinkite ryšį naudodami pateiktą matavimo ataskaitą arba vietinę testavimo įrangą.

Rekomendacijos

Laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, prieš jungdami nuvalykite jungtis tinkamomis valymo priemonėmis ir pritvirtinkite kabelį, kad būtų išvengta įtempimo. Naudokite pateiktą testavimo ataskaitą nuorodų biudžetui patikrinti montavimo metu ir laikykitės duomenų centro kabelių valdymo praktikos, kad išlaikytumėte signalo vientisumą ir palengvintumėte būsimus pakeitimus.
