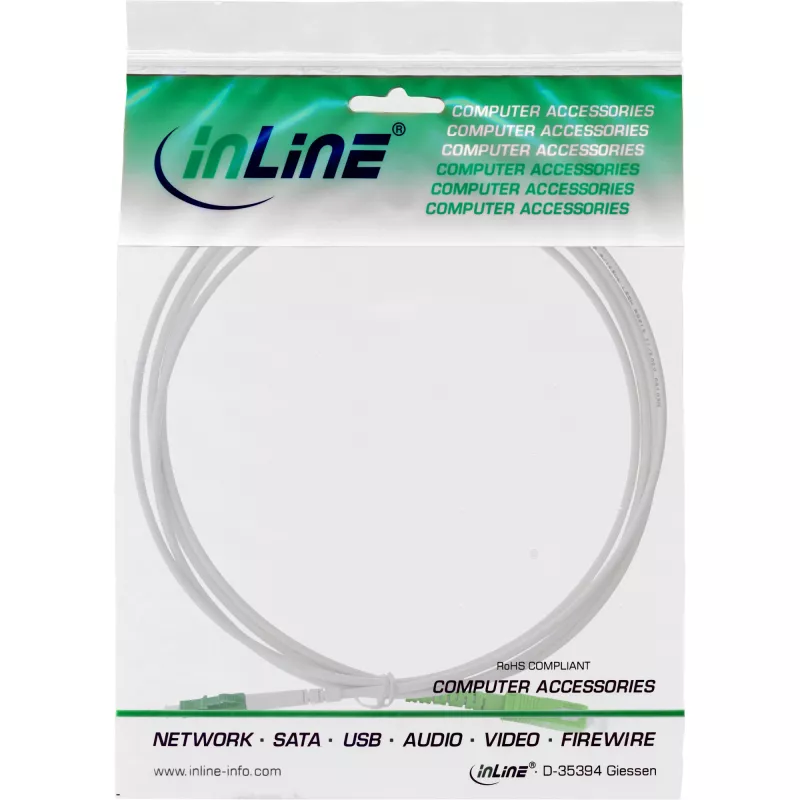

InLine Fiber Optinis Simplex Laidas, FTTH, LC/APC8° į SC/APC8° 9/125µm OS2 0,5m

InLine Fiber optinis simplex šuoliukas su LC/APC 8° ir SC/APC 8° jungtimis yra 0,5 m ilgio vienmodis šuoliukas, skirtas mažų nuostolių optiniam jungimui. Laidas naudoja 9/125 µm OS2 skaidulą ir šarvuotą 3,0 mm išorinį apvalkalą, užtikrinantį geresnę mechaninę apsaugą, palyginti su itin plonais tiekėjų pateikiamais kabeliais. APC 8° poliruotos jungtys ir išbandyti įterpimo bei grįžimo nuostoliai daro jį tinkamu FTTH, telekomunikacijų įrangos jungtims ir trumpoms jungtims, kuriose reikalingas patikimas vienmodžio režimo perdavimas.

Privalumai

Šarvuota konstrukcija su nerūdijančio plieno spiraliniu vamzdeliu padidina atsparumą gniuždymui ir atsitiktiniams pažeidimams, išlaikant lankstumą vidiniam montavimui. Išorinis apvalkalas iš halogenų neturinčios medžiagos ir neutrali balta spalva leidžia diskretiškai montuoti gyvenamosiose patalpose. Gamykloje išbandyti optiniai parametrai su tipiniu įterpimo nuostoliu mažesniu nei 0,20 dB ir grįžimo nuostoliu geresniu nei 60 dB užtikrina nuspėjamą jungties veikimą montuotojams ir tinklo operatoriams.

Tinkamas naudojimui

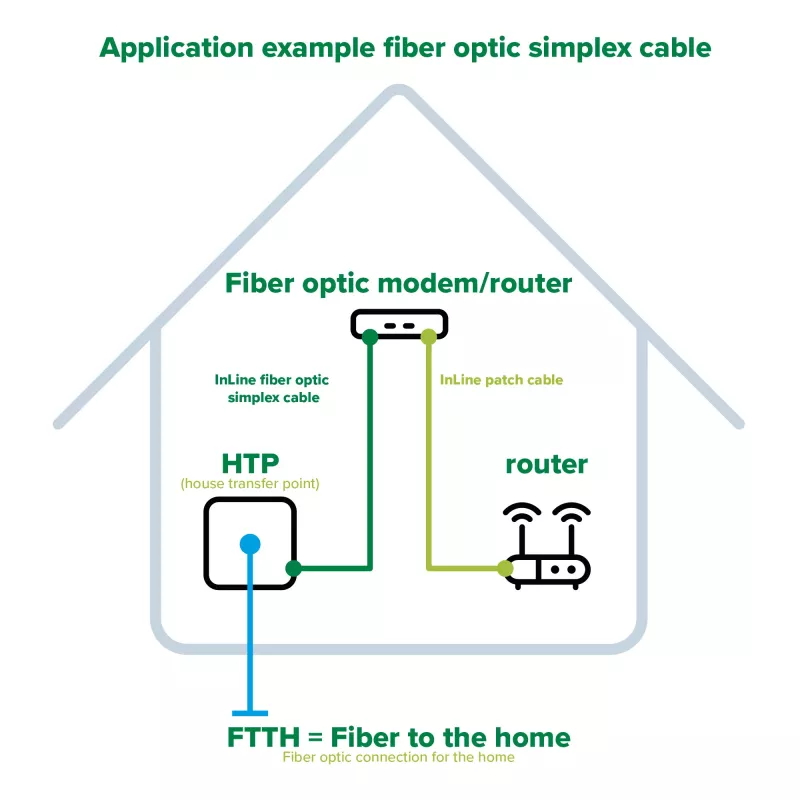

• FTTH jungtims tarp optinio įvado taško ir namų šliuzo ar modemo
• Pataiso skydams ir telekomunikacijų įrangos tarpusavio jungtims stovuose ar spintose
• Laboratorijos ir bandymų stendų trumpoms jungtims, kuriose reikalinga vienmodžio OS2 skaidula
• Tiekėjų plonų, nešarvuotų kabelių pakeitimui arba atnaujinimui

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė OS2, 9/125 µm šerdis/apvalkalas
• Ilgis: 0,5 m
• Jungtis A: LC/APC 8° kištukas
• Jungtis B: SC/APC 8° kištukas
• Jungčių poliravimas: APC (kampu 8°)
• Šarvuoto kabelio išorinis skersmuo: apie 3,0 mm
• Išorinis apvalkalas: be halogenų, baltas
• Tipinis įterpimo nuostolis: <0,20 dB
• Maksimalus įterpimo nuostolis (nurodytas): <0,30 dB
• Grįžimo nuostolis: >60 dB
• Darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C

Kaip naudoti

Prijunkite LC/APC galą prie įrenginio ar adapterio su LC lizdu, o SC/APC galą prie pataiso skydo, modemo ar adapterio su SC lizdu, užtikrindami, kad abi jungtys pilnai užsifiksuotų ir kampu poliruoti APC paviršiai nebūtų užteršti. Venkite aštrių lenkimų ir laikykitės minimalaus lenkimo spindulio, rekomenduojamo 3,0 mm šarvuotiems kabeliams tiesiant. Jei reikia, patikrinkite jungčių galus mikroskopu ir nuvalykite patvirtintais skaidulų valymo įrankiais prieš įkišdami, kad pasiektumėte nurodytus optinius parametrus.

Rekomendacijos

Siekiant ilgalaikio patikimumo FTTH įrenginiuose, naudokite šį šarvuotą 3,0 mm kabelį ten, kur tiekėjo pateikiamos 1,6 mm linijos yra nepakankamos. Laikykite ir tieskite kabelį taip, kad išvengtumėte kilpų, ir po montavimo atlikite optinius nuostolių matavimus, kad patikrintumėte, ar įterpimo ir grįžimo nuostoliai atitinka numatytas vertes.
