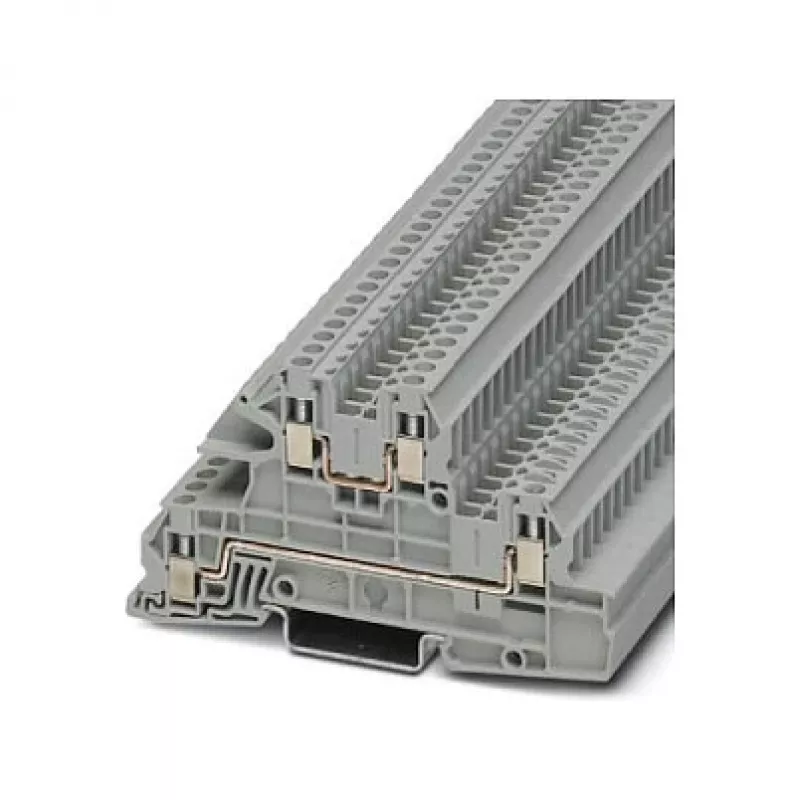

Phoenix 3076031 UTI 2,5-L/L montavimo daugiapakopis gnybtų blokas, varžtinis sujungimas, 2 pakopos, 4 jungtys, 2,5 mm², 500 V, 24 A, pilkas

Pirmas dalykas, kurį pastebėsite laikydami šį gnybtų bloką rankose – jo kompaktiška dviejų pakopų konstrukcija, kuri leidžia sutalpinti dvigubai daugiau jungčių į tą patį plotą, kurią užimtų įprastas vieno lygio gnybtas. Tai ypač aktualu, kai valdymo spintoje kiekvienas centimetras brangus, o laidų skaičius nuolat auga. Vietoj to, kad temptumėte jungtis per kelis modulius, šis sprendimas suteikia du nepriklausomus lygius su atskirais varžtais, todėl sudėtingas signalų ir maitinimo grandines galite sutvarkyti tvarkingai ir aiškiai.

Privalumai jūsų projektams

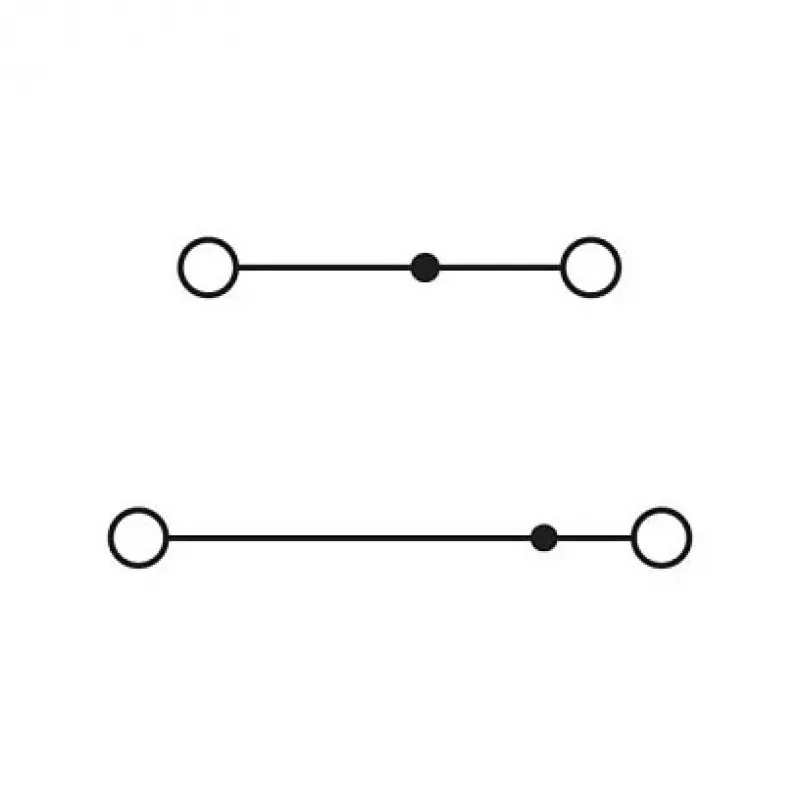

• Dviejų pakopų konstrukcija – 4 varžtinės jungtys (po dvi kiekviename lygyje) taupo vietą ir didina montavimo tankį.
• Vardinė 2,5 mm² sekcija, palaikanti laidus nuo 0,14 mm² iki 4 mm² (AWG 26–12) – lankstumas įvairiems laidų skersmenims.
• 500 V įtampa ir 24 A srovė atitinka pramoninio valdymo ir maitinimo paskirstymo poreikius.
• Montuojamas ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15 – suderinamas su įprasta įranga.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C – tinka sudėtingoms aplinkoms.
• Atitinka IEC 60947-7-1 bei turi UL, CSA, EAC ir VDE sertifikatus – patikimumas tarptautiniu mastu.

Kam tinka

Šis gnybtų blokas skirtas elektrikams, skydų gamintojams ir automatizavimo inžinieriams, kurie dirba su pramoniniais valdymo skydais, mašinų gamyba ar pastatų automatizacija. Dėl 3 užterštumo laipsnio ir III viršįtampio kategorijos jis užtikrina saugų veikimą net ir sudėtingomis sąlygomis, kur patikimumas yra kritinis.

Pagrindinės specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Tipas: Montavimo daugiapakopis gnybtų blokas
• Sujungimo būdas: Varžtinis
• Pakopų skaičius: 2
• Jungčių skaičius: 4
• Vardinis skerspjūvis (IEC): 2,5 mm²
• Laidininko skerspjūvio diapazonas (IEC): 0,14 mm² – 4 mm²
• AWG diapazonas: 26 – 12
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Nuėmimo ilgis: 9 mm
• Sraigto sriegis: M3
• Prigriežimo momentas: 0,5 – 0,6 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Standartai / Sertifikatai: IEC 60947-7-1, UL, CSA, EAC, VDE

Naudojimas praktikoje

Varžtinis sujungimas yra paprastas ir patikimas: nuimkite 9 mm izoliaciją, įstatykite laidą ir priveržkite M3 varžtą nurodytu 0,5–0,6 Nm momentu. Dėl aiškių ženklinimo vietų galite lengvai identifikuoti kiekvieną jungtį, o kompaktiškas dizainas palengvina darbą net ir tankiai užpildytose spintose.

Pabaigai

Inžinieriams, siekiantiems maksimalaus laidų tankio neprarandant saugumo ir patogumo, Phoenix 3076031 UTI 2,5-L/L yra patikrintas sprendimas, atitinkantis tarptautinius standartus ir užtikrinantis patikimą veikimą sudėtingose pramoninėse aplinkose.
