DEHN 900439 trifazis kompaktiškas viršįtampių ribotuvas TT/TNS (2 tipo)

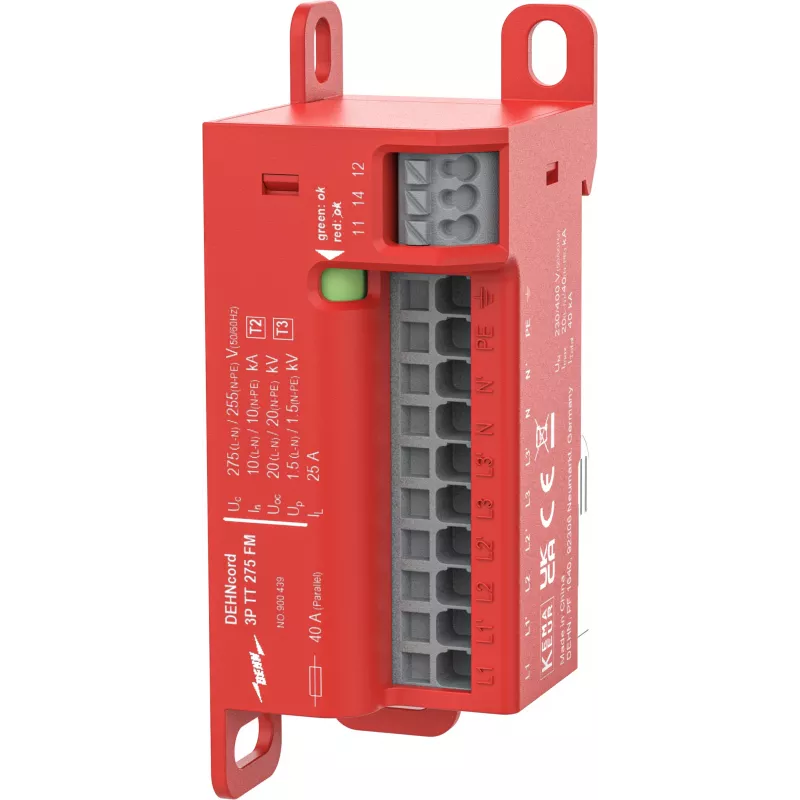

Kompresinis korpusas iš termoplastiko, raudonos spalvos, atitinkantis UL 94 V-0 degumo klasę – tai pirmas dalykas, kurį pastebi montuotojas, atidaręs skirstomąją spintą. DEHN 900439 – tai 2 tipo viršįtampių ribotuvas, skirtas apsaugoti trifazę įrangą nuo žaibo ir perjungimo sukeltų viršįtampių TT ir TNS sistemose.

Kam skirtas

Elektrikams ir skydų gamintojams, montuojantiems viršįtampių apsaugą komercinėse ar pramoninėse trifazėse skirstymo spintose. Tinka TT ir TNS įžeminimo sistemoms, kai reikalingas kompaktiškas DIN bėgeliui tvirtinamas 2 tipo ribotuvas.

Pagrindinės savybės

• 2 tipo / II klasės viršįtampių apsauga pagal IEC 61643-11
• 3+1 grandinės konfigūracija TT ir TNS tinklams
• Didelis iškrovos pajėgumas: 20 kA vardinis (8/20 µs) ir 40 kA maksimalus
• Žemas apsaugos lygis ≤ 1,2 kV efektyviai įrangos apsaugai
• Vizualinė būsenos indikacija: žalia = OK, raudona = gedimas
• Kompresinis termoplastikinis korpusas, raudonas, UL 94 V-0, 35 mm DIN bėgeliui

Specifikacijos

• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,2 kV
• Reakcijos laikas: < 100 ns
• Trumpojo jungimo atsparumas: 50 kAeff su maks. apsauginiu saugikliu
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Maks. laidininko skerspjūvis: 35 mm² vienagyslis / 25 mm² daugiagyslis
• Standartai: IEC 61643-11, EN 61643-11

Kaip naudoti

Montuokite kuo arčiau skirstomosios spintos įvado. Užtikrinkite tinkamą įžeminimą ir naudokite rekomenduojamus atsarginius saugiklius, kad būtų pasiektas optimalus trumpojo jungimo koordinavimas.

Patarimas: prieš montuodami įsitikinkite, kad tinklo įžeminimo sistema atitinka TT arba TNS reikalavimus. Reguliariai tikrinkite indikatoriaus spalvą – raudona spalva reiškia, kad ribotuvą reikia pakeisti.
