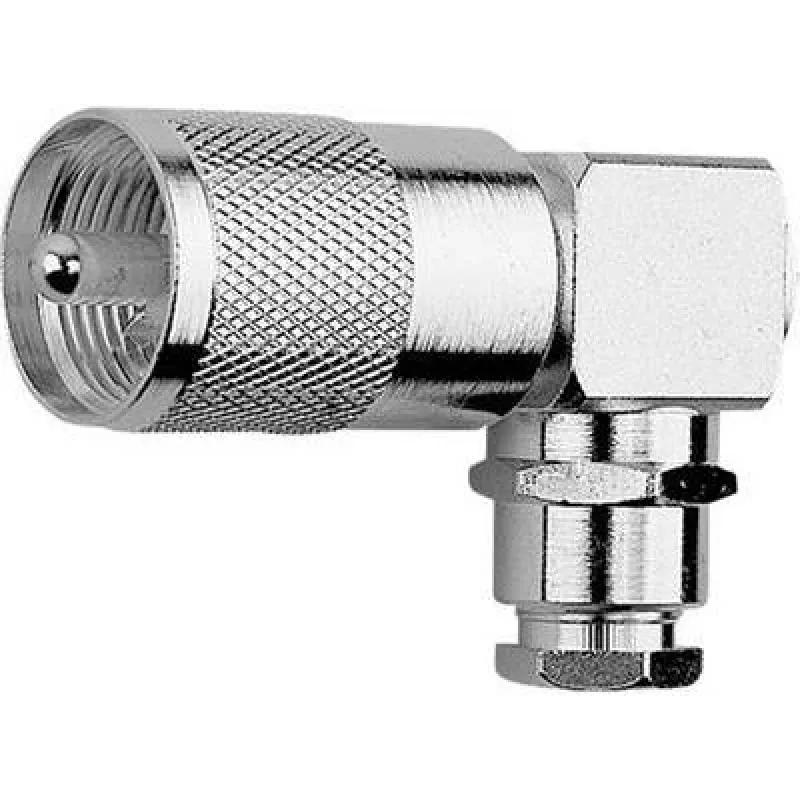

Telegärtner UHF stačiu kampu kištukas jungtis, skirta RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U (J01040B1201)

Kai reikia patikimo koaksialinio ryšio iki 300 MHz ir vietos, kur tiesi jungtis netelpa, Telegärtner UHF stačiu kampu kištukas užtikrina stabilų signalą ir ilgaamžiškumą. Ši jungtis sukurta profesionaliems RF sprendimams, kur svarbus kiekvienas decibelas ir kiekvienas milimetras.

Privalumai

Stačiu kampu konstrukcija leidžia kabelį išvesti ten, kur tiesi jungtis netilptų – tai ypač naudinga tankiai sukomplektuotuose įrenginiuose ar antenų sistemose. Nikeliu padengtas žalvarinis korpusas atsparus korozijai, o auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir puikų signalo vientisumą. PTFE izoliatorius pasižymi aukšto temperatūros atsparumu ir stabiliomis elektrinėmis savybėmis.

Kam skirta

• Koaksialinių kabelių montavimui RF sistemose
• Antenų prijungimui ir testavimo įrangai
• Pramonės ir ryšių sistemoms, kuriose reikalingos patikimos UHF jungtys

Pagrindinės specifikacijos

• Jungčių serija: UHF
• Jungties tipas: kištukas (vyriškas), stačiu kampu
• Impedansas: 50 Ohm
• Dažnių diapazonas: DC–300 MHz
• Įtampos vertė: 500 V RMS
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Prijungimas: užspaudimas (išorinis), litavimas (centrinis)
• Suderinami kabeliai: RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U

Naudojimas

Jungtis montuojama laikantis gamintojo instrukcijų: išorinis laidininkas tvirtinamas specialiu užspaudimo įrankiu, o centrinis laidininkas lituojamas. Tinkamai nuvalius kabelį ir laikantis reikiamų matmenų, užtikrinamas patikimas ir ilgaamžis ryšys.

Patarimas: naudokite tinkamą užspaudimo įrankį ir griežtai laikykitės gamintojo nurodytų kabelio nuvalymo matmenų – tai garantuos stabilų signalą ir išvengsite jungties gedimų.
