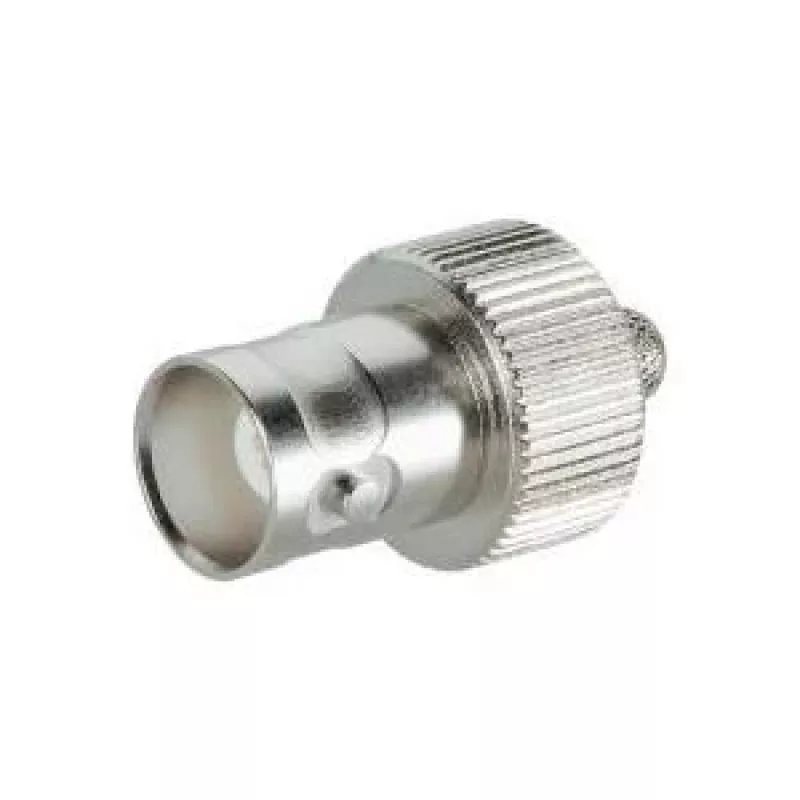

Telegärtner BNC moteriškas suspaudžiamasis jungtis 50 Ohm, skirta RG58 C/U, UG-1794/U, nikelis/auksas, 1 vnt. J01001A1265Z

Užtikrinkite nepertraukiamą 50 omų radijo dažnių signalo perdavimą su Telegärtner J01001A1265Z – preciziniu BNC moterišku (lizdo) jungtimi, sukurtu profesionaliems ir pramoniniams montavimo darbams. Šis jungtis atitinka UG-1794/U standartą ir yra suprojektuotas ilgalaikiam, patikimam darbui.

Kodėl verta rinktis

• 50 omų varža ir DC–4 GHz dažnių diapazonas – tinka aukšto dažnio signalams perduoti.
• Suspaudžiamasis (crimp) tvirtinimas prie RG58 C/U koaksialinio kabelio užtikrina hermetišką ir atsparų ištraukimui sujungimą.
• Nikeliuotas žalvarinis korpusas – atsparus korozijai ir mechaniniam poveikiui.
• Auksuotas centrinis kontaktas – puikus laidumas ir ilgaamžiškumas.
• PTFE izoliatorius – stabilios dielektrinės savybės esant temperatūrų svyravimams.
• Standartinis BNC bajoneto fiksavimas – greitas sujungimas ir atjungimas be įrankių.

Kam skirta

Šis jungtis – patikimas pasirinkimas montuotojams, technikams ir inžinieriams, dirbantiems su antenų sistemomis, vaizdo perdavimo įranga, testavimo stendais ar kita RF įranga, kur reikalingas patikimas 50 omų sąsaja. Dėl kompaktiško dydžio ir standartinės BNC sąsajos jis lengvai integruojamas tiek į naujas, tiek į esamas sistemas.

Techninės specifikacijos

• Jungties tipas: BNC
• Lytis: moteriška (lizdas)
• Varža: 50 Ohm
• Tvirtinimo būdas: suspaudžiamasis (crimp)
• Suderinamumas su kabeliu: RG58 C/U
• Standartas: UG-1794/U
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontakto medžiaga: žalvaris
• Kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 500 V (pikinė)
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• VSWR (maks.): 1,3:1 @ 3 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Montavimo tipas: kabelio
• Serija: G01
• Kontaktų skaičius: 1 (koaksialinis)

Naudojimo patarimai

Norėdami užtikrinti patikimą ir ilgaamžį sujungimą, naudokite tinkamo dydžio suspaudimo įrankį, skirtą BNC jungtims su RG58 C/U kabeliu. Prieš suspaudžiant nuimkite izoliaciją tiksliai pagal instrukcijas, kad centrinis kontaktas ir ekranavimas būtų tinkamai sujungti. Periodiškai apžiūrėkite jungtį dėl mechaninių pažeidimų ar užteršimo – tai padės išlaikyti stabilią 50 omų varžą ir mažus signalo nuostolius.
