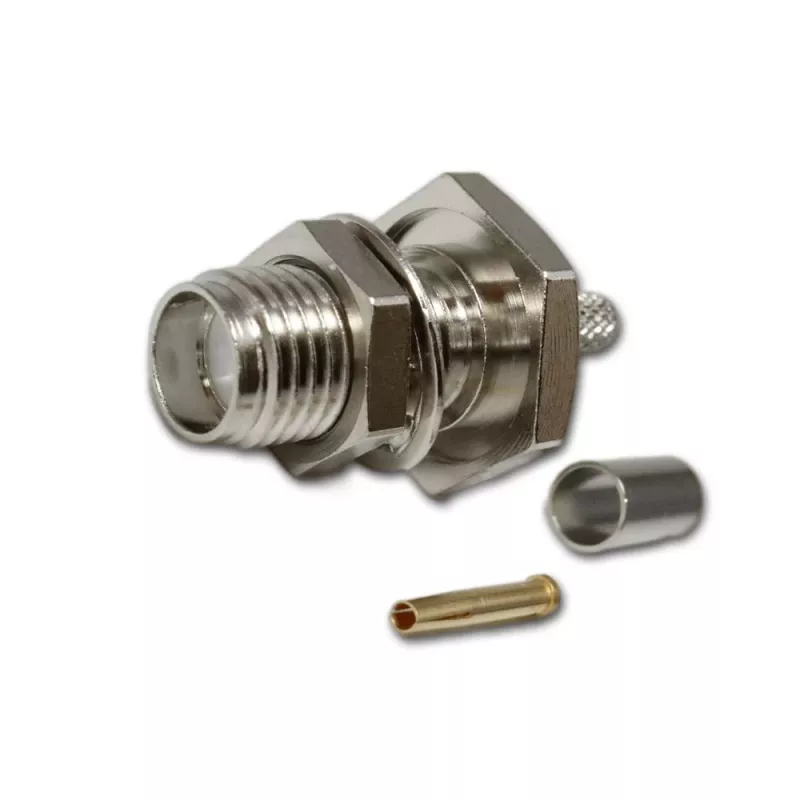

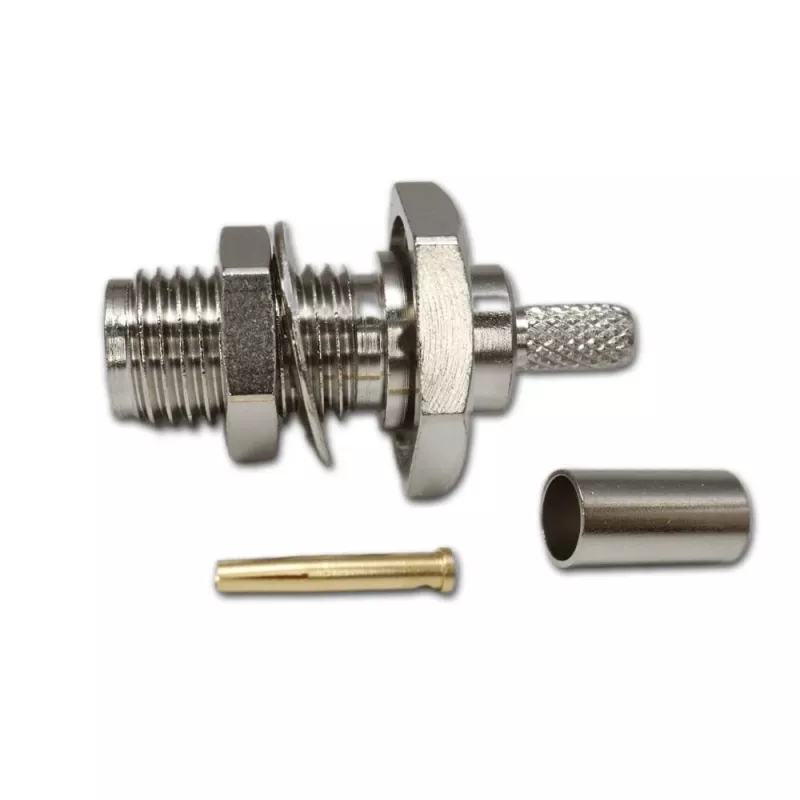

Telegärtner SMA lizdas praėjimo sienelėje suspaudžiamasis jungtis RG-316/U kabeliui, nikeliuota, 5 vnt. (J01151A0009)

Kai reikia patikimo 50 omų RF sujungimo per prietaiso skydelį, jungties kokybė lemia viso signalo kelio stabilumą. Telegärtner J01151A0009 SMA lizdas su praėjimo sienelėje tvirtinimu ir suspaudžiamuoju kabelio kontaktu yra skirta RG-316/U, RG-174/U ir RG-188A/U kabeliams — sprendimas, kuris išlaiko parametrus nuo nuolatinės srovės iki 6 GHz.

Kodėl verta rinktis šią jungtį

• Suspaudžiamasis (crimp) kontaktas užtikrina patikimą ir atsparų vibracijai kabelio prijungimą.
• Praėjimo sienelėje tvirtinimas su fiksavimo veržle leidžia jungtį saugiai įmontuoti į prietaiso skydelį.
• Auksu padengtas centrinis kontaktas mažina kontaktinę varžą ir išlaiko stabilumą ilgą laiką.
• PTFE izoliatorius atlaiko aukštą temperatūrą ir išlieka elektriškai stabilus.

Kam tinka

• RF jungtims iki 6 GHz dažnio.
• Skydelyje montuojamiems antenų ir įrangos sąsajų taškams.
• Kabeliams: RG-316/U, RG-174/U, RG-188A/U.
• Laboratorijų, matavimo įrangos ir ryšių sistemų surinkimui, kai reikalingas pakartojamas rezultatas.

Pagrindinės specifikacijos

• Varža: 50 Ohm
• Dažnių diapazonas: DC–6 GHz
• Korpuso danga: nikelis
• Centrinio kontakto danga: auksas
• Izoliatorius: PTFE
• Vardinė įtampa (RMS): 335 V
• Darbinė temperatūra: nuo -65 °C iki +165 °C

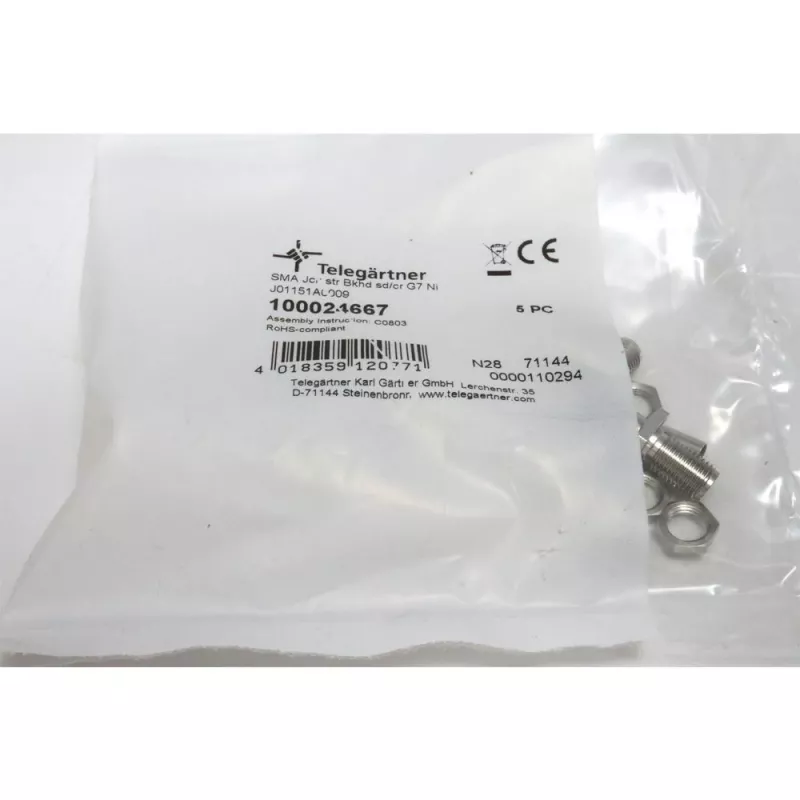

• Pakuotė: 5 vnt.

Naudojimas

Nuimkite kabelio apvalkalą pagal gamintojo nurodytus matmenis, užmaukite korpuso dalis ir suspauskite centrinį kontaktą bei ekranavimo įvorę tinkamu suspaudimo įrankiu. Įstatykite jungtį į skydelio angą ir priveržkite fiksavimo veržlę.

Naudokite tik RG-316/U, RG-174/U arba RG-188A/U kabeliams skirtus suspaudimo įrankius ir laikykitės gamintojo nurodytų nuėmimo matmenų — neteisingas nuėmimas ar netinkamas įrankis gali pabloginti jungties elektrinius parametrus.
