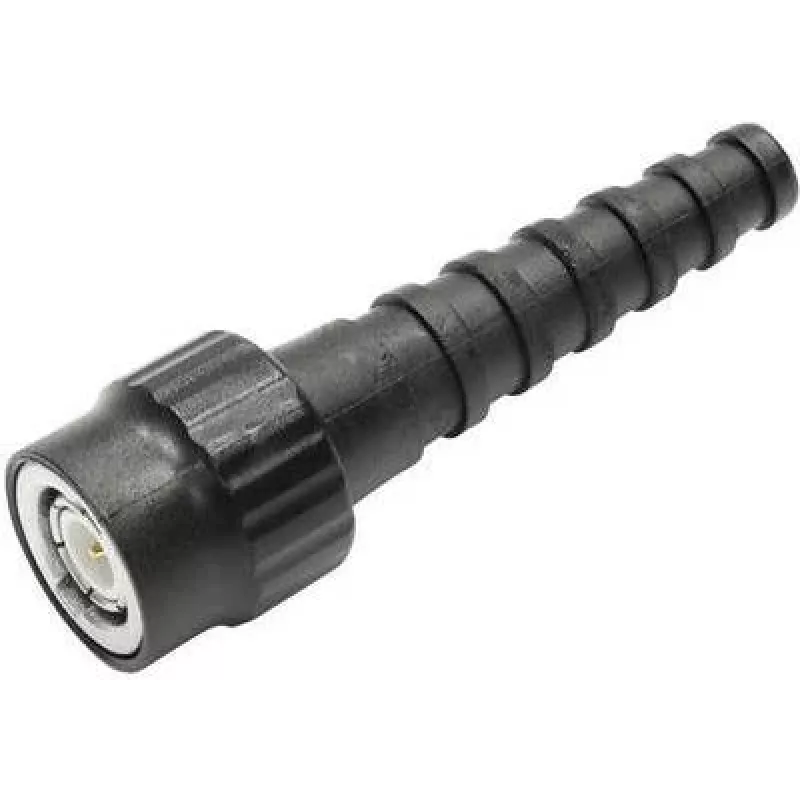

Telegärtner BNC crimp plug izoliuotas juodas, skirta G01 kabelių grupei (RG-58C/U, Belden 7806A, 9907, KX 15, LMR-195, WCX195) J01000A0014

Telegärtner J01000A0014 – tai BNC kištukas, sukurtas G01 kabelių grupei, užtikrinantis patikimą ir stabilų ryšį su RG-58C/U ir analogiškais kabeliais. Juodas izoliuotas korpusas suteikia apsaugą ir profesionalią išvaizdą, o crimp tipo prijungimas leidžia greitai ir kokybiškai sumontuoti jungtį. Šis jungtis skirta RF signalams iki 4 GHz.

Privalumai

• 50 omų varža, auksu padengtas centrinis kontaktas ir nikeliuotas korpusas užtikrina puikų laidumą ir atsparumą korozijai.
• PTFE dielektrikas palaiko plačią dažnių juostą nuo DC iki 4 GHz, o VSWR ≤ 1,3 esant 3 GHz.
• Crimp tipo prijungimas – greitas ir patikimas montavimas be litavimo.
• Juoda izoliacija suteikia elektrinę izoliaciją ir apsaugo nuo įtempimų.
• Suderinama su RG-58C/U, Belden 7806A, Belden 9907, KX 15, LMR-195 ir WCX195 kabeliais.

Kasdienis naudojimas

Skirta vaizdo, RF, testavimo ir matavimo bei duomenų perdavimo sprendimams, ši jungtis išlaiko stabilias charakteristikas temperatūrų intervale nuo -40 °C iki +85 °C. 500 sujungimų ciklų užtikrina ilgaamžiškumą tiek lauko instaliacijose, tiek laboratorijose. Crimp konstrukcija supaprastina montavimą ir sumažina jo laiką, užtikrindama vienodą bei pakartojamą ryšį.

Techninės specifikacijos

• Jungčių serija: BNC
• Jungties tipas: kištukas (vyriškas)
• Varža: 50 omų
• Prijungimo būdas: crimp
• Kabelių grupė: G01
• Suderinami kabeliai: RG-58C/U, Belden 7806A, Belden 9907, KX 15, LMR-195, WCX195
• Izoliacija: taip (juoda)
• Korpuso danga: nikelis
• Kontakto danga: auksas
• Dielektriko medžiaga: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos vertė: 500 V (RMS)
• VSWR: ≤ 1,3 esant 3 GHz
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklai: 500
• Standartas: IEC 61169-8
• Montavimo tipas: kabelio montavimas

Pabaigai

Telegärtner precizinis inžinerinis sprendimas užtikrina nuoseklų veikimą ir suderinamumą su visa G01 kabelių šeima.
