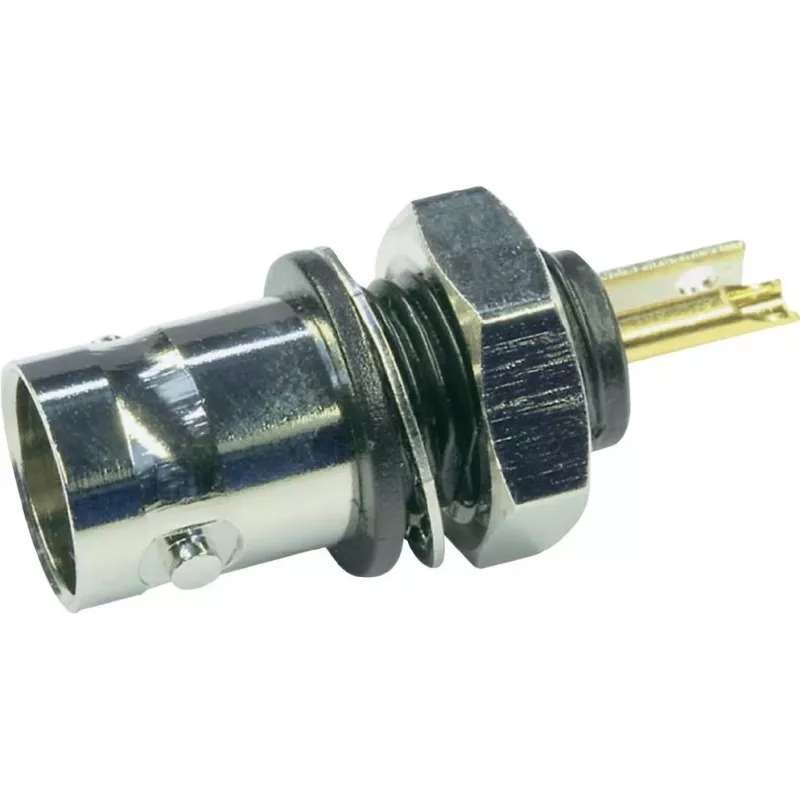

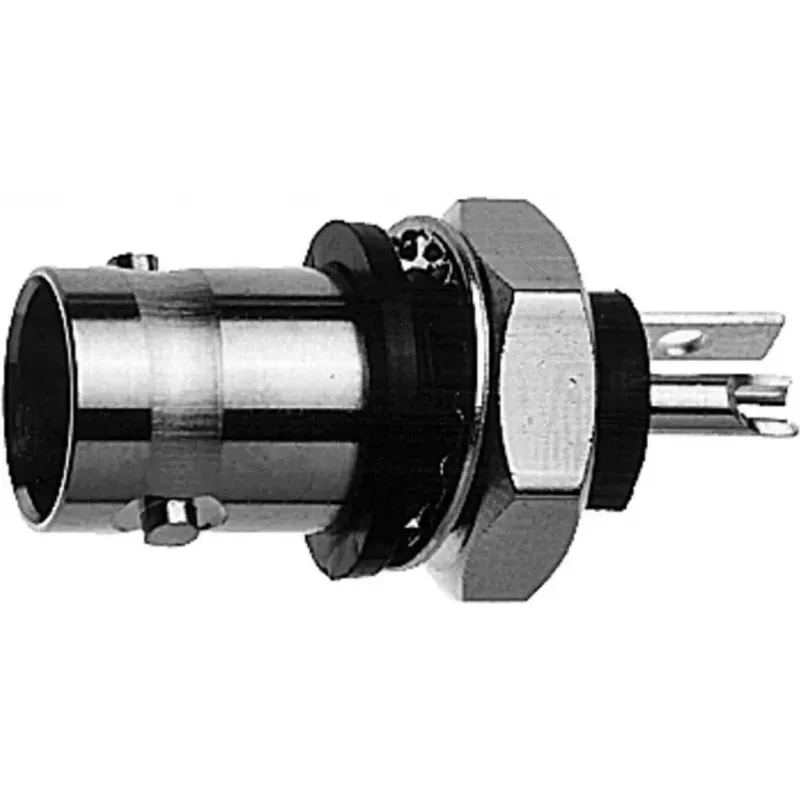

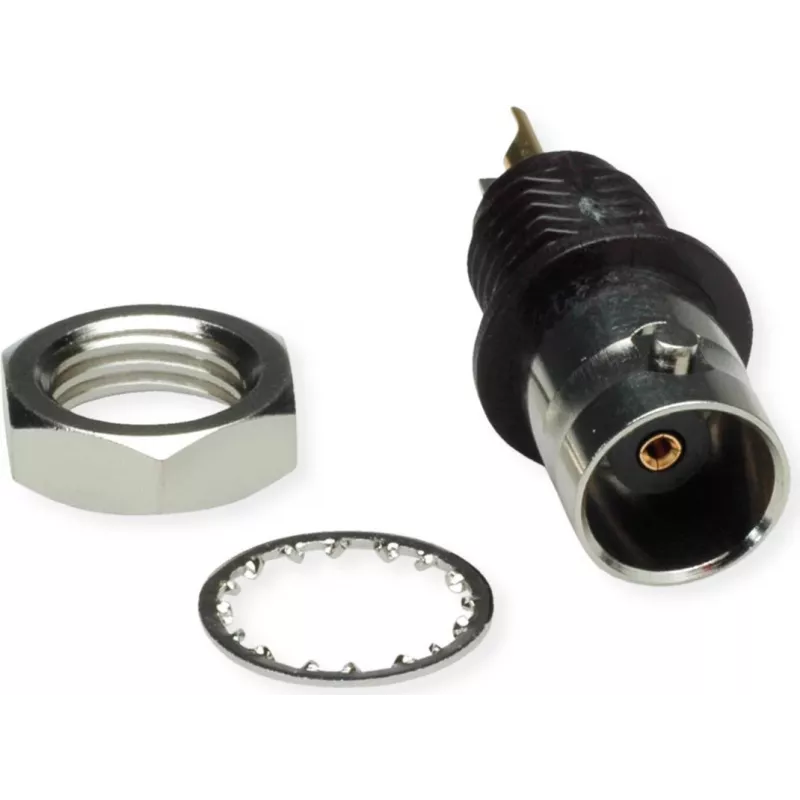

Telegärtner BNC izoliuota panelinė jungtis, 50 omų, juodas izoliacinis flanšas, auksuoti kontaktai, 4 GHz, 1 vnt.

Kai reikia patikimo 50 omų ryšio, izoliuoto nuo korpuso, Telegärtner BNC panelinė jungtis su juodu izoliaciniu flanšu užtikrina stabilų signalą iki 4 GHz. Auksuoti kontaktai ir nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir maža varža.

Privalumai

• Izoliuota panelinė konstrukcija su juodu izoliaciniu flanšu
• 50 omų varža RF taikymams
• Auksuotas centrinis kontaktas – maža varža
• Dažnių diapazonas nuo DC iki 4 GHz
• PTFE izoliatorius, atsparus aukštai temperatūrai

Kasdienis naudojimas

Idealiai tinka panelinėms koaksialinėms jungtims bandymų įrangoje, ryšių sistemose ir pramoninėje elektronikoje. Izoliacinis flanšas apsaugo nuo įžeminimo kilpų ir leidžia plūduriuojančią ekrano konfigūraciją. Montavimo angos skersmuo 12,7 mm, maksimalus panelės storis 3,2 mm – tinka standartinėms panelinėms išpjovoms. Jungtis atlaiko daugiau nei 500 sujungimų ciklų, užtikrindama ilgą tarnavimo laiką.

Specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 50 omų
• Montavimas: panelinis, izoliuotas
• Flanšo spalva: juoda
• Kontaktų danga: auksas ant nikelio
• Korpuso danga: nikelis
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,2 @ 3 GHz
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Montavimo angos skersmuo: 12,7 mm
• Maksimalus panelės storis: 3,2 mm

Pabaigai

Telegärtner kokybė ir tikslūs RF parametrai profesionaliam montavimui.
