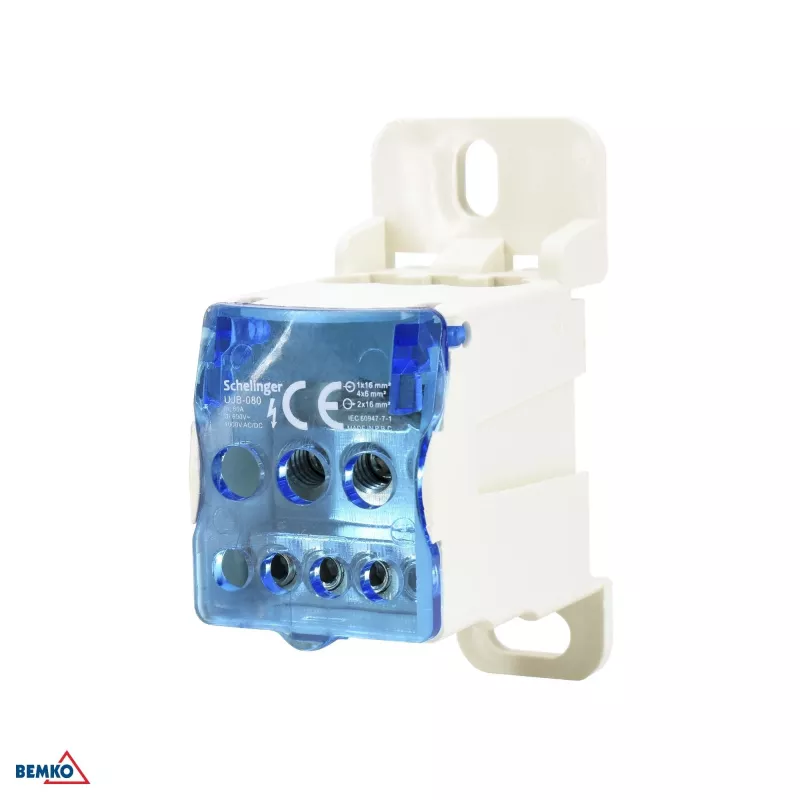

SCHELINGER A18-UJB-080 7 gnybtų skirstymo blokas 100A 500V DIN bėgeliui

Kai valdymo spintoje reikia patikimai atskirti vieną įeinantį maitinimą į kelias išeinančias grandines, SCHELINGER A18-UJB-080 skirstymo blokas yra praktiškas sprendimas. Vienas didelis įėjimo gnybtas priima 10–35 mm² laidininką, o šeši išėjimo gnybtai – 1,5–16 mm² laidus, esant 100 A ir 500 V kintamajai įtampai. Kompaktiškas pilkas poliamido korpusas montuojamas ant standartinio DIN bėgelio arba tiesiog prie plokštės, užtikrinant tvarkingą ir lengvai pasiekiamą laidų sujungimą.

Pagrindinės specifikacijos

• Gnybtų skaičius: 7 (1 įėjimas, 6 išėjimai)
• Įėjimo skerspjūvis: 10–35 mm²
• Išėjimo skerspjūvis: 1,5–16 mm²
• Vardinė srovė: 100 A
• Vardinė įtampa: 500 V AC
• Vienpolis, varžtiniai gnybtai
• Montavimas: DIN bėgelis TH35 arba varžtais
• Korpusas: poliamidas (PA), pilka spalva
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25°C iki +70°C
• Standartai: EN 60947-7-1

Kodėl verta rinktis

Žalvariniai laidininkai ir tvirtas poliamido korpusas užtikrina ilgalaikį patvarumą, o aiškūs žymėjimai ir pakankamas tarpas tarp gnybtų supaprastina montavimą. Didelė srovės galia ir platus laidų skerspjūvių diapazonas tinka tiek pagrindiniam skirstymui, tiek atšakoms, sumažinant poreikį naudoti kelis skirtingus jungčių tipus.

Kam tinka

• Maitinimo paskirstymas pramoniniuose valdymo skydeliuose
• Kelių grandinių maitinimas iš vieno šaltinio skirstomuosiuose įrenginiuose
• Laidų organizavimas jungiamosiose dėžutėse ir korpusuose
• Esamų įrenginių modernizavimas kompaktišku DIN bėgelio sprendimu

Naudinga žinoti

Blokas sukurtas 3 užterštumo laipsnio aplinkai ir atitinka EN 60947-7-1, užtikrindamas saugų darbą tipinėse pramoninėse sąlygose. Įėjimo gnybto priveržimo momentas yra 3,5 Nm, o išėjimų – 1,2 Nm, taip išvengiama laisvų jungčių.
