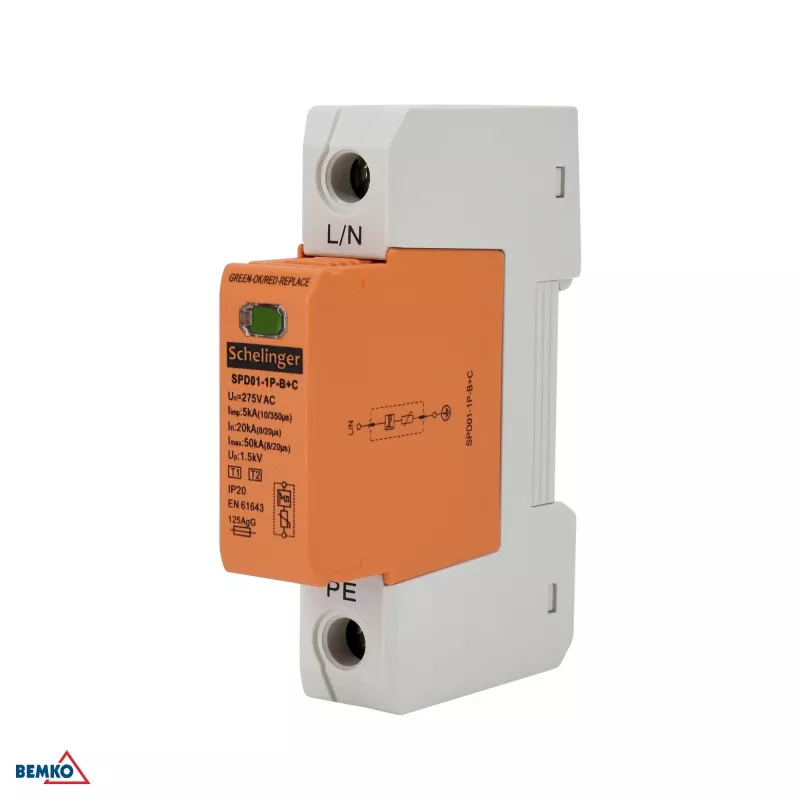

SCHELINGER A51-SPD01-1P-B+C 1 poliaus 1+2 tipo apsaugos nuo viršįtampių įtaisas, 5 kA (10/350), B+C klasė

Kai žaibo iškrova patenka į pastato maitinimo liniją, net ir nedidelė jos dalis gali sugadinti brangią elektroniką, sustabdyti gamybą ar palikti biurą be ryšio. Su SCHELINGER A51-SPD01-1P-B+C ši rizika tampa valdoma – vienas įtaisas užtikrina tiek pirminę, tiek antrinę apsaugą, todėl jūsų elektros instaliacija atlaiko tiesioginius žaibo smūgius ir greitus pereinamuosius procesus.

Privalumai

Šis 1+2 tipo apsaugos įtaisas sujungia B ir C klasių funkcijas viename kompaktiškame 18 mm pločio modulyje. Tai reiškia mažiau vietos skirstomajame skyde, trumpesnius laidus ir mažesnę klaidų tikimybę montuojant. Integruotas žalias/raudonas indikatorius leidžia akimirksniu įvertinti įtaiso būklę, o reakcijos laikas iki 25 ns užtikrina, kad jautri įranga bus apsaugota nuo staigių įtampos šuolių. Atsparumas trumpojo jungimo srovei iki 50 kA ir galimas iki 125 A gG saugiklis garantuoja patikimą veikimą net sudėtingiausiose elektros sistemose.

Kam tinka

• Pagrindiniams ir skirstomiesiems skydams gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• Apsaugai ties LPZ 0–1 ir LPZ 1–2 zonų riba, kur reikia derinti B ir C klasių apsaugą
• Sistemoms, turinčioms atitikti IEC/EN 61643-11 reikalavimus
• Instaliacijoms su 230 V kintamosios srovės vardine įtampa ir iki 275 V maksimalia nuolatine darbine įtampa

Pagrindinės specifikacijos

• SPD tipas: 1 + 2 tipas (T1+T2), B+C klasė
• Polių skaičius: 1 (1P)
• Impulsinė srovė (Iimp): 5 kA (10/350 µs)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Reakcijos laikas: < 25 ns
• Atsparumas trumpojo jungimo srovei (Icc): 50 kA
• Montavimas: DIN bėgelis 35 mm, modulio plotis 1 modulis (18 mm)
• Būsenos indikacija: vizualus žalios/raudonos spalvos indikatorius
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC/EN 61643-11
• Maksimalus atsarginis saugiklis: 125 A gG

Rekomendacijos

Siekiant optimalios apsaugos, įtaisą montuokite prie įvadinio skirstomojo skydo, kiek įmanoma trumpesniais laidais. Naudokite tinkamą viršsrovinį apsaugos įtaisą (maks. 125 A gG) ir reguliariai tikrinkite indikatoriaus būseną, kad įsitikintumėte, jog apsauga veikia.
