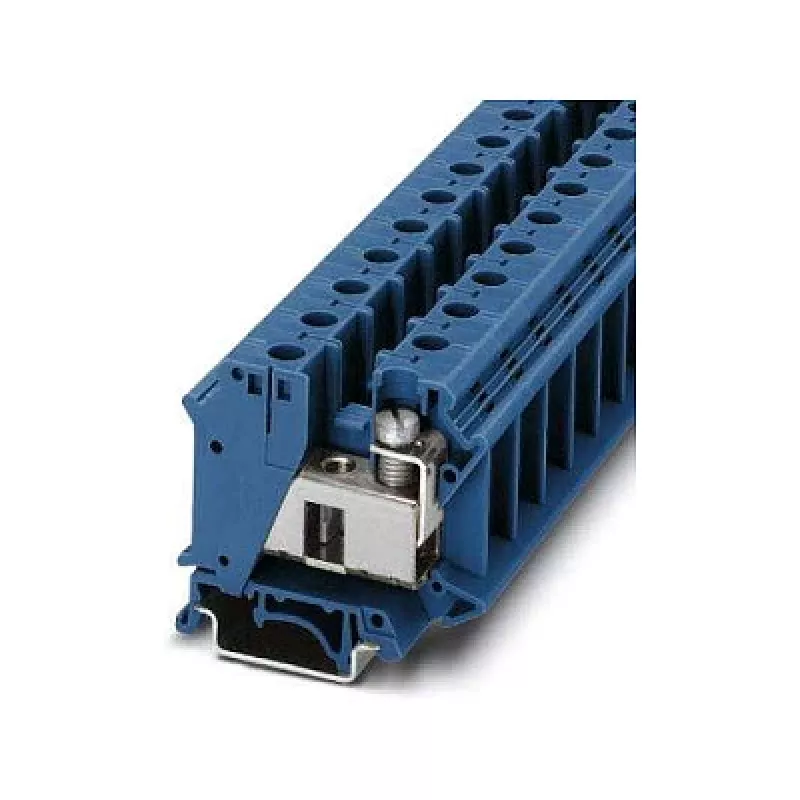

Phoenix 3075731 UTI 35 BU montavimo gnybtų blokas - mėlynas, 35 mm², 125 A, 1000 V, varžtinis sujungimas, DIN bėgelio montavimui

125 A srovės apkrova ir 1000 V įtampos klasė – tai parametrai, kurių reikalauja šiuolaikinės pramoninės skirstyklos. Phoenix 3075731 UTI 35 BU montavimo gnybtų blokas užtikrina patikimą varžtinį laidų sujungimą iki 35 mm² skerspjūvio, todėl tinka kritinėms aukštos srovės grandinėms, kuriose svarbiausia stabilumas ir ilgaamžiškumas.

Kam jis skirtas

Šis gnybtų blokas – tai sprendimas skydų gamintojams, elektros montuotojams ir techninės priežiūros specialistams, dirbantiems su didelės srovės grandinėmis pramoninėse mašinose, pastatų automatikoje ar energijos skirstymo sistemose. Jis tinka ten, kur reikia kompaktiško, DIN bėgelio montavimo sprendimo su aukšta įtampos ir srovės klase.

Pagrindiniai privalumai

• Aukšta srovės galia: 125 A (IEC) ir 115 A (UL) – atlaiko reiklius krūvius
• Platus laidų diapazonas: 6–50 mm² viengysliai, 6–35 mm² daugiagysliai, 10–2 AWG
• Varžtinis sujungimas su M6 sriegiu ir 3,5–4 Nm priveržimo momentu – patikimas kontaktas
• Mėlynas poliamido korpusas, atitinkantis UL 94 V0 degumo klasę, darbinė temperatūra nuo -60 °C iki 105 °C
• Montuojamas ant standartinių DIN bėgelių NS 35/7,5 ir NS 35/15

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Sujungimo būdas: varžtinis
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 35 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 125 A
• Vardinė įtampa (UL): 600 V
• Vardinė srovė (UL): 115 A
• Spalva: mėlyna
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Nuėmimo ilgis: 18 mm
• Sriegis: M6
• Priveržimo momentas: 3,5–4 Nm
• Viengyslių laidų skerspjūvis: 6–50 mm²
• Daugiagyslių laidų skerspjūvis: 6–35 mm²
• AWG skerspjūvis: 10–2 AWG
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Taršos laipsnis: 3

Naudojimo patarimai

Kad užtikrintumėte optimalų veikimą, daugiagyslius laidus rekomenduojama užbaigti įvores, o varžtus priveržti nurodytu momentu. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, o gnybtų blokas nėra veikiamas per didelės vibracijos. Šis gnybtų blokas priklauso Phoenix UTI serijai, garsėjančiai patikimumu aukštos srovės srityje.

Patarimas: montuodami ant DIN bėgelio, naudokite atsuktuvą su kalibruotu sukimo momentu, kad išvengtumėte per didelio ar per mažo priveržimo – tai užtikrins ilgaamžį kontaktą.
