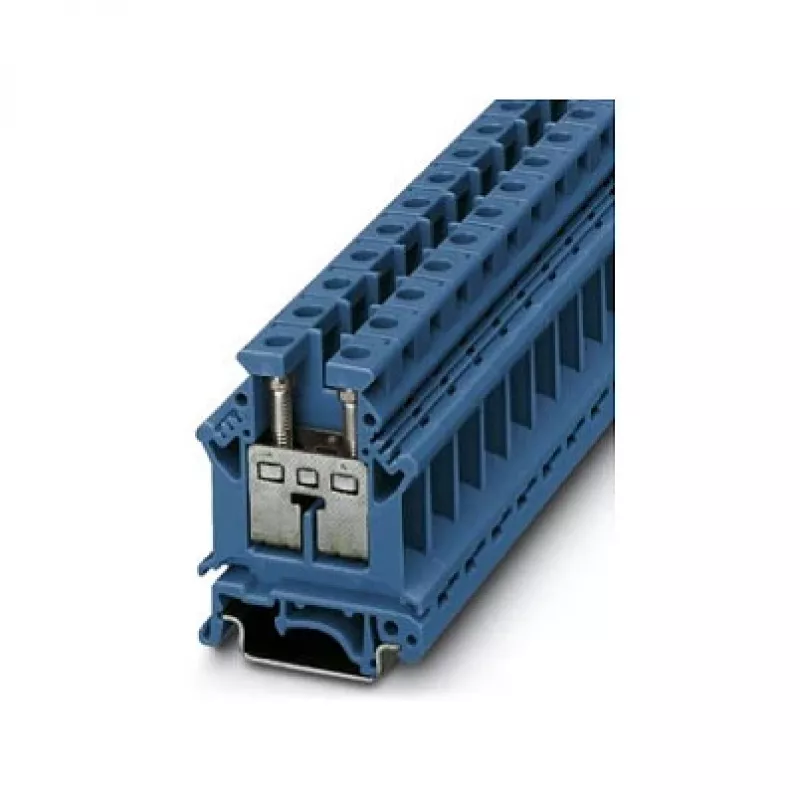

Phoenix 3006056 UK 16 N BU praėjimo gnybtų blokas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, mėlynas

Pramoninio valdymo spintose ir elektros skirstymo sistemose patikimas laidų sujungimas yra būtinas norint išvengti prastovų ir saugos pavojų. Phoenix 3006056 UK 16 N BU praėjimo gnybtų blokas užtikrina tvirtą varžtinį sujungimą laidams iki 16 mm², garantuodamas patikimą ir nereikalaujantį priežiūros ryšį net sudėtingomis sąlygomis.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, mašinų statytojams ir elektros montuotojams, kuriems reikia patikimo DIN bėgio montavimo sprendimo galios paskirstymui ir valdymo laidams. Jis tinka automatizavimo, energetikos ir pastatų infrastruktūros srityse, kurioms reikalingi aukšti srovės ir įtampos rodikliai.

Pagrindinės savybės

• Varžtinė sujungimo technologija su M4 sriegiu, užtikrinanti atsparumą vibracijai
• Platus laidų skerspjūvių diapazonas: vientisi 0,5–25 mm², vyti 0,5–16 mm²
• Aukšti elektriniai rodikliai: 1000 V IEC, 76 A srovė
• Kompaktiškas vieno lygio dizainas, taupantis vietą montuojant ant DIN bėgio NS 35/7,5 arba NS 35/15
• Mėlynas poliamido korpusas su UL 94 V0 degumo klase, padidinančia saugumą
• Darbinė temperatūra nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Gnybtų tipas: praėjimo gnybtų blokas
• Sujungimo būdas: varžtinis
• Vardinis skerspjūvis: 16 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Pozicijų skaičius: 1
• Lygmenų skaičius: 1
• Montavimas: DIN bėgis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: mėlyna
• Vientisų laidų skerspjūvis: 0,5–25 mm²
• Vytų laidų skerspjūvis: 0,5–16 mm²
• Nuėmimo ilgis: 12 mm
• Sriegis: M4
• Prisukimo momentas: 1,5–1,8 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė (UL 94): V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Patarimai

Visada naudokite dinamometrinį atsuktuvą, nustatytą 1,5–1,8 Nm, kad užtikrintumėte tinkamą prispaudimą nepažeidžiant laidininko. Vytiems laidams rekomenduojama naudoti ferules, kad būtų išvengta išsisklaidymo ir būtų užtikrintas patikimas kontaktas. Montuokite gnybtų bloką ant standartinio DIN bėgio ir palikite pakankamai tarpų šilumos išsklaidymui didelės srovės srityse.
