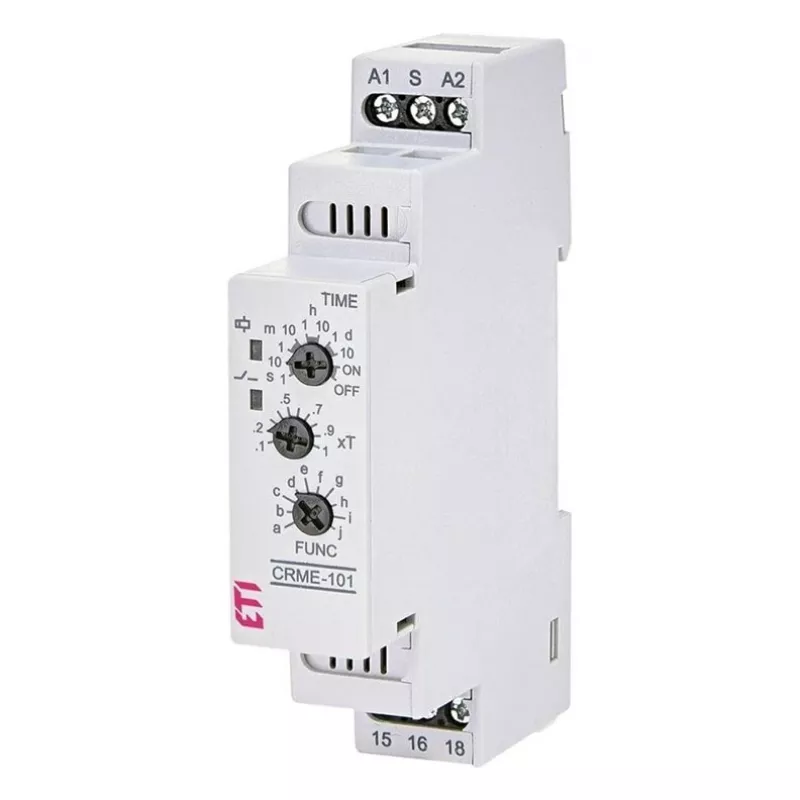

CRME-101 daugiafunkcinis laiko relė, 10 funkcijų, 24-240V AC/DC, 1 C/O, DIN bėgelis

Kai valdymo grandinėse reikia kelių skirtingų laiko režimų, paprastai tenka laikyti atsargoje kelis atskirus relių modelius. CRME-101 šią problemą išsprendžia vienu įrenginiu – dešimt programuojamų funkcijų viename kompaktiškame korpuse sumažina atsargų kiekį ir supaprastina skydo projektavimą. Platus maitinimo įtampos diapazonas 24-240 V AC/DC ir universalus SPDT išėjimas, skirtas 6 A apkrovai, leidžia įrenginį naudoti įvairiose valdymo sistemose be papildomų relių variantų.

Pagrindiniai privalumai

• 10 pasirenkamų laiko funkcijų: įjungimo delsa, išjungimo delsa, intervalas, impulsas ir kt.
• Platus laiko nustatymo diapazonas nuo 0,05 s iki 100 h, reguliuojamas priekiniu rankenėle
• Universali maitinimo įtampa 24-240 V AC/DC – lankstus integravimas
• 1 perjungimo kontaktas (SPDT), 6 A / 250 V AC – patikimas komutavimas
• Montavimas ant DIN bėgelio su varžtinėmis gnybtų jungtimis – greitas įrengimas
• LED indikacija maitinimui ir relės būsenai – paprasta diagnostika

Naudojimas praktikoje

Ši laiko relė skirta pramoninei automatikai, pastatų valdymo sistemoms ir mechanizmams, kur reikalingos laiko funkcijos. Priekiniame skydelyje esantis rotacinis jungiklis leidžia pasirinkti norimą funkciją ir laiko diapazoną be programavimo. Žalias LED indikuoja maitinimo įtampą, geltonas – relės įjungimo būseną, todėl paleidimas ir derinimas tampa aiškūs. Įrenginys patikimai veikia temperatūrų diapazone nuo -20 iki +60 °C ir atitinka tarptautinius standartus IEC/EN 61812-1, UL 508 bei CSA 22.2 No. 14.

Pilna specifikacija

• Funkcijos tipas: daugiafunkcinė laiko relė
• Funkcijų skaičius: 10
• Laiko diapazonas: 0,05 s – 100 h
• Maitinimo įtampa (Us): 24-240 V AC/DC
• Išėjimo kontaktai: 1 C/O (perjungiamasis)
• Vardinė darbinė srovė (Ie): 6 A
• Vardinė darbinė įtampa (Ue): 250 V AC
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: -20 iki +60 °C
• Apsaugos laipsnis (korpusas): IP50
• Apsaugos laipsnis (gnybtai): IP20
• Indikacija: žalias LED (maitinimas), geltonas LED (relės būsena)
• Dažnių diapazonas: DC, 50/60 Hz
• Kontaktų medžiaga: AgNi
• Standartai: IEC/EN 61812-1, UL 508, CSA 22.2 No. 14

Baigiamoji pastaba

CRME-101 užtikrina tikslų laiko valdymą tvirtame, kompaktiškame korpuse – patikimas sprendimas reiklioms reikmėms.
