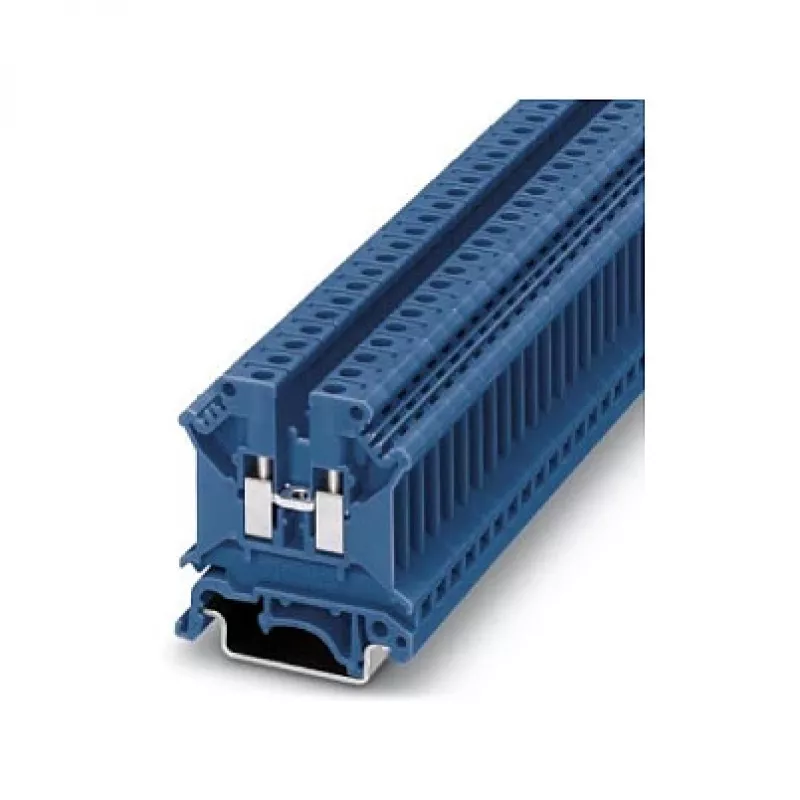

Phoenix 3004388 UK 5 N BU Praleidžiamoji gnybtų jungtis, varžtinis sujungimas, 6 mm², 800 V, 41 A, mėlyna

Kai valdymo spintoje ar skirstomajame skyde reikia patikimai sujungti iki 41 A sroves, o vietos ribota, „Phoenix 3004388 UK 5 N BU“ praleidžiamoji gnybtų jungtis tampa praktišku sprendimu. Jos varžtinis sujungimas ir kompaktiškas dizainas užtikrina stabilų kontaktą net ir esant vibracijai, o montavimas ant DIN bėgio nesudėtingas.

Kam skirta

Ši gnybtų jungtis skirta pramoniniams valdymo blokams, skirstomiesiems skydams ir automatikos sistemoms, kuriose reikalingas patikimas maitinimo ar signalo perdavimas. Tinka tiek solidiems, tiek daugagysliams laidininkams iki 6 mm², todėl lanksčiai prisitaiko prie įvairių instaliacijų.

Pagrindiniai privalumai

• Didelė srovės galia: 41 A (IEC) ir 40 A (UL/CSA) – tinka galios paskirstymui.
• Platus laidininkų diapazonas: 0,2–6 mm² solidūs, 0,2–4 mm² daugagysliai, 24–10 AWG.
• Patvarus poliamido korpusas su UL 94 V0 degumo klase.
• Darbinė temperatūra nuo -60 °C iki 105 °C – atspari atšiaurioms sąlygoms.
• Mėlyna spalva palengvina grandinių identifikavimą.

Techniniai duomenys

• Sujungimo tipas: varžtinis
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 6 mm²
• Vardinė įtampa: 800 V (IEC), 600 V (UL/CSA)
• Vardinė srovė: 41 A (IEC), 40 A (UL/CSA)
• Laidininko skerspjūvis (solidus): 0,2–6 mm²
• Laidininko skerspjūvis (daugagyslis): 0,2–4 mm²
• AWG diapazonas: 24–10
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: mėlyna
• Montavimas: DIN bėgis (NS 35/7,5, NS 35/15)
• Nuėmimo ilgis: 9 mm
• Sraigto sriegis: M3
• Prisukimo momentas: 0,6–0,8 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Naudojimas

Gnybtų jungtis montuojama ant standartinio DIN bėgio (NS 35/7,5 arba NS 35/15). Prieš jungiant, nuimkite izoliaciją 9 mm ilgio, įstatykite laidininką į lizdą ir priveržkite M3 sraigtą 0,6–0,8 Nm momentu. Įsitikinkite, kad sujungimas tvirtas – tai užtikrina ilgalaikį patikimumą.

Rekomendacija

„Phoenix 3004388 UK 5 N BU“ yra patikimas pasirinkimas pramoniniams maitinimo ir valdymo sprendimams. Jos platus laidininkų diapazonas ir tvirta konstrukcija leidžia efektyviai tvarkyti dideles sroves kompaktiškoje erdvėje.
