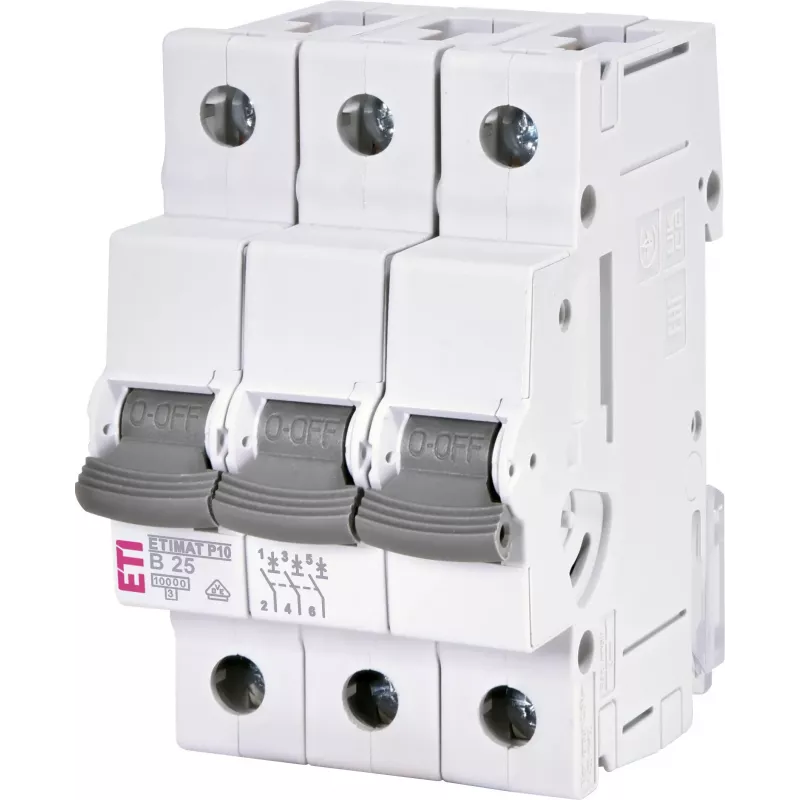

ETI ETIMAT P10 3 polių B25 25A 10kA automatinis jungiklis, 415V AC/DC

10 kA trumpojo jungimo atjungimo geba – tai parametras, kuris užtikrina patikimą apsaugą net ir didelės galios trifazėse grandinėse. ETI ETIMAT P10 serijos automatinis jungiklis su B charakteristika ir 25 A vardine srove skirtas profesionaliems montuotojams, kuriems reikia ilgaamžio ir saugaus sprendimo.

Privalumai

Montavimas ant DIN bėgelio ir varžtiniai gnybtai leidžia greitai bei saugiai prijungti laidus. ON/OFF padėties indikatorius aiškiai parodo jungiklio būseną, o 3 energijos ribojimo klasė padidina sistemos saugumą. Mechaninis atsparumas 20 000 ciklų ir elektrinis 10 000 ciklų užtikrina ilgą tarnavimo laiką net intensyvaus naudojimo sąlygomis.

Kam skirta

• Trifazių grandinių apsauga pramonės ir komerciniuose įrenginiuose
• AC ir DC taikymai, kuriems reikalinga 25 A vardinė srovė su B charakteristika
• Paskirstymo skydai su standartiniu 35 mm DIN bėgeliu

Pagrindinės specifikacijos

• Polių skaičius: 3
• Atjungimo charakteristika: B
• Vardinė srovė: 25 A
• Vardinė įtampa: 415 V AC/DC
• Trumpojo jungimo atjungimo geba: 10 kA
• Dažnis: 50/60 Hz
• Serija: ETIMAT P10
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Standartas: IEC/EN 60898-1
• Energijos ribojimo klasė: 3
• Aplinkos darbinė temperatūra: -25°C iki +55°C
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Prijungimo galimybė: 1-25 mm² (vientisos/susuktos)
• Viršįtampių kategorija: III

Naudojimas

Jungiklis montuojamas ant 35 mm DIN bėgelio. Prieš montavimą įsitikinkite, kad grandinė yra atjungta. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodytų sukimo momentų. Įjungus maitinimą, patikrinkite indikatorių – jis turi rodyti ON padėtį. Reguliariai tikrinkite jungiklio būseną ir, esant reikalui, atlikite testavimą.

Rekomendacijos

Prieš montuodami patikrinkite atjungimo charakteristiką ir vardinę srovę pagal jūsų apkrovos parametrus, kad užtikrintumėte selektyvų koordinavimą su aukštesnio lygio apsaugos įtaisais.
