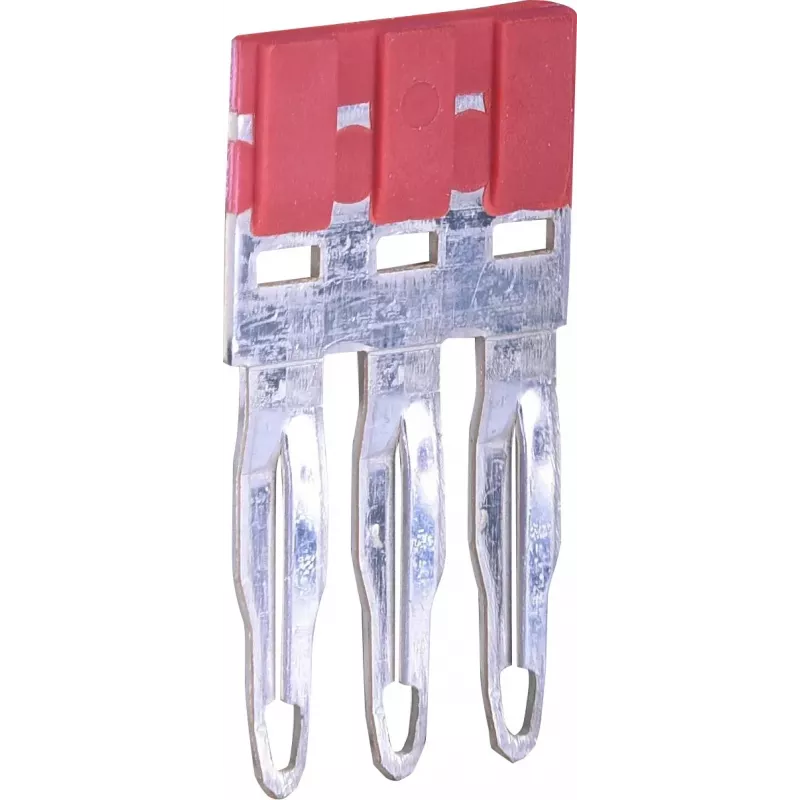

ETI ESC-PTP4/03/R skersinio sujungimo trumpiklis, 3 polių, raudonas, ESC-CBC.4 ir ESC-CBC.4B gnybtų blokams 003903029

Raudonas poliamido korpusas ir varinis laidininkas – du dalykai, kuriuos pastebėsite pirmiausia. Tai ETI ESC-PTP4/03/R, tritelys polių kištukinis trumpiklis, skirtas greitai ir patikimai sujungti gretimus ETI ESC-CBC.4 bei ESC-CBC.4B serijos gnybtų blokus. Montuotojams, kurie vertina laiką ir tvarkingą instaliaciją, šis sprendimas leidžia sumažinti laidų kiekį ir klaidų tikimybę.

Kodėl verta rinktis

• Didelė srovės galia: iki 32 A (priklausomai nuo naudojamo gnybtų bloko).
• Aukšta įtampa: iki 1000 V (priklausomai nuo naudojamo gnybtų bloko).
• Kištukinis montavimas – nereikia papildomų įrankių.
• Patvari konstrukcija: varinis laidininkas su poliamido izoliacija.
• Kompaktiškas dizainas: 3 poliai, 6 mm žingsnis.

Techninė informacija

• Gaminio tipas: skersinio sujungimo trumpiklis
• Polių skaičius: 3
• Spalva: raudona
• Suderinamos serijos: ETI ESC-CBC.4, ETI ESC-CBC.4B
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: poliamidas (PA)
• Vardinė srovė: maks. 32 A
• Vardinė įtampa: maks. 1000 V
• Laidininko skerspjūvio suderinamumas: 4 mm²
• Žingsnis: 6 mm
• Montavimo tipas: kištukinis
• Darbinė temperatūra: nuo -25°C iki +40°C
• Atitinka standartą: IEC 60947-7-1
• Serija: ETI ESC-PTP4
• Funkcija: gretimų gnybtų elektinis sujungimas

Kam tinka

Šis trumpiklis skirtas elektrikams, automatizavimo specialistams ir pramonės įmonių techniniam personalui, kurie naudoja ETI ESC-CBC.4 arba ESC-CBC.4B gnybtų blokus. Jis pravers tiek montuojant naujas skirstymo sistemas, tiek atliekant esamų įrenginių modifikavimą, kai reikia sujungti tris gretimus gnybtus.

Kaip naudoti

Trumpiklis tiesiog įkišamas į gnybtų blokų kontaktus – jokių papildomų varžtų ar įrankių nereikia. Dėl 6 mm žingsnio jis tiksliai atitinka gnybtų išdėstymą, užtikrindamas patikimą kontaktą. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos, ir laikykitės galiojančių elektros saugos taisyklių.

Patarimas: prieš įkišdami trumpiklį, patikrinkite, ar gnybtų blokai yra švarūs ir tvirtai pritvirtinti. Jei reikia sujungti daugiau nei tris gnybtus, naudokite kelis trumpiklius iš eilės – taip išlaikysite tvarkingą ir lengvai prižiūrimą instaliaciją.
